Thruster Herrenknecht - новый шаг в развитии технологии ГНБ!

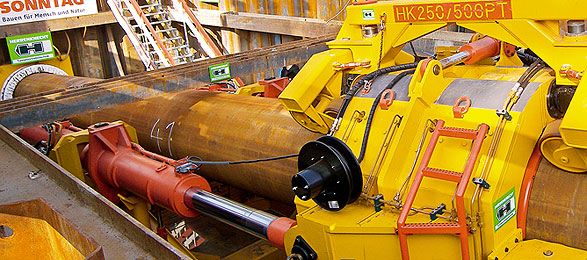

А ну-ка, кто отгадает, что это за чудо бестраншейных технологий снято на фотографии?
Трудно сказать, не так ли? Я и сам озадачился увидев его.
А оказывается - это новый шаг в развитии технологии горизонтально направленного бурения.
Новинка от фирмы Herrenknecht под названием "Herrenknecht Pipe Thruster" или просто Thruster (переводится типа "толкатель").
 Всем известная фирма Herrenknecht по своему обычаю изобретает совсем "недетские" игрушки, для своих серьезных проектов.
И вот, придумали ноу-хау для ГНБ - технологию "прямые трубы". Для разъяснения приведу информацию с их сайта:

HDD технология имеет свои недостатки на больших расстояниях.
(HDD: Горизонтально направленное бурение) быстрый, экономически эффективный и экологически безопасный метод прокладки линий нефти и газа под препятствиями. Однако, физические факторы, т.е. диаметр трубы, мощность буровых установок (HDD) и местных геологических особенностей ограничивают длину, на которую может быть прокладен  туннель.

Pipe Thruster -  тянуть и толкать!

















Новое вспомогательное оборудование Herrenknecht может помочь существующим HDD установкам.
Herrenknecht Thruster - устанавливается в месте выхода бура, и толкает трубу, а с другой стороны установка ГНБ её тянет. Это означает, что силы, действующие на трубопровод распределяются, а так как Thruster (PT) имеет 500 тонн на подталкивание, то труба "залетает" в скважину на скорости до 5 метров в минуту.

Преимущества Труба Thruster.


    * Увеличивает диапазон длин для применения HDD установок
    * 500 тонн дополнительно толкают трубу
    * Регулируемый диаметр - от 20 до 48 дюймов.
    * Дистанционно управляемая синхронизация HDD установки и Thruster
    * Скорость до 5 метров в минуту
    * Легкий монтаж и демонтаж установки

















А так как установка может работать в 2 направлениях(тянуть и толкать), то спектр ее деятельности значительно увеличивается!
Например, ее можно использовать в качестве спасательного инструмента для застрявших труб.
Или для заталкивания с берега далеко в море труб очистных городских сооружений, и т.д.

Фотографии, которые я привожу - сделаны с премьеры Thruster в Аркадии, штат Флорида, США .

18 октября 2010 года  всего за 3 дня бурения,  успешно установлено 215-метров (705 футов) трубопровода диаметром 76,2 см  используя метод "прямой трубы ®" (сочетает в себе преимущества таких способов прокладки как микротуннелирование и горизонтально направленное бурение (HDD)).

При этом  Thruster выполнял роль установки ГНБ, а трубы были сварены в одну нитку с самого начала. Только вместо штанг, давление на буровую головку передавал сам стальной трубопровод, а система навигации Herrenknecht U.N.S. с гирокомпасом и электронным гидро-уровнем способна держать безопасный и точный курс на большие расстояния.

В общем интереснейшая штука этот Thruster, очень пригодился бы при прокладке нефте и газопроводов методом ГНБ, но думается мне что в Украине он ой как не скоро появится, так как цена наверняка тоже "недетская".
Herrenknecht Thruster + установка ГНБ = победа над любым препятствием!
