Строительство ВОЛС |
Итак. Все мы успешно пользуемся благами цивилизации: безлимитный скоростной Интернет, мобильная связь, видео-конференции(Скайп), отличная слышимость в телефоне и т.д.
За пару часов скачиваем фильмы, музыку, игры, программы и т.д. К хорошему привыкаешь быстро.
А ведь совсем недавно (всего лет 10 назад) у каждого стоял Диал-ап модем(свистел ещё так прикольно) со скоростью - 26-56 кБит/сек. и странички в интернете открывались по 1-2 мин., а уж о скачивании песни и подумать страшно было :)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgZZyRxSYN1EAGoBEsW94_Cv6KKl3tHWk3d8Fanq8FmKzibQ2Vu1JgI-GQTkCPk5rYj9FY9AYcVKGfdPYBIux9D5U24n9ZxAsT1N4vMC1YN54-b1-qv674fg1tlbVlC59_pq9dvwlRCsPA/s320/%D0%BF%D1%80%D0%BE%D0%BA%D0%BB%D0%B0%D0%B4%D0%BA%D0%B0%20%D0%B2%D0%BE%D0%BB%D1%81.jpg)
Ответ будет такой - вся сила в ВОЛС!!! (волоконно-оптические линии связи), ну или по другому ВОЛП (волоконно-оптические линии передачи). Хотя в деньгах конечно тоже сила, так как ВОЛС - удовольствие не из дешевых.
Именно благодаря тоненькому (толщиной с большой палец) магистральному кабелю(обычно 8,12,16,24,32 волокна) мы смотрим в онлайне фильмы и телепередачи, слушаем Интернет-радио, говорим по мобильным телефонам. А ведь одно оптическое волокно вообще толщиной с иголку... Но во многие квартиры оно уже пришло!
Технические параметры ВОЛС лучше чем в Википедии я все равно не опишу, поэтому рекомендую Вам почитать тут и тут, а потом возвращайтесь.
Итак. Самое крутое в оптическом кабеле - это то, что его возможности так до конца и не исследованы! Максимум скорости не установлен! Почти каждый год приходят сообщения о новых открытиях и увеличении объёма передаваемой информации!
Если же сравнивать ВОЛС с проложенными когда-то медными кабелями - то разница (если говорить "своими словами") как между "Мерседесом" и ручной тележкой!. Преимущества просто огромны.
Цель этого и последующих постов - описать прокладку ВОЛС изнутри. Так как она видится глазами строителя. Поделиться так сказать уникальным опытом Подрядчика. Ведь зачастую, люди сутками напролет просиживающие перед мониторами в Интернете, абсолютно не представляют о том как он к ним приходит, видят только "последнюю милю" (кабель в подъезде дома).
Я не буду дотошно описывать техническую сторону - сам её толком не знаю :)
А через фотографии постараюсь передать именно дух строителей - людей, благодаря которым Вы можете пользоваться Интернет-технологиями и связью.
Поехали!
ТЕНДЕР И ПРОЕКТНО-ИЗЫСКАТЕЛЬНЫЕ РАБОТЫ
Тему тендеров подробно описывать не стану. Победили - честь и хвала руководству фирмы. Пора "закатывать рукава" и приниматься за дело.
Строительство ВОЛС должно выполняться по заранее составленной проектно-сметной документации(утвержденной в гос.экспертизе).
Проектом занимаются естественно проектировщики, а сметой - сметчики, тут вроде все понятно.
При подготовке к строительству от нас как строителей требуется:
- изучение проектно-сметной документации,
- изучение схемы трассы и условий проведения работ,
- составление проекта проведения работ и графиков их выполнения,
- определение машин и механизмов необходимых для проведения работ и количества рабочей силы,
- материально-техническое обеспечение,
- и т.д.
- рекам, ставкам, болотам и т.д.
- пересечениям автомобильных дорог, железнодорожных путей, трубопроводам, газопроводам и другим инженерным коммуникациям,
- определяются места(участки) хранения барабанов с кабелем, бухт с п/е трубкой, сигнальных столбиков и т.д.
ПРОЦЕСС ПРОКЛАДКИ КАБЕЛЯ ВОЛС В ГРУНТЕ.
Наиболее распространены на Украине 2 метода:
- непосредственно в грунт (бронированный кабель)
- в ранее проложенною трубку (облегченный или обычный кабель)
Второй метод имеет свои нюансы. Так, сначала прокладывается п/е труба д.40мм.(бухты по 500метров) в которую затем задувается (с помощью специальной компрессорной установки и силикона) кабель ВОЛС/ВОЛЗ (на 1 барабане обычно намотано около 4км.).
Глубина прокладки 1,2метра. На глубине 0,6 метра закладывается предупредительная сигнальная лента с надписью типа: "Не копать! Кабель связи!"
Строительные длины полиэтиленовой трубки соединяется между собой п/е муфтами. После прокладки п/е трубки на регенерационном участке, наконец-то можно приступать к задувке кабеля ВОЛС.
Кабель спаивается специальными муфтами типа FOSC или китайских аналогов (хотя в последние годы и FOSCи клепают в Китае). Обычно для спайки муфт выезжает отдельная бригада оборудованная оптическими рефлектометрами и специальными "сварочными аппаратами". Приблизительный список необходимого оборудования:
1 Рефлектометр ОР 2.3
2 Зварювальний апарат для оптичних волокон S-177А FITEL (FURUKAWA)
3 Сколювач для оптичних волокон S-323 FFITEL (FURUKAWA)
4 Котушка з ОВ довжиною L 1200
5 Набір інструменту для розробки ВОК
6 Бензоагрегат HONDA 2,2 kV
7 Фен BOSCH
8 Електронний мікроскоп FBP-HD
9 Трасопошуковий прилад Radiodetection ( локатор C.A.T.3+, генератор GENNY 3)
По желанию Заказчика муфты (хоть они и герметичны) помещают в п/е кабельные колодцы. Так же в колодец помещают "маркер" - специальное магнитно-резонансное устройство для облегчения нахождения под землей муфты. Трасса прохождения ВОЛС обозначается сигнальными столбиками с надписями "Кабель связи" (5шт. на 1 км).
Так же кабель ВОЛС подвешивается на опоры электропередач, но это не наш конек, поэтому об этом способе мне рассказать нечего.
По городам и пгт кабель затягивается в кабельную канализацию (если она есть) с помощью стеклопрутка.
На сегодня всё. Немного суховато получается, но процесс строительства тяжело описывать "красивыми" словами.
Продолжение следует.
А пока смотрим фотографии сделанные в разное время и в различных местах сотрудниками ООО "ВСП "Ремстройсвязь" (где я собственно и работаю).
Используемая техника:
Трактор Т-130 (тягач)
Трактор Т-170 (бульдозер)

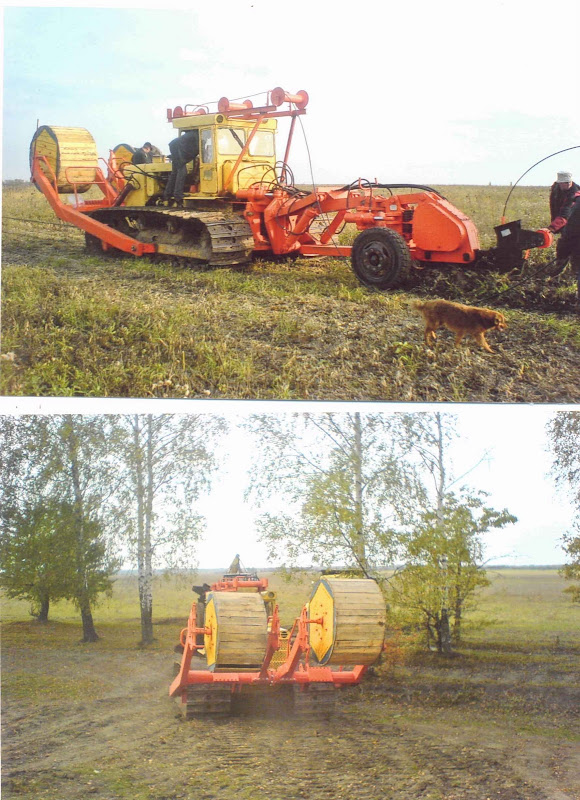

Кабелеукладчик вибрационный КВГ-2 на базе трактора Т-130 (Россия)

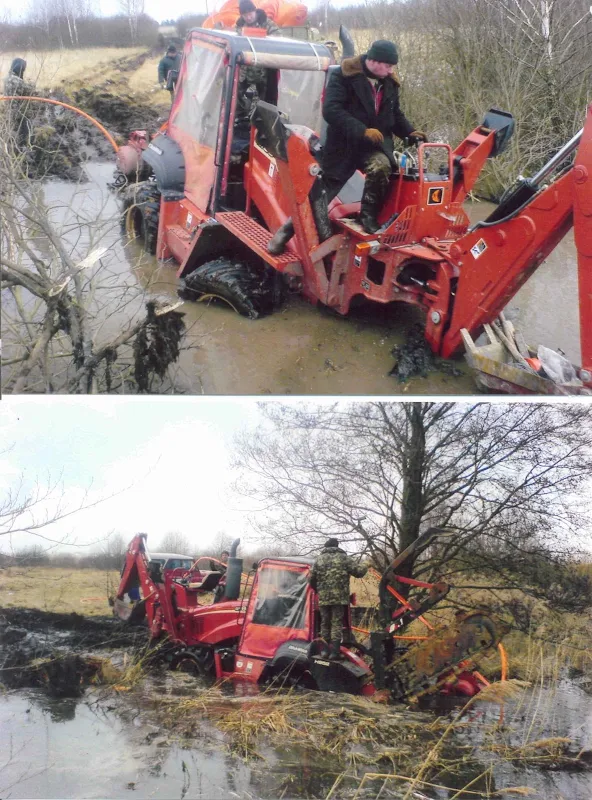

Экскаватор универсальный Ditch Witch RT 95H (вибрационный кабелеукладчик, экскаватор, траншее копатель)
Навесной кабелеукладчик на базе трактора Т-130
Навесной кабелеукладчик на базе трактора К-701
Машина для задувки кабеля ВОЛС (пр-во Польша)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi3Ib-4Xa1y9rnRiablRzWVzV9oJFm88IkDnCADPucf3SvPRuKQKI5nRJX1jjh0SjiTurritRUTWe7c8ZuhIw4_y4ybdU4D4sWW-MhQSSYslTx0BEDy-CueS-pr8C8m626OImt7u7k8it0/s800/%D0%A1%D1%82%D1%80%D0%BE%D0%B8%D1%82%D0%B5%D0%BB%D1%8C%D1%81%D1%82%D0%B2%D0%BE%20%D0%92%D0%9E%D0%9B%D0%A1%20%D0%A3%D0%BA%D1%80%D0%B0%D0%B8%D0%BD%D0%B02.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh-e6-AUMS9nBGzJMytpnsBB9tzwFAL-N7WKzJeBc4iU8JlZzbcnj2pnalkbP7xZbZvndc3rU7YP4pdNaNa37rk8EPrAkQNKVnXwsDuTFxh25S1KFF7p4EY33mgqTRsF2wIiSpGakJLgWM/s800/DSC00222.JPG)
Глубина прокладки 1,2метра. На глубине 0,6 метра закладывается предупредительная сигнальная лента с надписью типа: "Не копать! Кабель связи!"
Строительные длины полиэтиленовой трубки соединяется между собой п/е муфтами. После прокладки п/е трубки на регенерационном участке, наконец-то можно приступать к задувке кабеля ВОЛС.
Кабель спаивается специальными муфтами типа FOSC или китайских аналогов (хотя в последние годы и FOSCи клепают в Китае). Обычно для спайки муфт выезжает отдельная бригада оборудованная оптическими рефлектометрами и специальными "сварочными аппаратами". Приблизительный список необходимого оборудования:
1 Рефлектометр ОР 2.3
2 Зварювальний апарат для оптичних волокон S-177А FITEL (FURUKAWA)
3 Сколювач для оптичних волокон S-323 FFITEL (FURUKAWA)
4 Котушка з ОВ довжиною L 1200
5 Набір інструменту для розробки ВОК
6 Бензоагрегат HONDA 2,2 kV
7 Фен BOSCH
8 Електронний мікроскоп FBP-HD
9 Трасопошуковий прилад Radiodetection ( локатор C.A.T.3+, генератор GENNY 3)
По желанию Заказчика муфты (хоть они и герметичны) помещают в п/е кабельные колодцы. Так же в колодец помещают "маркер" - специальное магнитно-резонансное устройство для облегчения нахождения под землей муфты. Трасса прохождения ВОЛС обозначается сигнальными столбиками с надписями "Кабель связи" (5шт. на 1 км).
Так же кабель ВОЛС подвешивается на опоры электропередач, но это не наш конек, поэтому об этом способе мне рассказать нечего.
По городам и пгт кабель затягивается в кабельную канализацию (если она есть) с помощью стеклопрутка.
На сегодня всё. Немного суховато получается, но процесс строительства тяжело описывать "красивыми" словами.
Продолжение следует.
А пока смотрим фотографии сделанные в разное время и в различных местах сотрудниками ООО "ВСП "Ремстройсвязь" (где я собственно и работаю).
Используемая техника:
Трактор Т-130 (тягач)
Трактор Т-170 (бульдозер)
Кабелеукладчик вибрационный КВГ-2 на базе трактора Т-130 (Россия)
Экскаватор универсальный Ditch Witch RT 95H (вибрационный кабелеукладчик, экскаватор, траншее копатель)
Навесной кабелеукладчик на базе трактора Т-130
Навесной кабелеукладчик на базе трактора К-701
Машина для задувки кабеля ВОЛС (пр-во Польша)
![]() |
Вибрационный кабелеукладчик КВГ-2 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi3Ib-4Xa1y9rnRiablRzWVzV9oJFm88IkDnCADPucf3SvPRuKQKI5nRJX1jjh0SjiTurritRUTWe7c8ZuhIw4_y4ybdU4D4sWW-MhQSSYslTx0BEDy-CueS-pr8C8m626OImt7u7k8it0/s800/%D0%A1%D1%82%D1%80%D0%BE%D0%B8%D1%82%D0%B5%D0%BB%D1%8C%D1%81%D1%82%D0%B2%D0%BE%20%D0%92%D0%9E%D0%9B%D0%A1%20%D0%A3%D0%BA%D1%80%D0%B0%D0%B8%D0%BD%D0%B02.jpg)
![]() |
Альбом: Добавленные |
![]() |
Прокладка ВОЛС Украина |
![]() |
Не повезло американцу - на Украину попал :) |
ГНБ + ВОЛС = Друзья навеки |

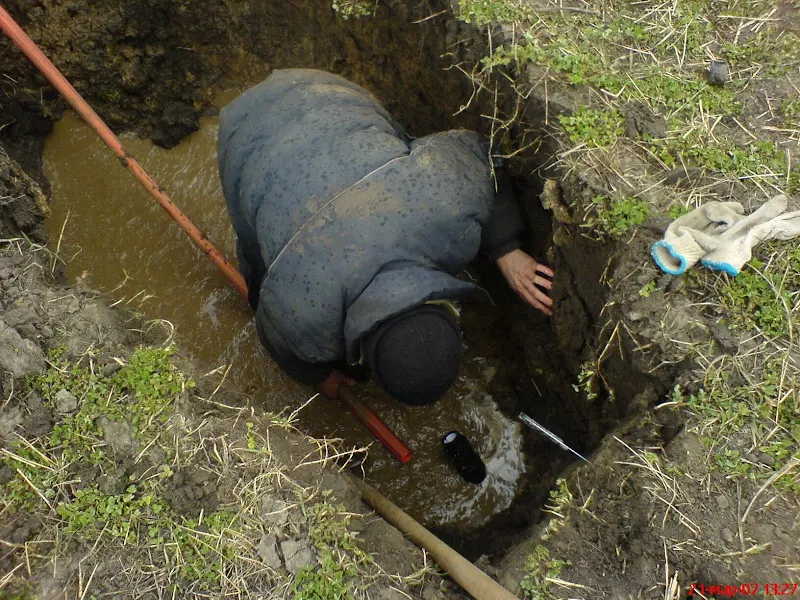

Трубка соединяется муфтами |
