Стандарт Национального объединения строителей ПРОКЛАДКА ПОДЗЕМНЫХ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ МЕТОДОМ ГОРИЗОНТАЛЬНОГО НАПРАВЛЕННОГО БУРЕНИЯ



Стандарт Национального объединения строителей



ПРОКЛАДКА ПОДЗЕМНЫХ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ
МЕТОДОМ ГОРИЗОНТАЛЬНОГО НАПРАВЛЕННОГО БУРЕНИЯ


СТО НОСТРОЙ-15-2011


Первая редакция

Разработчики:
От Филиала ОАО ЦНИИС «НИЦ «ТМ»
Директор Филиала
Е.В. Щекудов_____________________
Отв. исполнитель, зав.сектором
И.М.Малый_______________________
От ОАО «МОСИНЖПРОЕКТ»
Генеральный директор
Г.И.Рязанцев____________________
Ведущий специалист
В.Я.Зарецкий___________________
От «Международной ассоциации специалистов горизонтального направленного бурения» (МАС ГНБ)
Вице-президент
С.Е.Каверин_______________________




Москва 2011
НАЦИОНАЛЬНОЕ ОБЪЕДИНЕНИЕ СТРОИТЕЛЕЙ
_______________________________________________________________


Стандарт организации
Система стандартизации
Национального объединения строителей
ПРОКЛАДКА ПОДЗЕМНЫХ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ
МЕТОДОМ ГОРИЗОНТАЛЬНОГО НАПРАВЛЕННОГО БУРЕНИЯ



СТО НОСТРОЙ 15 - 2011



Первая редакция
Издание официальное
___________________________________________________________________
Общероссийская негосударственная некоммерческая организация
«Национальное объединение саморегулируемых организаций,
основанных на членстве лиц, осуществляющих строительство»

Филиал ОАО ЦНИИС «НИЦ «Тоннели и метрополитены»

Москва 2011

Предисловие
1
2
3
4
РАЗРАБОТАН
ПРЕДСТАВЛЕН НА
УТВЕРЖДЕНИЕ
УТВЕРЖДЕН И
ВВЕДЕН В ДЕЙСТВИЕ
ВВЕДЕН
Национальным объединением строителей
Департаментом технического регулирования
Национального объединения строителей
Решением Совета Национального объединения Строителей от
ВПЕРВЫЕ


© Национальное объединение строителей, 2011
Распространение настоящего стандарта осуществляется в соответствии с
действующим законодательством и с соблюдением правил,
установленных Национальным объединением строителей






Введение

         Настоящий стандарт разработан в соответствии с программой стандартизации «Национального объединения строителей» на 2010-2012 годы.
         Целью разработки стандарта является реализация в Национальном объединении строителей Градостроительного кодекса Российской Федерации, Федерального закона от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», Федерального закона от 30 декабря 2009 г. № 384-ФЗ «О безопасности зданий и сооружений», Федерального закона от 1 декабря 2007 г. № 315-ФЗ «О саморегулируемых организациях» и иных законодательных и нормативных актов, действующих в области строительства.
         В стандарте реализованы основные цели и принципы стандартизации в Российской Федерации, установленные правилами применения национальных стандартов Российской Федерации – ГОСТ Р 1.0-2004 и ГОСТ Р 1.5-2004.
         Стандарт разработан в соответствии с требованиями к содержанию, порядком оформления и утверждения установленными ГОСТ Р 1.4-2004 и СТО НОСТРОЙ 1.1-2010, в развитие действующих на территории России нормативных документов по проектированию и строительству подземных инженерных коммуникаций.
         Авторский коллектив: И.М. Малый, Н.А. Пухова, А.В. Козлов, А.В. Панфилов, (Филиал ОАО ЦНИИС «НИЦ «Тоннели и метрополитены»), В.Я. Зарецкий, Т.В. Бажанова (ОАО «Мосинжпроект»), А.И. Брейдбурд, С.Е. Каверин, Р.Н. Матвиенко, А.И. Кожухова (Международная ассоциация специалистов горизонтального направленного бурения – МАС ГНБ).




   СТАНДАРТ НАЦИОНАЛЬНОГО ОБЪЕДИНЕНИЯ СТРОИТЕЛЕЙ
_______________________________________________________________

Система стандартизации Национального объединения строителей
ПРОКЛАДКА ПОДЗЕМНЫХ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ МЕТОДОМ ГОРИЗОНТАЛЬНОГО НАПРАВЛЕННОГО БУРЕНИЯ
_______________________________________________________________

Дата введения
1 Область применения

1.1 Настоящий стандарт устанавливает  общие правила проектирования, производства, контроля качества и приемки работ по прокладке закрытых подземных переходов инженерных коммуникаций различного назначения (водопровод, канализация, тепловые сети, электрокабели, кабели связи, нефте- и газопродуктопроводы) методом горизонтального направленного бурения.
1.2 Положения настоящего стандарта применяются членами Общероссийской негосударственной некоммерческой организацией «Национальное объединение саморегулируемых организаций, основных на членстве лиц, осуществляющих строительство» (НОСТРОЙ).
1.3 Положения раздела 10 по номенклатуре, классификации, характеристикам и областям применения технологического оборудования для производства работ по прокладке  коммуникаций методом ГНБ являются рекомендательными.

2 Нормативные ссылки

В настоящем стандарте используются следующие нормативные ссылки:
ГОСТ 9.602-89 ЕСЗКС. Сооружения подземные. Общие требования к защите от коррозии.
ГОСТ 12.1.000-78 Вредные вещества. Классификация и общие требования безопасности.
ГОСТ 7293-85 Чугун с шаровидным графитом для отливок.
ГОСТ 8731-87 Трубы стальные бесшовные горячедеформированные.
ГОСТ 8733-74 Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования.
ГОСТ 10704-91 Трубы стальные электросварочные прямошовные. Сортамент.
ГОСТ 10705-80 Трубы стальные электросварные. Технические условия.
ГОСТ 10706-76 Трубы стальные электросварные прямошовные. Технически требования.
ГОСТ 16504-81* Трубы напорные из полиэтилена. Технические условия.
ГОСТ 18599-2001 Инженерные изыскания для строительства. Основные положения.
ГОСТ 20925-75 Блоки сменных пресс-форм с нижней загрузочной камерой для прессования изделий из реактопластов. Конструкция и размеры.
ГОСТ 23732-79 Вода для бетонов и растворов. Технические условия.
ГОСТ 25100-95 Грунты. Классификация.
ГОСТ 50838-95 Трубы из полиэтилена для газопроводов. Технические  условия.
ГОСТ Р 1.0-2004 Стандартизация в Российской Федерации. Основные положения.
ГОСТ Р 1.4-2004 Стандартизация в Российской Федерации. Стандарты организаций. Общие положения.
ГОСТ Р 1.5-2004 Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения.
ГОСТ Р 51164-98 Трубопроводы стальные магистральные. Общие требования к защите от коррозии.
СНиП II-7-81* Строительство в сейсмических районах.
СНиП II-89-80 Генеральные планы промышленных предприятий.
СНиП 2.01.07-85* Нагрузки и воздействия.
СНиП 2.02.01-83* Основание зданий и сооружений.
СНиП 2.02.04-88 Основания и фундаменты на вечномерзлых грунтах.
СНиП 2.04.02-84* Водоснабжение. Наружные сети и сооружения.
СНиП 2.04.03-85 Канализация. Наружные сети и сооружения.
СНиП 2.05.06-85* Магистральные трубопроводы.
СНиП 2.05.13-90 Нефтепроводы, прокладываемые на территории городов и других населенных пунктов.
СНиП 2.07.01-89 Градостроительство. Планировка и застройка городских и сельских поселений.
СНиП III-42-80* Магистральные трубопроводы.
СНиП 3.05.03-85 Тепловые сети.
СНиП 11-02-96 Инженерные изыскания для строительства. Основные положения.
СНиП-12-01-2004 Организация строительства.
СНиП 12-03-2001 Безопасность труда в строительстве.   Часть 1. Общие требования.
СНиП 12-04-2002 Безопасность труда в строительстве. Часть II. Строительное производство.
СНиП 32-01-95 Железные дороги колеи 1520 мм.
СНиП 32-02-2003 Метрополитены.
СНиП 41-02-2003 Тепловые сети.
СНиП 42-01-2002  Газораспределительные системы.
СП 11-105-97 Инженерно-геологические изыскания для строительства. Части I – VI.
СП 11-110-99 Авторский надзор за строительством зданий и сооружений.
СП 12-136-2002 Решения по охране труда и промышленной безопасности в проектах организации строительства и проектах производства работ.
СП-40-102-2000 Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования.
СП 40-109-2006 Свод правил по проектированию и монтажу водопроводных и канализационных сетей с применением высокопрочных труб из чугуна с шаровидным графитом.
СП 42-101-2003  Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб.
СП 42-103-2003 Проектирование и строительство газопроводов из полиэтиленовых труб и реконструкция изношенных газопроводов.
СП 109-34-97 Свод правил по сооружению магистральных газопроводов. Сооружение переходов под автомобильными и железными дорогами.
ВСН 008-88 Строительство магистральных и промысловых трубопроводов. Противокоррозионная и тепловая изоляция.
ВСН 011-88 Строительство магистральных и промысловых трубопроводов. Очистка полости и испытание.
ВСН 012-88 Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ.
ВСН 190-78 Инструкция  по инженерно-геологическим изысканиям для проектирования и строительства метрополитенов, горных железнодорожных и автодорожных тоннелей. – М.: Минтрансстрой СССР, 1978.
МГСН 6.01-03 Бестраншейная прокладка коммуникаций с применением микротоннелепроходческих комплексов и реконструкция трубопроводов с применением специального оборудования.
МГСН 6.03-03 Проектирование и строительство тепловых сетей с индустриальной теплоизоляцией из пенополиуретана.
СТО НОСТРОЙ 1.1-2010 Стандарты национального объединения строителей. Порядок разработки, утверждения, оформления, учета, изменения и отмены.


Примечание -  Приводимые ссылки на нормативные документы, в частности  на соответствующие СНиПы, предполагают их актуализированные версии, разрабатываемые по планам Минрегиона   в соответствии с Приказом от  4 октября 2010г., № 439  и  Сводным  планом   по разработке нормативной документации на 2011г. При пользовании настоящим стандартом проверить действие ссылочных стандартов в информационной системе общего пользования – на официальных сайтах национального органа Российской Федерации по стандартизации и НОСТРОЙ в сети Интернет или по ежегодно издаваемым информационным указателям, опубликованным по состоянию на 1 января текущего года. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться новым (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 Горизонтальное направленное бурение - многоэтапная технология бестраншейной прокладки подземных инженерных коммуникаций при помощи специализированных мобильных буровых установок, позволяющая вести управляемую проходку по криволинейной траектории, расширять скважину, протягивать трубопровод. Бурение ведется под контролем систем радиолокации и с использованием бентонитовых (полимерных) буровых растворов.
3.2 Закрытый подземный переход – линейный участок инженерной коммуникации, включающий одну или несколько ниток трубопровода, прокладываемый бестраншейным способом под различными препятствиями и ограниченный точками начала и завершения бестраншейной прокладки.
3.3 Подводный переход – закрытый подземный переход, пересекающий водную преграду и ограниченный запорной арматурой или, при ее отсутствии, горизонтом высоких вод не ниже отметок 10%-й обеспеченности.
3.4 Створ перехода – вертикальная плоскость, соответствующая проектной оси подземного перехода.
3.5 Пилотная скважина – направляющая скважина, бурение которой осуществляется в первую очередь.
3.6 Точка входа (выхода) – планово-высотное положение начала (завершения) бурения пилотной скважины.
3.7 Угол входа (выхода) скважины – угол между осью пилотной скважины в точке входа (выхода) и горизонтальной плоскостью.
3.8 Азимут скважины – угол между горизонтальной проекцией оси пилотной скважины и направлением ЮГ-СЕВЕР, замеряемый по часовой стрелке.

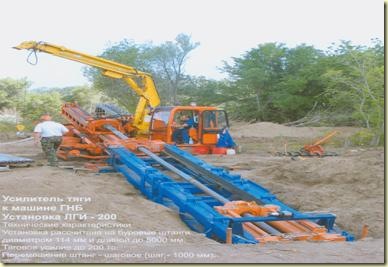

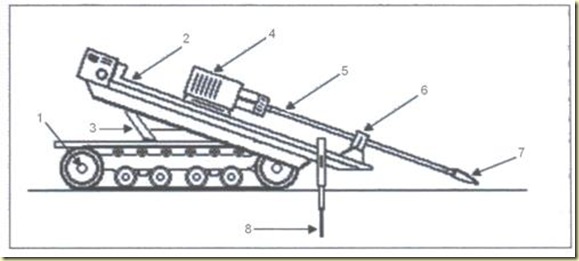

3.9 Буровая установка - единый комплекс взаимосвязанных механизмов и устройств, обеспечивающих под управлением оператора технологический процесс прокладки трубопровода методом горизонтального направленного бурения, включая: передвижение; сборку, вращение и подачу буровой колонны; подачу бурового раствора; контроль и корректировку направления бурения; протягивание расширителей и трубопровода.

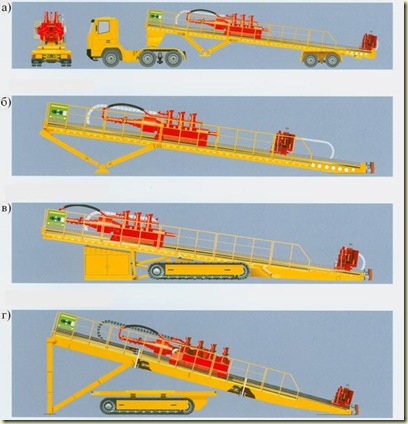

3.10 Трейлерная буровая установка - комплект оборудования ГНБ смонтированный на трейлерах, который можно транспортировать в виде прицепа к грузовому автомобилю.
3.11 Модульная буровая установка - комплект оборудования ГНБ скомпонованный в виде отдельных модулей, что позволяет транспортировать макси и мега установки в стандартных контейнерах.

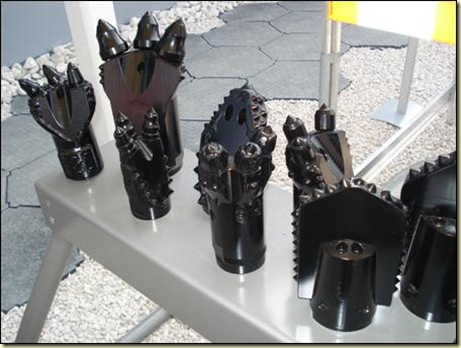

3.12 Буровая головка (пионер) - передовой бур со сменными насадками.
3.13 Буровая лопатка – насадка обеспечивающая оптимальный угол резания грунта и траекторию проходки. Подбирается в зависимости от типа проходимого грунта.

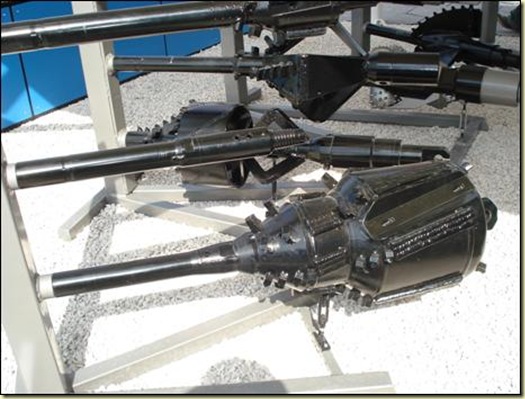

3.14 Ример - расширитель скважины, имеющий соответствующую конструкцию для различных типов грунта.
3.15 Забойный двигатель – устройство в составе буровой колонны преобразующее, как правило, гидравлическую энергию потока бурового раствора в механическую работу (вращательную или ударную) породоразрушающего инструмента.
3.16 Буровой канал - расширенная буровая скважина для протягивания трубопровода.
3.17 Вертлюг - шарнирное соединительное звено, предотвращающее передачу вращения от буровой колонны к протягиваемому трубопроводу. Вертлюг устанавливается между расширителем  и трубопроводом.
3.18 Бентонит - коллоидная глина, состоящая в основном из минералов группы монтмориллонита, имеющая выраженные сорбционные свойства и высокую пластичность. В виде глинопорошка широко используется при производстве работ методом ГНБ.
3.19 Модифицированный (активированный) бентонит - бентонитовый глинопорошок, в состав которого введены добавки регулирующие его свойства.
3.20 Бентонитовая суспензия - смесь глинистых частиц с водой при крупности частиц твердого  вещества более 0,2 мкм. По крупности частиц буровые бентонитовые растворы,  используемые для крепления скважин, относятся к суспензиям.
3.21 Тиксотропность - способность раствора загустевать в покое, образуя студенистую массу – гель и разжижаться при механическом воздействии и движении, превращаясь в вязкую жидкость – золь. Процесс может повторяться многократно.
3.22 Кольматация - проникновение глинистых частиц в грунт с образованием физико - химических связей между этими частицами и скелетом фильтрующего грунта.
3.23 Регенерация бурового раствора - очистка и обогащение раствора, обеспечивающие его повторное использование.

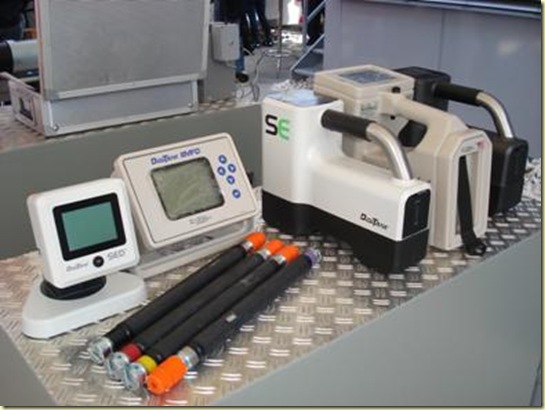

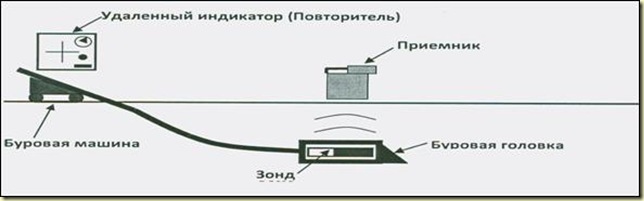

3.24 Система локации - излучатель – зонд, помещаемый за буровой головкой, приемник-локатор на буровой установке или переносной.
3.25 Катодная защита трубопровода (КЗ) – метод электрохимической защиты от подземной коррозии, основанный на катодной поляризации металла труб, осуществляемой внешним источником тока или соединением с протекторным анодом. Катодная защита совмещается с нанесением защитного покрытия.
3.26 Приближение скважины – наименьшее вертикальное или горизонтальное расстояние между расширенной скважиной и дном водоема, фундаментом, автомобильной или железной дорогой, взлетно-посадочной полосой, существующей коммуникацией и т.п., в зоне которых должен быть проложен трубопровод.
3.27 Гидрозамок – явление, связанное с возникновением перед расширителем (трубопроводом), из-за потери циркуляции, избыточного давления бурового шлама, превышающего мощность тяги буровой установки.
3.28 Охранная зона метрополитена - участок городской территории, расположенный над действующим подземным сооружением метрополитена и в непосредственной близости от него, возможность использования которого для нового строительства, прокладки дорог, коммуникаций, бурения скважин и т.п. должна согласовываться с администрацией метрополитена.
3.29 Холодный  период года (для подземных сооружений) - время года, в течение которого среднемесячные температуры наружного воздуха ниже естественной температуры грунта, измеренной до начала эксплуатации сооружения.
3.30 Стандартизованные формы – утвержденные действующими СНиП, СП, РД различные документальные формы, заполнение которых является обязательным при изысканиях, проектировании, производстве строительно-монтажных работ, ведении авторского и технического надзора, сдаче и приемке выполненных работ.

4 Обозначения и сокращения
4.1 ГНБ (англ. НDD, horizontal directional drilling) - горизонтальное направленное бурение.
4.2 ЗП – закрытый переход.
4.3 ПОС – проект организации строительства закрытого перехода инженерных коммуникаций с применением метода ГНБ.
4.4 ППР - проект производства работ по закрытому переходу инженерных коммуникаций методом ГНБ.
4.5 РД – руководящий документ.
4.6 ТУ    - технические условия.
4.7 ВЧШГ - высокопрочный чугун с шаровидным графитом.
4.8 ПНД -  полиэтилен низкого давления.
4.9 ПВД - полиэтилен высокого давления.
4.10 ПП - полипропилен.
4.11 ПС - полистирол.
4.12 ПА - полиамид.
4.13 ПВХ – поливинилхлорид.
4.14 SDR - стандартное размерное соотношение наружного диаметра трубы к толщине стенки.


5 Общие положения

5.1 Настоящий Стандарт распространяется на проектирование и строительство закрытых подземных переходов инженерных коммуникаций, сооружаемых с применением метода горизонтального направленного бурения (ГНБ), в развитие СНиП 12.01-2004, СНиП 2.04.02-84*, СНиП 2.04.03-85, СНиП 3.05.03-85,  СНиП 42-01-2002, СНиП 2.05.06-85*, СНиП III-42-80*, СП 40-109-2006, СП 42-101-2003, СП 109-34-97, МГСН 6.01-03.
5.2 Настоящий Стандарт предназначен для организаций, выполняющих инженерные изыскания, проектирование, строительные работы, а также организаций Заказчика и других, осуществляющих технический надзор и экологический мониторинг при прокладке подземных инженерных коммуникаций методом ГНБ.
5.3 Положения Стандарта, основанные на современных достижениях техники и технологии ГНБ, практическом опыте проектирования, строительства и существующих нормативах на прокладку подземных инженерных коммуникаций, допускают обоснованную инициативу пользователей в применении новых видов оборудования, материалов и методов ведения работ.
5.4 Наряду с настоящим Стандартом, при проектировании, производстве работ по прокладке и приемке подземных переходов инженерных коммуникаций, сооружаемых с применением метода ГНБ, следует руководствоваться указаниями национальных технических Регламентов, Стандартов, соответствующих глав СНиП, СП, а также руководящих, инструктивных и информативных документов органов государственного и муниципального управления, надзора, эксплуатирующих ведомств и организаций. В сейсмически активных районах следует учитывать требования СНиП II-7-81*.
5.5 Метод ГНБ может быть использован для прокладки следующих видов инженерных коммуникаций: кабельные сети различного назначения, водопровод и канализация, тепловые сети, нефте- и газопродуктопроводы.
5.6 Оборудование и технология ГНБ могут быть применимы для ремонта, очистки и замены водопроводных и канализационных труб, а также устройства: геотермальных или водозаборных скважин, самотечных трубопроводов, горизонтальных скважин для очистки загрязненных территорий, вспомогательных скважин для извлечения из грунта существующих трубопроводов.
5.7 Метод ГНБ относится к бестраншейным способам строительства и подразумевает прокладку коммуникационного трубопровода в подземном пространстве без нарушения дневной поверхности или с минимальным проведением земляных работ (например, при необходимости возведения стартового и приемного котлованов).
5.8 Использование метода ГНБ, в отличие от обычных способов прокладки инженерных коммуникаций, исключает необходимость перекрытия проезжей части городских улиц, автомагистралей, железных дорог, перекладки существующих коммуникаций, усиления фундаментов зданий и сооружений, дает возможность круглогодичного ведения работ. В целом, метод ГНБ обеспечивает снижение стоимости и ускорение темпов строительства, дает возможность прокладки коммуникаций под водными другими преградами.
5.9 Областями эффективного применения метода ГНБ является прокладка закрытым способом инженерных коммуникаций различного назначения в условиях плотной городской застройки и наличия преград, а именно:
- под реками, озерами, каналами, болотами, оврагами, лесными и парковыми массивами;
- под действующими авто- и железными дорогами, трамвайными путями, ВПП аэропортов;
- на территории промышленных предприятий в условиях действующего производства;
- в охранных зонах метрополитена, высоковольтных воздушных линий электропередач, магистральных нефте- и газопродуктопроводов;
- вблизи или на территории памятников истории и архитектуры.

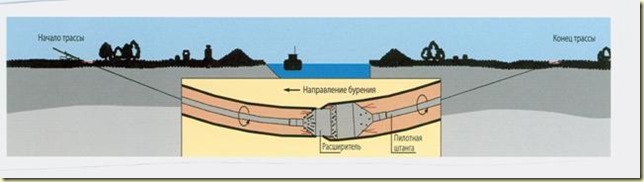

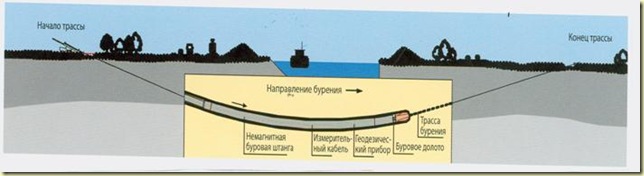

Схема прокладки методом ГНБ закрытого перехода под водоемом приведена на рисунке 5.1.
5.10 Прокладка инженерных коммуникаций по методу ГНБ, как правило, осуществляется в три этапа:
- направленное бурение пилотной скважины по заданной проектом трассе;

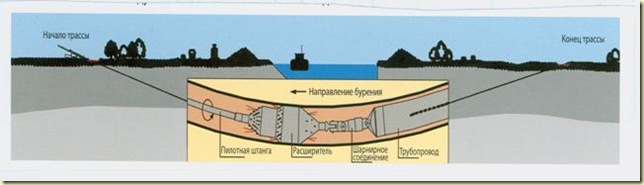

- однократное или последовательно-многоразовое расширение скважины до образования бурового канала, позволяющего протягивать трубопровод проектного диаметра;
- протягивание трубопровода через буровой канал, по направлению от точки выхода бура на поверхность к буровой установке.
5.11 Метод ГНБ эффективно применяется, как правило, в нескальных грунтах (пески, супеси, суглинки, глины), в которых при помощи бурового тиксотропного раствора обеспечивается устойчивость стенок скважины. К геологическим условиям, в которых применение метода ГНБ затруднено или невозможно относятся: подземные воды с большим напором, глинистые грунты текучей консистенции, валунные и гравийно-галечниковые грунты, грунты с включениями искусственного происхождения (обломки железобетонных плит, отходы металлургического производства и т.п.), неустойчивые площадки (карст, оползни, подрабатываемые территории).
5.12 При использовании соответствующего оборудования и бурового инструмента (буровые перфораторы, скважинные моторы, специальные буровые коронки и др.), возможно применение метода ГНБ в скальных грунтах или в грунтах с твердыми включениями.
5.13 Для каждого конкретного объекта строительства применение метода ГНБ должно быть обосновано технико-экономическими расчетами, путем сравнения возможных вариантов прокладки данного типа инженерной коммуникации.

6 Инженерные изыскания

6.1 Общие требования

6.1.1 Инженерные изыскания для строительства переходов трубопроводов под действующими транспортными магистралями, железными дорогами, реками и другими преградами методом горизонтального направленного бурения (ГНБ) должны включать комплексное изучение природных условий района строительства для получения необходимых и достаточных материалов для проектирования и строительства перехода.
6.1.2 Инженерные изыскания следует выполнять применительно с требованиями СНиП 11-02-96 и СП 11-105-97 Часть I, в объеме, установленном для строительства переходов трубопроводов через водные и другие препятствия с учетом дополнительных положений настоящего СТО.
6.1.3 Инженерные изыскания должны включать топографические, геологические и гидрогеологические изыскания.
Полученные в результате инженерных изысканий материалы должны быть достаточны для выбора проектной организацией варианта строительства закрытого перехода трубопровода бестраншейным методом направленного бурения или обычным открытым способом с устройством траншеи.
6.1.4 Инженерные изыскания должны выполняться изыскательскими, проектно-изыскательскими и проектными организациями, которым в установленном порядке предоставлено такое право.
6.1.5 Для выполнения инженерных изысканий на проектирование и строительство перехода способом ГНБ должны быть составлены техническое задание, программа изысканий и сметно-договорная документация.
6.1.6 Техническое задание на изыскания должно составляться Заказчиком и выдаваться изыскательской организации.
Техническое задание на изыскания должно содержать необходимые и достаточные сведения для организации и производства изысканий, проводимых для проектирования, разработки технологии бурения и организации строительства.
6.1.7 Программа инженерных изысканий должна составляться изыскательской организацией на основе технического задания Заказчика с максимальным использованием материалов ранее выполненных инженерных изысканий в районе строительства перехода.
Программа инженерных изысканий составляется с участием проектной организации и субподрядной организации, выполняющей работы по ГНБ на переходе, и подлежит согласованию с Заказчиком.
6.1.8 Материалы выполненных инженерных изысканий для проектирования и строительства перехода способом ГНБ, оформленные в виде технического отчета, предоставляются:
- заказчику инженерных изысканий;
- подрядной организации по строительству закрытого перехода;
- субподрядной организации, выполняющей горизонтальное направленное бурение.

6.2 Геологические изыскания
6.2.1 В результате геологических изысканий должны быть получены данные для:
- технико-экономических расчетов по выбору метода строительства перехода;
- выбора наиболее эффективного бурового оборудования и состава бурового раствора;
- определения проницаемости грунтов на русловом участке перехода и возможности просачивания бурового раствора при бурении скважины;
- построения расчетного профиля бурения скважины.
Отчет по инженерно-геологическим изысканиям должен содержать:
- разрезы и буровые колонки, включающие все грунтовые прослойки и напластования, мощности слоев и их наклоны;
- количественную и качественную оценку встречаемых твердых включений и скальных пород;
- физико-механические характеристики грунтов;
- данные об уровнях и режимах подземных вод (с учетом сезонных колебаний).
6.2.2 Глубина бурения разведочной скважины должна быть на 5-8 м ниже проектируемого заглубления трубопровода.
6.2.3 Для переходов через широкие водные преграды могут быть рекомендованы двухэтапные буровые работы. Вначале на большом расстоянии друг от друга пробуриваются скважины на увеличенную глубину. На втором этапе - скважины с меньшим расстоянием одна от другой на наиболее ответственных участках.
6.2.4 Расстояние между буровыми скважинами при изысканиях принимается в соответствии с требованиями СП 11-105-97 Часть I.
6.2.5 Буровые скважины следует располагать попеременно справа и слева от створа закрытого перехода на максимальном расстоянии 10 м и минимальном расстоянии 5 м от створа перехода.
6.2.6 Все имеющиеся пустоты и скважины после изысканий должны заполняться цементным раствором для предупреждения возможности утечки буровой жидкости при направленном бурении.
6.2.7 В условиях застройки, на территориях сложенными техногенными грунтами, возможно использования геофизических методов обследования грунтов.
6.3 Лабораторные исследования грунта
6.3.1 В результате лабораторных исследований должны быть получены данные о прочности грунта, его сопротивлении деформации и проницаемости, гранулометрическом составе, плотности частиц грунта, пределах пластичности и текучести, пористости и других свойствах грунта, указанных в СП 11-105-97, необходимых для разработки технологии ГНБ.
Состав лабораторных исследований при необходимости уточняется проектной организацией и указывается в техническом задании на изыскательские работы.

6.4 Топографическая съемка

6.4.1 Топографическую съемку следует выполнять в объеме, установленном для проектирования магистральных трубопроводов и в соответствии с требованиями СНиП, действующими на этот вид работ. Результатом съемки является инженерно-топографический план участка.
7 Проектирование перехода

7.1 Общие положения
7.1.1 Проект закрытого подземного перехода сооружаемого методом ГНБ, должен являться составной  частью проекта устройства инженерных коммуникаций. Основанием для проектирования является задание на разработку проекта закрытого перехода (ЗП).
7.1.2 Разработка проекта ЗП должна вестись в соответствии с требованиями:
- задания на проектирование;
- технических условий, выдаваемых эксплуатирующими организациями;
- нормативных и руководящих документов.
7.1.3 Исходными данными для разработки проекта закрытого перехода являются:
- подписанный договор (контракт);
- проект прокладки коммуникации, составной частью которого должен являться закрытый переход;
- ситуационный план М 1:2000 с нанесенной трассой проектируемой коммуникации;
- сводный план проектируемых инженерных коммуникаций и сооружений М 1:500;
- действующий инженерно-топографический план М 1:500*;
- технические условия эксплуатирующих организаций;
- задание на проектирование с указанием участков закрытых переходов, диаметра и количества проектируемых труб;
- продольный профиль проектируемой коммуникации;
- другие документы в зависимости от конкретных условий строительства.
7.1.4 Проектная документация для закрытого перехода сооружаемого методом ГНБ должна содержать оптимальные планировочные, конструктивные и технологические решения, выявленные в результате сравнения возможных вариантов устройства инженерных коммуникаций на данном участке. Конструкция сечения закрытого перехода определяется заданием на проектирование.
7.1.5 Для разработки проектной документации используется следующее
программное обеспечение:
- AutoCad – пакет программ для выполнения графической документации;
- Мicrosoft Office – пакет программ для обработки текстовой документации;
К числу расчетных программ относятся: Drill Site; Bore Log; Data Log; Atlas Bore Planner; Sns-Bur и др.
7.2 Состав, содержание и порядок согласования проекта
7.2.1 По составу и содержанию, согласно «Положения о составе разделов  проектной документации и требований к их содержанию» [1], проект ЗП входит в раздел «Технологические и конструктивные решения линейного объекта.
­­______________
* Инженерно-топографический план М 1:200 для городов с развитой инженерной инфраструктурой.
Искусственные сооружения». Обозначение (марка) подраздела проекта – ЗП.
7.2.2 Состав и последовательность текстовых и графических документов необходимых для формирования проекта ЗП приведены в таблице 7.1.

Таблица 7.1

п/п
Наименование
документов
Шифр
документа
Проектная
документация
Рабочая
Документация
Текстовые документы
1 Титульный лист - + +
2 Содержание с + +
3 Состав проекта сп + +
4 Ведомость согласований вс + +
5 Пояснительная записка пз + +
6 Заключение об инженерно-геологических условиях строительства гз +
(при необходимости)
+
7 Технические условия - + +
8 Тексты согласований - + +
9 Письма, протоколы и др. документация (при необходимости) - + +
10 Ведомости объемов работ вор + +
Графические документы
11 План закрытого перехода
М1 :500 (М1:200)
- + +
12* Продольный профиль ЗП М1:200 с инженерной геологией и гидрогеологией. Конструктивное сечение ЗП - +
(при необходимости)
+

clip_image001
Примечание - В случае отсутствия продольного профиля, конструктивное сечение закрытого перехода показывается на плане закрытого перехода.
7.2.3 Проект ЗП подлежит согласованию со следующими организациями:
- местными органами власти;
- местными органами эксплуатирующими существующие коммуника-
  ции;
- местными органами водоохраны (при пересечении водных преград)
- ОАО «Российские железные дороги» (при пересечении железнодорож-
  ных путей);
- организациями проектирующими и эксплуатирующими метрополитен      (при прохождении трассы ЗП в пределах охранной зоны метрополитена).
7.2.4 Состав пояснительной записки к ЗП для «проектной документации» и «рабочей документации» приведен в таблице 7.2.

Таблица 7.2
№№
п/п
Состав пояснительной записки
1 Общие сведения
2 Характеристика района строительства
2.1 Условия строительства
2.2 Сведения об инженерно-геологических условиях строительства
3 Технические и конструктивные решения
4 Экологическая безопасность и охрана окружающей среды
5 Технологические решения по строительству закрытых переходов
5.1 Основные способы работ и выбор строительных механизмов
5.2 Продолжительность строительства и сведения о количестве работающих
5.3 Основные виды строительных и монтажных работ, конструкций, подлежащих освидетельствованию
5.4 Геодезическо-маркшейдерские работы
5.5 Особенности строительства закрытых переходов при пересечении с железнодорожными путями, автодорогами, метрополитенами, существующими коммуникациями, водными преградами и т.п.

7.3 Проектирование трассы перехода
7.3.1 Положение трассы ЗП в плане, при пересечении сооружений метрополитена, железных и автодорог, водных препятствий, существующих коммуникаций и т.п., следует предусматривать так, чтобы угол пересечения составлял, как правило, 90°. Следует учитывать наличие и перспективу развития существующих городских подземных сооружений, коммуникаций, дорог и других объектов.
7.3.2 При проектировании трассы ЗП необходимо соблюдать минимально-допускаемые приближения в плане и профиле к существующим авто- и железным дорогам, зданиям и сооружениям, действующим коммуникациям, регламентируемые соответствующими нормативными и руководящими документами. Для предотвращения аварийных ситуаций и выходов бурового раствора, во всех случаях, расстояние в свету между буровым каналом и верхом покрытия автодороги, подошвой рельсов железной дороги или трамвайных путей, основанием насыпи, фундаментом, конструкцией подземного сооружения или коммуникации должно быть более 1 м.
7.3.3 Профиль трассы перехода определяется в зависимости от вида прокладываемой коммуникации, типа и диаметра трубопровода, применяемого технологического оборудования.
Продольный профиль должен содержать следующие данные:
- уровни грунта по всей длине пересечения и отметки в соответствующей системе координат;
- уровень грунтовых вод;
- уровень водоема и отметок горизонтов высоких и низких вод;
- угол входа и выхода;
- буровой профиль и размеры отдельных участков;
- детализация радиусов вертикального изгиба кривизны для каждого участка;
- детали горизонтальной длины, трассы и ее общая длина;
- приближение прокладываемой коммуникации пересекаемому объекту;
- заглубление в критических зонах, например, под озерами, реками, в точке входа и т.д.
7.3.4 Профиль закрытого перехода от точки забуривания до выхода на поверхность (котлован),  может включать прямолинейные и  криволинейные участки.
Минимально-допускаемые радиусы изгиба криволинейных участков трассы, для прокладки стальных трубопроводов, определяются  в зависимости от характеристик труб и должны составлять, как правило, не менее 1200·dн, где dн – наружный диаметр трубы.
Минимально-допускаемые радиусы изгиба трассы для трубопроводов из полиэтиленовых труб определяются по соотношению характеристик изгиба стальных буровых штанг и прокладываемых труб, из которых в проекте принимается большее значение, но не менее 25· dн.
7.3.5 Для сборных  трубопроводов из ВЧШГ и полимерных труб минимально-допустимый радиус изгиба криволинейных участков трассы определяется, в том числе,  допускаемыми углами сгибания соединений, в соответствии с данными изготовителя труб. Для труб из полимерных материалов сгибание в соединении на угол 2°, для труб из ВЧШГ до 5о.
7.3.6 Для обеспечения необходимого заглубления трасса скважины должна начинаться с прямолинейного участка, наклонного к горизонту под углом входа в грунт. Затем, в общем случае, должен следовать криволинейный вогнутый участок, с расчетным радиусом изгиба, снова прямолинейный (горизонтальный или наклонный) участок до следующей кривой (без нарушения допускаемого радиуса изгиба) и так до точки выхода по прямолинейному тангенциальному участку с наклоном под углом выхода к поверхности (рисунок 7.1).
7.3.7 Углы входа скважины в грунт и выхода на поверхность, в зависимости от условий строительства, вида трубопровода и используемого оборудования, как правило, принимаются в пределах 8º÷20º. При определении в проекте углов входа и выхода следует учитывать необходимость устройства технологических шурфов (приямков) или возможность размещения буровой установки в котловане.
7.3.8 При построении трассы бурения, для начальных участков входа и выхода, следует избегать изгиба в буровом профиле, т.к. в поверхностных, как правило, менее плотных слоях грунта трудно выдержать проектный радиус изгиба и возможны выходы бурового раствора. Длина прямолинейных участков на входе и выходе определяется глубиной залегания плотных связанных грунтов и диаметром прокладываемого трубопровода. Чем больше диаметр бурового канала и чем тяжелее и жестче буровая колонна, тем длиннее следует принимать прямолинейные участки.
7.3.9 Расчет параметров трассы, включая: общую длину скважины, длины и радиусы изгиба для составляющих прямолинейных и криволинейных участков, углы входа и выхода, заглубление скважины, необходимое количество буровых штанг, а также необходимое усилие и крутящий момент для проходки пилотной скважины и протягивания трубопровода, следует выполнять на основе методики СП 42-101-2003 (приложение Б). Указания по подбору буровой установки необходимой для ведения работ приведены в п.п. 10.2.4÷10.2.6 настоящего СТО.

7.3.10 Длина плети трубопровода, необходимая (и достаточная) для протягивания, определяется по выражению:
clip_image002
где clip_image003 - длина трубы прокладываемого трубопровода;
clip_image004- расчетная длина скважины по профилю перехода;
clip_image005- возможное увеличение фактической длины бурового канала (перебур): 0,1·l для полиэтиленовых труб, 0,03 – 0,05 l для стального трубопровода;
    а - участки трубопровода вне бурового канала: 1,5÷2,5 м.
7.4 Оценка поверхностных деформаций
7.4.1 При прохождении трассы закрытого перехода под зданиями и сооружениями I и II-го уровней ответственности, (по СНиП 2.01.07-85*), автомобильными и железными дорогами, сооружениями метрополитена, существующими инженерными коммуникациями следует оценивать их возможные деформации и, при необходимости, предусматривать в проекте дополнительные мероприятия по защите, в соответствии с п.п. 15.1.7÷15.1.9 настоящего СТО.
7.4.2 Расчет деформаций следует производить для эксплуатационной стадии проложенного трубопровода, когда деформации могут возникнуть в результате заполнения части кольцевого зазора (20-40%) между трубой и стенками расширенной скважины грунтом, за счет фильтрации и уплотнения бурового раствора. Ширина мульды оседания (В) от оси скважины (рисунок 7.2) определяется по выражению:
В=clip_image006,
Где dp – наибольший диаметр расширения скважины (бурового канала);
hc – глубина заложения свода скважины от поверхности;
j - угол внутреннего трения вмещающего грунта.
При различных грунтовых напластованиях ширина мульды оседания должна находиться методом последовательного суммирования с учетом слоистости.

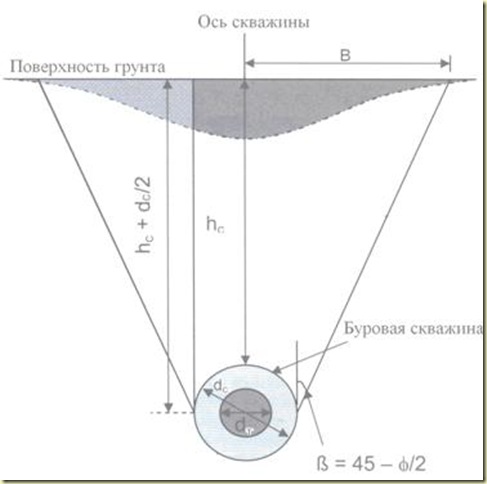

Распределение осадок поверхности для скважин ГНБ
Рисунок 7.2 – Распределение осадок поверхности для скважин ГНБ
7.4.3 Значения деформаций должны определяться из условия совместной работы сооружения и основания в соответствии с требованиями СНиП 2.02.01-83*. Рекомендуется использовать численные методы математического моделирования, учитывая пространственную работу конструкций, геометрическую и физическую нелинейность, анизотропность и пластические свойства грунтов.
7.4.4 Оценка допустимости деформаций производится исходя из условия:
S≤Sп
где, S- расчетная деформация основания;
Sп – предельное значение деформации основания и сооружения, устанавливаемое в соответствии с требованиями нормативных документов для данного вида сооружений или заданием на проектирование.
7.4.5 Деформации сооружений на поверхности могут быть снижены при:
- уменьшении диаметра расширения скважины, и величины кольцевого зазора;
- увеличении глубины заложения трубопровода и его расположении в плотных слоях грунта;
- заполнении кольцевого зазора твердеющим тампонажным раствором.
7.4.6 Деформации сооружений и осадки поверхности могут проявляться на стадиях бурения пилотной скважины и промежуточного расширения, в следствии  гидравлического разрыва, обвалов стенок и выноса грунта буровым раствором. Значения таких деформаций, из-за непредсказуемости объема выноса грунта, расчетом на стадии проектирования не определяются. Деформации должны предотвращаться соблюдением технологических параметров бурения, предотвращением перерывов при бурении, расширении и протягивании трубопровода, использованием оптимального состава бурового раствора.
7.5 Области применения и характеристики протягиваемых труб
7.5.1 Виды труб для ГНБ
7.5.1.1 Для прокладки подземных инженерных коммуникаций методом ГНБ используются следующие виды труб: стальные, полимерные, трубы из высокопрочного чугуна с шаровидным графитом (ВЧШГ).
          7.5.1.2  Применяемые в качестве продуктовых или защитных футляров трубы, а также используемые при сборке трубопровода  материалы и изделия для их изоляции, внешнего покрытия и соединения должны иметь сертификаты соответствия требованиям ГОСТ или Технических условий.
7.5.2 Стальные трубы
7.5.2.1  Стальные трубы, позволяющие проводить работы в широком диапазоне диаметров (от 100 до 2000 мм), характеризуются высокой прочностью, пластичностью. При методе ГНБ стальные трубы чаще всего используются для газо- и нефтепродуктопроводов, а также в качестве защитных футляров, внутри которых затем прокладываются коммуникационные трубы или кабели в оболочках.
7.5.2.2 В качестве протягиваемых следует использоваться стальные трубы, соответствующие ГОСТ 10704, 10705, 10706; ГОСТ 8731, 8733; ГОСТ 20925; ПБ 03-75-94  и др., качество которых гарантировано сертификатами заводов-изготовителей.
7.5.2.3 Для подземной бестраншейной прокладки транспортирующих трубопроводов различного назначения (газопроводы, нефтепроводы, продуктопроводы, трубопроводы коммунального назначения и др.) следует применять трубы с заводским защитным покрытием, в необходимых случаях со слоем защитного покрытия под теплоизоляцию.
7.5.2.4 В зависимости от области применения, используются следующие типы стальных коммуникационных труб и защитных покрытий:
- трубы с внешним и/или внутренним покрытием из эпоксидной смолы и внешней многослойной герметизацией из полиэтилена (полипропилена) - для транспорта газа и жидких углеводородов.
- трубы с внутренним покрытием из эпоксидной смолы и внешней многослойной герметизацией из полиэтилена (полипропилена) и дополнительным покрытием из цемента, усиленного стекловолокном - для транспорта газа и жидких углеводородов в предельно твёрдых грунтах.
- трубы с внутренним покрытием из цемента и внешней герметизацией из полиэтилена - для транспорта питьевой воды.
- трубы с внутренним покрытием из цемента и внешней герметизацией из полиэтилена, с дополнительным внешним покрытием из пластика, армированного стекловолокном или цемента армированного волокном - для транспорта питьевой воды в предельно твердых грунтах.
Требования к защитным покрытиям протягиваемых стальных труб для газо- и нефтепродуктопроводов приведены в п. 12.2 настоящего СТО.
7.5.3 Трубы из полимерных материалов
7.5.3.1 Трубы из полимерных материалов следует применять при прокладке коммуникаций для хозяйственно-питьевого водоснабжения, транспортировки природного газа с низким рабочим давлением, кабельных линий различного назначения. Как правило, используются полиэтиленовые (ПЭ) и полипропиленовые (ПП) трубы. В отдельных случаях применяются трубы из армированного полиэтилена, полиэфирных материалов, стеклопластика и др. При протягивании трубопроводов в крупнообломочных и гравийно-галечниковых грунтах следует применять трубы с защитной (полипропиленовой, стеклопластиковой и др.) оболочкой.
7.5.3.2 Основные показатели свойств некоторых полимерных материалов для труб приведены в таблице 7.3.
Таблица 7.3 - Физико-механические показатели некоторых полимерных материалов, применяемых при производстве труб и соединительных деталей (справочные данные СП-40-102-2000)
Показатель Величина показателя для материала
ПНД ПВД
(ПНП)
ПВХ ПП Сшитый
поли-
этилен
Хлори-
рованный ПВХ
Стекло-
пластик
ПВП ПСП
Плотность, г/см3 0,94-0,96 0,93-0,94 0,91-0,93 1,4 0,91 0,93-0,95 1,57 1,6-2,2
Предел текучести при растяжении, МПа 20-25 15-18 10-12 50-56 25-28 18-26 50-55 40-200*
Удлинение при разрыве, % 800 800 600 50 >200 200-500 70-120 0,4-1,4
Модуль упругости, МПа 800 600 200 3000 1200 550-800 2900 5000-25000**
Коэффициент теплового линейного расширения, 10-4 °С-1 2 2 2 0,7 1,5 1,2-1,4 0,62 0,18-0,3
Расчетная прочность, МПа 5-6,3 5 2,5-3,2 10-12,5 5-6,3 6,3 10 10-30**

* Для фенолформальдегидных, полиэфирных и эпоксидных смол.
** В осевом направлении.
7.5.3.3 Классификация и маркировка труб производится по сериям «S» стандартному отношению «SDR», значения которых определяются по формулам:
clip_image008;           clip_image009
где    dн- наружный диаметр трубы;
t – номинальная толщина стенки трубы.
7.5.3.4 Для прокладки методом ГНБ напорных трубопроводов транспортирующих воду, в т.ч. для хозяйственно-питьевого водоснабжения при температуре от 0° до 40°С, а также другие жидкие и газообразные вещества, к которым полиэтилен химически стоек, применяются трубы соответствующие ГОСТ 18599 из ПЭ 80 при SDR 9;11 и 13,6, а также ПЭ 100 при SDR 11; 13,6 и 17.
Максимальное рабочее давление воды (при 20°С) до 1,6 МПа, срок службы 50 лет. Диаметры труб по сортаменту до 1200 мм. Поставляются в бухтах, на катушках и отрезками мерной длины. Предел текучести материала труб при растяжении:
- для ПЭ 80: clip_image010т=16,7 МПа;
- для ПЭ 100: clip_image010[1]т=21 МПа.
7.5.3.5 Для прокладки газопроводов применяются полиэтиленовые трубы, соответствующие ГОСТ Р 50838 при SDR не более 11. Для газопроводов диаметром до 160 мм включительно рекомендуется применять длинномерные трубы. При прокладке газопроводов сварку следует выполнять при помощи муфт с закладными нагревателями или встык, согласно требованиям СП 42-103-2003. Допускается использование импортных полиэтиленовых труб, разрешенных к применению в установленном порядке.
7.5.4 Трубы из высокопрочного чугуна с шаровидным графитом
7.5.4.1 Трубы из ВЧШГ применяются: в коммунальных системах водоснабжения и канализации, в противопожарных системах водоснабжения, в промышленных опреснительных установках, в системах горячего водоснабжения (наружные сети горячего водоснабжения и тепловые сети с температурой воды до 150 °C). Такие трубы могут быть использованы, в том числе, в агрессивных средах и сейсмически активных районах. Применение труб данного типа регламентируется СП 40-109-2006.
         7.5.4.2 В соответствии с СП 40-109-2006 в первую очередь следует рассматривать возможность применения отечественных труб из высокопрочного чугуна по ГОСТ 7293-85 и соответствующих ТУ 1461 - 037 - 50254094 –2004[2],  ISO 2531[3], в том числе с внутренним цементно-песчаным покрытием, внешним цинковым покрытием в соответствии с ISO 8179 – 1[4] и ISO 8179 - 2[5], внешним покрытием полиэтиленовым рукавом в соответствии с ISO 8180[6]. При соответствующем обосновании для устройства сетей водоснабжения (напорной канализации) могут использоваться разрешенные к применению в установленном порядке трубы зарубежного производства диаметром до 1800 мм.
7.5.4.3 Для прокладки сборных трубопроводов из ВЧШГ методом ГНБ необходимо использовать гибкие соединения, выдерживающие расчетные тяговые усилия за счет распределения осевой нагрузки вокруг раструба и ствола трубы. Соединения имеют нормируемые отклонения соединения, и быстро собираются в процессе протяжки. Необходимый радиус изгиба трубопровода должен обеспечиваться путем устройства нескольких сгибаний вдоль оси, для предотвращения недопустимого прогиба соединения и превышения предела прочности соединения.
7.5.4.4 Для прокладки методом ГНБ коммуникаций из труб ВЧШГ производства ОАО «Липецкий металлургический завод «Свободный сокол» (приложение В) рекомендуется использовать гибкое раструбно - замковое соединение (под двухслойное уплотнительное кольцо) типа «RJ», с допуском по отклонению на угол до 5º, в зависимости от диаметра собираемых труб (рисунок 7.3).

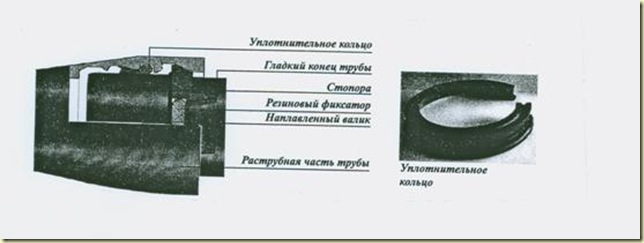

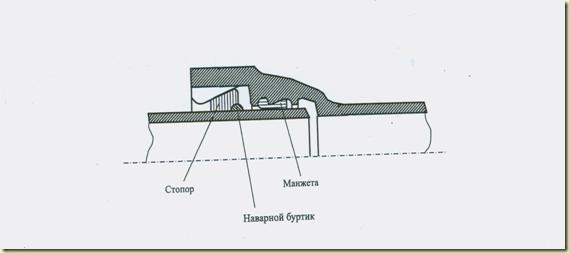

Трасса и буровой канал для протягивания труб из ВЧШГ с соединением типа «RJ» должен иметь радиусы изгиба и диаметр расширения не менее значений приведенных в таблицах 7.4 и 7.5 [7, 8].
Таблица 7.4 - Радиус изгиба трубопровода
Максимально допустимое сгибание соединений, градусы Минимально допустимый радиус изгиба при сборке труб длиной 6000 мм, м
3,00
3,25
3,50
3,75
4,00
4,25
4,50
4,75
5,00
115,8
107,3
100,6
93,0
86,9
82,3
77,7
73,5
70,1

Таблица 7.5 – Диаметр расширения бурового канала под соединение типа «RJ».
Номинальный диаметр трубы, мм 80 100 125 150 200 250 300 350 400 500
Диаметр раструба, мм 156 176 205 230 288 346 402 452 513 618
Минимальный диаметр бурового канала, мм 210 230 270 300 380 450 520 600 670 800

а)
clip_image011
б)
clip_image012
а) схема соединения;
б ) элементы соединения.
Рисунок 7.3 - Раструбно-замковое соединение типа «RJ»
7.6 Особенности расчета протягиваемых труб
7.6.1 Для строительной стадии протягивания проверку на прочность трубопровода в продольном направлении следует производить из условия:
σпр.N Rp ,
где: σпр.N – продольное осевое растягивающее напряжение в стенке трубы от протягивания трубопровода, с учетом упруго-изогнутых участков;
Rp – расчетное сопротивление растяжению материала труб и стыковых соединений.
7.6.2 Растягивающие напряжения возникающие в стенке трубы при протягивании по буровому каналу определяется по выражению:
clip_image013 ,
где: РГП усилие протягивания трубопровода;
dн наружный диаметр трубы;
        Е – модуль упругости материала трубы;
Ru – минимальный радиус изгиба по трассе перехода.
7.6.3 Расчетное сопротивление труб должно определяться в соответствии с требованиями по проектированию данного вида коммуникаций, с учетом значений нормативных сопротивлений и коэффициентов надежности по материалу, коэффициентов надежности по назначению трубопровода и условий работ.
7.6.4 Максимально-допустимое усилие протягивания трубопровода не должно превышать значения:
clip_image014
7.6.5 Максимально-допустимые усилия протягивания (РГП) полиэтиленовых труб по ГОСТ 18599, диаметром до 315 мм, приведено в таблице 7.6. Для предупреждения повреждения полиэтиленового трубопровода при протягивании, соединение расширителя с трубопроводом следует предусматривать таким, чтобы оно разрывалось при возникновении усилия тяги большего, чем допускаемое.
Таблица 7.6 - Допустимые усилия протягивания полиэтиленовых труб по ГОСТ 18599 из ПЭ 80 и ПЭ 100 (кН)
Средний наружный диаметр, мм Размерное отношение наружного диаметра к толщине стенки (SDR)
17 13,6 11 9
110 22 26 32 38
125 27 34 41 49
140 34 42 51 61
160 45 55 67 80
180 57 70 84 109
200 70 86 104 125
225 89 109 132 158
250 109 134 162 195
280 137 168 203 245
315 174 213 257 310

clip_image015
         Примечание - При расчетном сопротивлении для полиэтилена Rp=0,5clip_image010[2]т≈10 МПа.
7.6.6 Максимально-допустимое усилие протягивания сборных трубопроводов из ВЧШГ следует определять с учетом устанавливаемых производителем прочностных характеристик труб и стыковых соединений. Значения максимальных тяговых усилий для труб из ВЧШГ, производство ОАО ЛМЗ «Свободный сокол», приведены в таблице 7.7.
Таблица 7.7 – Допустимые нагрузки на трубы из ВЧШГ
Наружный диаметр, мм Допустимые усилия протягивания, КН
100 44,5
150 89,0
200 133,4
250 200,2
300 266,9
350 288
400 376
500 589

7.6.7 С учетом затухания растягивающих напряжений от усилия тяги по длине трубопровода, радиус изгиба труб (clip_image016) должен составлять не менее:
clip_image017
Проектные значения радиусов изгиба по трассе перехода следует принимать в соответствии с положениями п.7.3.4 настоящего СТО.
7.6.8 Для трубопровода из полимерных труб следует выполнить проверку допустимой овализации и устойчивости круглой формы поперечного сечения на стадии протягивания и нахождения трубопровода в открытом (ненарушенном) канале, полностью заполненном буровым раствором. Проверка выполняется в соответствии с методикой СП 42-103-2003, на сжимающее действие фактического внешнего радиального давления (Рф), определяемого выражением:
Рфбрвн
где: Рбр – гидростатическое давление бурового раствора в нижней точке скважины;
      Рвн – внутреннее давление в трубе.
Рбр=ρ·hбр
где: ρ – плотность бурового раствора;
hбр - высота столба бурового раствора, определяемая разницей отметок нижней точки скважины и точек входа или выхода.
7.7 Проектирование переходов кабельных линий
7.7.1 При проектировании трассы перехода кабельной линии через железную дорогу следует учитывать, что в соответствии с «Правилами устройства электроустановок» (ПУЭ) [9] пересечение кабелей с путями электрифицированного рельсового транспорта должно производится под углом 75-90° к оси пути.
7.7.2 Сооружаемые методом ГНБ закрытые переходы кабельных линий устраиваются путем прокладки кабелей в предварительно протянутых, вслед за расширителем, полиэтиленовых трубах-оболочках соответствующих ГОСТ 18599.
7.7.3 Для кабельных линий напряжением до 35 кВ протягиваемые в буровой канал кабельные трубы-оболочки, как правило, формируются в виде пакета. Для обеспечения регламентированных ПУЭ [9] расстояний в свету между кабелями, диаметр труб-оболочек объединяемых в одном пакете должен составлять:
- 160 мм при прокладке силовых кабелей до 10 кВ и контрольных кабелей;
- 225 – 280 мм при прокладке кабелей 20 - 35 кВ и других кабелей.
7.7.4 Диаметр бурового канала должен превышать габариты протягиваемого пакета кабельных труб – оболочек не менее чем на 20%. Рекомендуемые соотношения между общим числом труб-оболочек в протягиваемом пакете, количеством действующих кабелей и минимальным диаметром бурового канала приведены в таблице 7.4. Сечения закрытых переходов для прокладки кабелей показаны на рисунке 7.3.
Таблица 7.4 - Соотношения количества труб-оболочек, действующих кабелей и диаметра бурового канала
Количество одновременно затягиваемых труб диаметром 160 мм. Количество действующих кабелей (по одному в трубе или 3 фазы 1 жилн.) Минимальный диаметр бурового канала, мм.
2 1 380
3 2 457
4 2-3 520
5 3 620
6 4 640
7 4-5 700
8 5-6 750

7.7.5 Протягиваемые пакетом кабельные трубы - оболочки должны быть выведены на существующие отметки земли. Вдоль выхода труб разрабатывается  шурф для обеспечения вывода кабелей перехода ГНБ на проектную глубину и стыкования с основной линией. Трубы-оболочки должны обрезаться на уровне дна шурфа и закрываться водонепроницаемой манжетой. Варианты устройства шурфов для вывода кабелей из перехода приведены на рисунке 7.4.
7.7.6 Для прокладки кабельных линий 110 – 220 кВ, следует использовать поочередно протягиваемые в отдельные скважины трубы-оболочки диаметром не менее 225 мм, с расстоянием между ними в свету не менее 1м. В случае объединения в единый пакет для одновременного протягивания труб-оболочек под кабели 110 – 220 кВ, а также под кабели эксплуатируемые различными организациями, их диаметры должны быть не менее 500 мм.
8 Производство работ

8.1 Общие положения
8.1.1 Строительство закрытого подземного перехода инженерных коммуникаций методом ГНБ должно вестись по проектной документации, согласованной и утвержденной в порядке, установленном СНиП 12-01-2004.
8.1.2 Производство работ следует осуществлять с соблюдением строительных норм и правил, требований безопасности и охраны труда, правил технической эксплуатации оборудования, при авторском надзоре проектной организации, техническом надзоре Заказчика, контроле органов местного самоуправления и государственных надзорных органов.
8.1.3 Генподрядчик должен обеспечить, а специализированная подрядная организация- производитель работ по ГНБ получить от Генподрядчика (или по согласованию с ним, непосредственно от Заказчика), необходимый комплект рабочей документации с отметкой Заказчика на каждом чертеже (экземпляре) о принятии к производству.
8.1.4 Для производства работ необходимо использовать специализированное оборудование, соответствующее инженерно-геологическим и гидрогеологическим условиям строительства, длине и конструкции предполагаемого к прокладке трубопровода. Подбор оборудования, требуемого для успешного выполнения работ, следует производить с учетом рекомендаций р.10 и данных приложения А настоящего СТО.
8.2 Требования к квалификации исполнителей работ
8.2.1 Подрядная организация, осуществляющая строительство закрытого подземного перехода, должна иметь свидетельство о допуске к работам, оказывающим влияние на безопасность объектов капитального строительства, в том числе на прокладку коммуникаций методом ГНБ.
8.2.2 Руководящий состав и инженерно-технические работники подрядной строительной организации, ответственные за организацию и производство работ, осуществление технического контроля качества на всех этапах прокладки коммуникаций методом ГНБ, в соответствии с положениями р.13 настоящего СТО, должны иметь соответствующую квалификационную подготовку, обладать знаниями в области охраны окружающей среды и иметь аттестацию по промышленной безопасности.
8.2.3 Сложность технологии ГНБ и высокие требования к качеству выполнения требуют проведения работ квалифицированным персоналом, прошедшим специальное обучение. Оператор буровой установки, сменные мастера и начальник строительного участка должны иметь соответствующий сертификат уполномоченного учебного центра на выполнение работ по ГНБ.
8.2.4 Обучение должно производиться в соответствии с настоящим СТО, инструкциями производителей оборудования, другими нормативными и рекомендательными документами в обучающем центре, одобренном Международной ассоциацией специалистов горизонтального направленного бурения (МАС ГНБ). Для получения  сертификата необходима сдача письменного экзамена и прохождение стажировки при производстве работ.
8.2.5 На участке проведения работ должен быть полный набор инструкций по подготовке, эксплуатации, техническому обслуживанию буровой установки и другого технологического оборудования, а также по ремонту отдельных узлов и по безопасному производству работ.
8.3 Требования к проекту производства работ
8.3.1 В период подготовки к началу сооружения закрытого подземного перехода инженерных коммуникаций методом ГНБ должна быть изучена проектно-сметная документация, разработан проект производства работ. Следует уточнить расположение существующих подземных сооружений в зоне бурения (п.15.2.3), при необходимости выполнить предусмотренные проектом дополнительные и охранные мероприятия, в соответствии с положениями р.р. 8.5 и 15 настоящего СТО.
8.3.2 ППР должна разрабатывать специализированная подрядная организация – производитель работ по ГНБ, или, по ее заданию, проектная (проектно-технологическая) организация на основании ПОС и другой проектно-сметной документации. Отступления от утвержденных проектных решений при этом без согласования с заказчиком не допускаются.
8.3.3 Проект производства работ по прокладке коммуникаций методом ГНБ, кроме общестроительных разделов, соответствующих требованиям СНиП 12-01-2004, СНиП 12-03-2001, СНиП 12-04-2002, СП 12-136-2002, ПБ 03-428-02 [10] должен включать следующие разделы:
- планы стройплощадок со стороны буровой установки (точка входа) и со стороны трубы (точка выхода);
- технология бурения пилотной скважины;
- способ и последовательность расширения скважины;
- порядок развертывания катушек трубопровода или монтажа из сборных звеньев;
- план и продольный профиль монтажной зоны сборки плети трубопровода;
- порядок протягивания трубопровода в скважину и предельно-допустимое значение усилия тяги по условию прочности трубы;
- мероприятия по обеспечению производства работ в холодное время года.
8.3.4 План стройплощадки должен содержать:
- расположение и размер основных компонентов системы горизонтального направленного бурения (буровая установка, кабина управления, сменное оборудование, блок электроснабжения и т.п.);
- способ закрепления буровой установки;
- расположение и размеры емкостей бурового раствора;
- расположение складского  участка и крановой площадки;
- подъездные и внутриплощадочные дороги.
Типовая схема расположения оборудования на стройплощадках в точках входа и выхода приведена на рисунке 8.1.
8.3.5 Проектная документация в составе ППР по монтажной зоне должна содержать:
- конструкцию, высоту и положение монтажных роликовых опор, расстояние между ними;
- детали основания опор;
- радиус перегиба трубопровода на стадии монтажа.
8.3.6 Для обеспечения качества выполнения работ по прокладке коммуникаций методом ГНБ, в состав ППР должен входить Технологический регламент (Карта), разработанный с учетом технических характеристик намеченного к применению оборудования и специфики конкретного пересечения. В регламенте должны быть изложены последовательность и методы выполнения работ (операций), состав и характеристики бурового раствора,  порядок контроля при бурении, расширении и протяжке трубопровода, требования по технике безопасности, мероприятия по обеспечению сохранности пересекаемых объектов и окружающей среды, состав ответственности руководящего и контролирующего персонала.
8.4 Подготовительные работы и обустройство стройплощадок
8.4.1 До начала бурения должны быть выполнены следующие подготовительные работы:
- геодезическая разбивка трассы и вынос в натуру точек начала забуривания и выхода бура из грунта;
- подготовка стройплощадок для размещения буровой установки, насосно-смесительного узла для приготовления бурового раствора, склада буровых штанг, контейнера хранения для бентонита, полимеров, строительных материалов, бытовых помещений и др. рисунок 8.1;
- монтаж буровой установки в точке начала забуривания, с обеспечением предусмотренного конструкцией закрепления для восприятия усилий подачи при бурении и обратной тяги при протягивании трубопровода, заземления установки;
  - контроль исправности и работоспособности локационной системы.
8.4.2 В случае если предусмотрено выполнять расширение пилотной скважины от буровой установки («от себя») на стройплощадке, в точке выхода, для облегчения процесса расширения, устанавливается дополнительная установка ГНБ, которая подтягивает расширитель на конечном участке скважины.
8.4.3 В качестве дополнительного оборудования обеспечивающего проведение работ в сложных инженерно-геологических условиях, при большой длине и диаметре прокладываемого трубопровода на буровой установке в точке входа может быть смонтирован усилитель тяги или на стройплощадке в точке выхода размещен доталкиватель труб (п.10.6 настоящего СТО).
8.4.4 При размещении стройплощадок следует избегать наличия в их пределах заглубленных сооружений и коммуникаций, пересекающих трассу скважины на входе или выходе.
8.4.5 Размеры стройплощадок должны быть достаточны для размещения необходимого оборудования, технологических сооружений, а также развертывания катушек или раскладки сборного трубопровода так, чтобы он вошел в буровой канал без перегибов и перекручивания.
Типовые размеры буровых установок различных классов и рекомендуемые площади для их размещения и обеспечения производительной работы приведены в таблице 8.1.
Таблица 8.1 – Типовые размеры буровых установок и рабочих площадок
Тип буровой установки
Типовые размеры Мини Миди Макси
Мега
Длина буровых штанг 1,5÷3 3÷9 6÷12
Площадь основания (длина × ширина), м от 0,9×3
до 2,1×6
от 2,1×6
до 2,4×13,5
Более
2,4 ×13,5
Рекомендуемые размеры рабочей площадки, м 6×18 30×45 45×60

8.4.6 Для устройства протяженных пересечений (длина более 300 м) магистральными трубопроводами водных и других преград, размеры рабочих площадок для раскладывания и сборки трубопровода определяются длиной принятой к протягиванию плети и должны составлять, как правило:
- на точке выхода скважины: в длину по оси перехода – плюс 15÷60 м, в ширину 12м;
- на точке входа: в длину по оси перехода – плюс 45÷75 м, в ширину 15÷45м.
8.4.7 Необходимо выполнить планировку площадок на входе и выходе с разработкой технологических выемок (приямков), предназначенных для:
- сбора выходящего из скважины бурового раствора;
- ввода бурового инструмента и расширителей в скважину;
- подачи трубопровода для протягивания.
Размеры выемок определяются углами входа (выхода), диаметром бурения, характеристиками бурового оборудования. При необходимости обеспечения требуемого заглубления скважины, буровая установка может быть размещена ниже уровня дневной поверхности в специальном стартовом котловане.
8.5 Дополнительные мероприятия по обеспечению производства работ в сложных инженерно-геологических условиях
8.5.1 При наличии по трассе бурения скважины сыпучих гравелисто-галечниковых, рыхлых песчаных или глинистых грунтов текуче-пластичной консистенции, а также напорных (артезианских) вод, необходимо предусматривать дополнительные мероприятия по обеспечению производства буровых работ, включая:
- обсаживание бурового канала скважины трубами;
- предварительное укрепление грунта;
- устройство разгрузочных скважин и дозиметрических колодцев.
8.5.2 Крепление обсадной трубой следует производить на участках входа или выхода скважины, для предотвращения обвалов и выхода бурового раствора на поверхность. Длина обсадной трубы принимается до устойчивых (связных) слоев грунта. Ее внутренний диаметр должен превышать не менее чем на 100 мм, диаметр наибольшего из применяемых расширителей, чтобы скважинный снаряд свободно проходил в трубе при буровых работах и протягивании.
8.5.3 Обсадная колонна должна формироваться из отдельных звеньев, погружаемых в грунт забивкой, забуриванием или задавливанием. После завершения прокладки трубопровода, для предотвращения осадок поверхности, обсадную трубу целесообразно оставить в грунте. При необходимости выполняется ее полное или частичное извлечение.
8.5.4 При значительной разности высотных отметок точек входа и выхода, для обеспечения циркуляции и предотвращения выхода бурового раствора, погруженную в нижней точке обсадную трубу можно использовать  для установки внутреннего запорного клапана и резинового уплотнения.
8.5.5 Укрепление грунта производится, преимущественно, по трассе бурения в неустойчивых и трещиноватых породах. Предварительное укрепление производится методом инъекции цементного раствора с поверхности. Возможно выполнение контактной цементации при помощи твердеющего тампонажного раствора (смесь бурового и цементного раствора) через скважину и буровую колонну при протягивании трубопровода. В последнем случае срок схватывания раствора должен превышать время, необходимое для завершения протягивания.
8.5.6 Разгрузочные скважины предназначены для снижения избыточного давления бурового раствора, предотвращения гидравлического разрыва сплошности окружающего грунта, связанного с нарушением циркуляции и неконтролируемыми выбросами раствора.  Предварительно устраиваются по оси выровненной трассы бурения, в местах заложения слабых рыхлых и трещиноватых пород, а также при критическом приближении скважины к важному поверхностному и подземному объекту, сохранность которого необходимо обеспечить. Количество и расположение разгрузочных скважин определяется  проектом в зависимости от конкретных условий строительства. Глубина разгрузочных скважин принимается из условия приближения к буровому каналу (образованному проходом наибольшего расширителя) на расстояние, как правило, от 0,2 м до 0,5 м. Типовая схема разгрузочной скважины приведена на рисунке 8.2.
8.5.7 Дозиметрические колодцы малого диаметра (пьезометры) позволяют отслеживать уровень грунтовых вод, поднятие и давление бурового раствора при проходке. Используются как в комплексе с разгрузочными скважинами, так и отдельно, на подходе к чувствительному объекту, для корректировки технологии бурения и состава раствора.
8.6 Бурение пилотной скважины
8.6.1 Бурение должно начинаться после контроля расположения, закрепления и заземления буровой установки, а также подготовки бурового раствора, в объеме необходимом для проходки скважины. Указания по расчету необходимого объема раствора приведены в п.11.3 настоящего СТО. Для сбора раствора и ввода буровой колонны должен быть откопан небольшой приямок.
Бурение пилотной скважины8.6.2 Бурение пилотной скважины производится под предусмотренным углом входа в грунт и по проектной траектории в соответствии с профилем и планом прокладки коммуникации (рисунок 8.3). Бурение осуществляется передовым буром со сменными насадками для различных видов грунта. Изменение направления бурения осуществляется при помощи имеющей скос буровой лопатки, размещаемой по центру передового бура.






Рисунок 8.3 - Направленное бурение пилотной скважины
8.6.3 Тип используемого передового бура следует выбирать в зависимости от гидро-геологических условий, в соответствии с рекомендациями п. 10.3.2 настоящего СТО. Для скальных пород целесообразно использование забойного двигателя, при необходимом увеличении расхода бурового раствора.

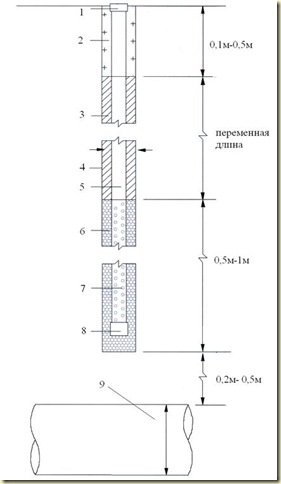

clip_image019
1- заглушка с вентиляционным отверстием;
2- грунтовая засыпка;
3- заполнение тампонажным глино-цементным раствором;
4- ствол скважины диаметром 200 мм;
5-  ПВХ-труба диаметром ~ 75÷100 мм;
6- гравийная засыпка 0,5-1 м;
7- перфорированный фильтр;
8- водонепроницаемая заглушка;
9- буровой ствол скважины ГНБ после расширения.

Рисунок 8.2 – Схема разгрузочной скважины
8.6.4 В процессе бурения необходимо отслеживать положение передового бура при помощи излучателя (передатчика), вмонтированного в буровую головку и локационных систем (п. 10.5 настоящего СТО). Информация о местоположении, уклоне, азимуте буровой головки является определяющей для контроля соответствия фактической траектории бурения проектной. При отклонении оператор останавливает вращение буровых штанг, для коррекции траектории устанавливает скос буровой головки в нужном положении и осуществляет задавливание штанг до достижения буровой головкой необходимого местоположения.
8.6.5 При необходимости буровая головка может быть отведена назад на длину одной или нескольких штанг, с последующей коррекцией траектории бурения.
8.6.6 В процессе бурения через полые буровые штанги и форсунки породоразрушающего инструмента на забой подается буровой раствор размывающий грунт, снижающий трение, охлаждающий бур, заполняющий скважину и предохраняющий ее от обвалов, выносящий на поверхность буровой шлам.
8.6.7 Фактическое время необходимое для бурения пилотной скважины или расширения бурового канала зависит от диаметра и длины проходки, производительности подающего насоса, вязкости бурового раствора, мощности буровой установки, гидро-геологических условий особенностей конструкции бурового инструмента. Минимальное время (самое скоростное бурение), требующееся для проходки пилотной скважины на длину одной буровой штанги ( tclip_image020) определяется по выражению:
tclip_image020[1]=0,785clip_image021,    где
dcдиаметр пилотной скважины, м;
Кр – коэффициент увеличения расхода бурового раствора на единицу объема скважины принимается по таблице 11.2;
Кн - корректирующий коэффициент для производительности подающего насоса, снижающийся с увеличением вязкости бурового раствора. При вязкости 40÷60 сек (по «Маршу») Кн=0,8;
Пн – производительность подающего насоса, м3/мин;
clip_image022clip_image023длина буровой штанги, м.
8.6.8 Максимальная скорость пилотного бурения (nmax) определяется по выражению:
nclip_image024clip_image025
8.6.9  Если грунтовые условия, а следовательно, коэффициент расхода и вязкость бурового раствора меняются по длине трассы перехода, приведенные в п.п. 8.6.7¸8.6.8 технологические параметры должны определяться для каждого характерного участка.
8.6.10 Расчеты максимальных скоростей бурения, протягивания и необходимых объемов бурового раствора следует производить при подготовке ППР. Для каждого типа грунта необходимо использовать определенные ППР соотношения между давлением подачи бурового раствора, диаметром выходных сопел буровой головки (определяют поступающий объем раствора), показателями вязкости бурового раствора, скорости бурения и протягивания расширителя. В таблице 8.2 приведены рекомендуемые по опыту работ средние данные по соотношению геологических условий и технологических параметров при бурении [11, 12, 13].
8.6.11 В процессе производства работ необходимо постоянно отслеживать циркуляцию бурового раствора, его расход, соответствие свойств геологическим условиям и, при необходимости, корректировать состав раствора и технологические параметры бурения.
8.6.12 Направленное бурение пилотной скважины завершается выходом бура в заданной проектом точке на поверхность или в специально подготовленный приямок (приемный котлован). По данным контроля траектории в процессе проходки пилотной скважины производитель работ составляет исполнительную документацию в составе:
-  протокола бурения (приложение Г );
- фактического профиля и плана пилотной скважины;
- акта приемки пилотной скважины (приложение Д).
Таблица 8.2 – Технологические параметры бурения (диаметр ≤225 мм)
Тип грунта Вязкость* бурового раствора, сек Диаметр раскрытия выходного сопла буровой головки, мм Давление подачи бурового раствора, МПа Максимальная скорость бурения, м/мин
Глины твердые и полутвердые 30-40 1,0 8-10 2,4
Глины тугопластичные 30-40 1,0 8-10 1,5-2,4
Глины мягкопластичные 40-60 1,5 6-8 2,4
Глины текучепластичные 40-60 1,5 6-8 1,2-1,8
Супеси твердые 60-80 1,5-2,3 6-8 3,0
Супеси пластичные 60-80 1,5-2,3 6-8 1,5-1,8
Пески мелкие связные 40-60 3,0 2-5 4,0
Пески водонасыщенные 40-60 3,0 2-5 2,4-4,0
Пески крупнозернистые 60-80 2,3-3,0 4-6 3,0
Гравийно-галечниковые грунты 100 2,3-3,0 4-6 1,8-2,4


8.7 Расширение скважины
8.7.1 Расширение скважины следует производить после завершения проходки пилотной скважины. Взамен буровой головки к колонне штанг присоединяется расширитель обратного действия. Путем приложения тягового усилия с одновременным вращением, расширитель протягивается через скважину, в обратном направлении, к буровой установке (рисунок 8.4).
Расширение скважины
Рисунок 8.4 -  Расширение скважины
8.7.2 В качестве расширителей для различных типов грунтов применяются инвентарные специализированные римеры, производящие резание, скалывание и уплотнение грунта. Римеры снабжаются высокопрочными режущими кромками и породоразрущающими насадками. Основные типы и характеристики расширителей скважин приведены в п. 10.3.2 настоящего СТО.
8.7.3 Используемая конструкция расширителя должна максимально соответствовать инженерно-геологическим условиям по трассе перехода и определяется физико-механическими свойствами и структурными особенностями разбуриваемых грунтов.
8.7.4 На протяжении всего этапа расширения, со стороны трубопровода (точки выхода), необходимо производить непрерывное наращивание пилотных штанг за расширителем, чтобы в скважине постоянно находилась целая буровая колонна. На всех этапах производства работ (бурение пилотной скважины, расширение бурового канала, протягивание трубопровода) в скважину необходимо подавать буровой раствор для удаления бурового шлама,  стабилизации и смазки стенок канала.
8.7.5 Для обеспечения протягивания трубопровода через расширяемую скважину окончательный диаметр бурового канала должен, как правило, превышать внешний диаметр трубопровода (включая покрытие и изоляцию) на 20-50%. Диаметр бурового канала определяется ППР в зависимости от диаметра трубопровода (пакета труб), длины и трассы перехода, инженерно-геологических условий, характеристик буровой установки и вспомогательного оборудования.
8.7.6 В соответствии с имеющимся опытом зазор между наибольшим наружным диаметром трубопровода и грунтом не должен превышать 150 мм. Рекомендуемые соотношения между длиной перехода, диаметрами протягиваемого трубопровода и бурового канала приведены в таблице 8.3. Для твердых связанных грунтов (сухой тугопластичной глины, плотного слежавшегося песка с твердыми включениями) диаметр бурового канала должен составлять 1,3-1,5 диаметра трубы.
Таблица 8.3 – Соотношения диаметра бурового канала, трубы и длины перехода [12, 14]
Наружный диаметр трубопровода (Дн), мм Длина перехода, м Диаметр бурового канала, не менее, мм
До 50 1,2 Дн
До 200 50-100 1,3 Дн
100-300 1,4 Дн
более 300 Дн +100
50-100 1,3 Дн
200-600 100-300 1,4 Дн
более 300 1,5 Дн
более 600 более 100 Дн+300

8.7.7 В зависимости от инженерно-геологических условий и диаметра прокладываемого трубопровода расширение может выполняться в один или несколько последовательных проходов расширителей увеличивающегося размера, до получения бурового канала нужного диаметра. Количество промежуточных проходов расширителей, их типы и диаметры устанавливаются организацией-производителем работ по ГНБ и отражаются в ППР.
8.7.8 Минимальное время, требующееся для расширения пилотной скважины (tclip_image027) до проектного диаметра бурового канала на длину одной секции трубопровода (при одном проходе расширителя):
tclip_image027[1]=0,785·clip_image028,
где: dр – диаметр расширенной скважины (бурового канала), м;
clip_image029- длина секции трубопровода, м.
При нескольких последовательно выполняемых расширениях суммируются временные затраты на каждую операцию.
8.7.9 Для каждого прохода расширителя максимальная скорость его протягивания (nclip_image030) должна снижаться обратно пропорционально увеличению объема бурового канала:
nclip_image030[1]=nclip_image024[1]·clip_image031.
Примечание – Вышеприведенные выражения для расчета времени и максимальной скорости расширения дают определенный запас, не учитывая наличие заполненной раствором пилотной скважины.
8.7.10 Оптимальная скорость протягивания расширителя обычно составляет 0,3÷1 м/мин и обеспечивается ограничением площади разрабатываемого забоя и выбора расширителя соответствующего диаметра.
8.7.11 В зависимости от характера грунтов при определении площади забоя и диаметра расширителя (Dp1) первой ступени должны быть учтены следующие граничные значения:
- для грунтов малой прочности – площадь забоя 0,4-0,5 м2 , Dp1=0,8 м;
- для грунтов средней прочности – площадь забоя 0,3-0,35 м2 , Dp1=0,6-0,7 м;
- для грунтов высокой прочности – площадь забоя 0,2 м2 , Dp1=0,5 м.
Исходя из приведенных граничных величин и проектного диаметра скважины, должно быть определено примерное число последовательных этапов расширения и размерный ряд расширителей. Минимальный шаг расширения скважины (увеличения диаметра расширителя) – 100 мм. [15].
8.7.12 По результатам выполненных работ по расширению пилотной скважины составляется акт приемки расширенной скважины для протягивания трубопровода* (приложение Е).
______________
* - составляется в обязательном порядке для нефте- и газопродуктопроводов, а также по требованию заказчика для сборных трубопроводов диаметром от 500 мм.
8.8 Сборка трубопровода и организация перегиба при подаче в грунт
8.8.1 Порядок сборки
8.8.1.1 Сборку и подготовку трубопровода необходимо вести одновременно и опережая буровые работы. К моменту завершения расширения бурового канала трубопровод или его передовой участок размещенный на противоположной от буровой установки стороне скважины должен быть скомплектован,
сварен (соединен муфтами), подготовлен к протягиванию путем установки, в случае необходимости, на роликовые опоры.
8.8.1.2 Для прокладки трубопроводов из полимерных труб диаметром до 160 мм включительно следует применять длинномерные трубы, поставляемые в катушках.
8.8.1.3 Конструкция и размеры секций сборных труб принимаются в соответствии с проектом, исходя из назначения, принятой схемы сборки трубопровода, инженерно-геологических условий и размеров стройплощадок.
8.8.1.4 Предварительная сборка участка прокладываемого трубопровода или, при возможности, растяжки плети труб по всей длине перехода, является предпочтительным вариантом, т.к. при этом сокращается время на протягивание и риск, что трубопровод застрянет в скважине.
8.8.1.5 В стесненных условиях строительства допускается производить сборку трубопровода в процессе протягивания, путем последовательного наращивания плети соединением секций труб. При этом технологическими мерами необходимо обеспечить устойчивость стенок расширенного бурового канала от обрушения при неизбежных технологических перерывах в протягивании.
8.8.1.6 Погрузочно-разгрузочные работы, хранение и монтаж секций труб производить, не допуская их деформаций и механических повреждений покрытия с учетом требований ВСН 008-88 и РД-91.040.00-КТН-308-09 [15].
8.8.1.7 Для нефтепродуктопроводов из стальных труб сварочно-монтажные работы должны выполняться в соответствии с действующими нормативами: СНиП III-42-80*, ВСН 012-88, РД-08.00-60.30.00-КТН-050-1-05 [16]. Все сварные стыки подвергаются контролю в соответствии с требованиями ОТТ-16.01-60.30.00-КТН-002-1-05 [17].
8.8.1.8 Очистка полости и гидравлическое испытание участка трубопровода должны выполняться в соответствии с требованиями СНиП III-42-80*, ВСН 011-88 и соответствующих регламентов.
8.8.1.9 Изоляцию стыков труб должны производить после получения заключений о качестве сварки и предварительного гидравлического испытания трубопровода.
8.8.1.10 Для изоляции сварных стыков должны применяться термоусаживающиеся манжеты, не уступающие по своим параметрам основному изоляционному покрытию. Технология изоляции стыков должна соответствовать требованиям действующих стандартов, технических условий, нормативных документов.
8.8.1.11 Для газопроводов из полиэтиленовых труб сварку секций следует выполнять при помощи муфт с накладными нагревателями или встык нагретым инструментом. Работы по сборке трубопроводов газораспределительных систем, из металлических и полиэтиленовых труб вести согласно требованиям СП-42-101-2003.
8.8.1.12 Сборку трубопроводов систем водоснабжения и канализации из полимерных материалов производить согласно требованиям СП-40-102-2000, с применением высокопрочных труб из чугуна с шаровидным графитом (ВЧШГ) – согласно требованиям СП-40-109-2006.
8.8.2 Сборка плети трубопровода на роликовых опорах
8.8.2.1 Плеть трубопровода, подготовленную для операции протягивания, целесообразно размещать на специальных роликовых опорах, уменьшающих сопротивление трения до минимума и снижающих необходимое усилие тяги. В качестве роликовых опор, как правило, используются стальные рамы, на которые крепятся ролики из твёрдой резины или полиуретана с шаровыми подшипниками. На инвентарных опорах ширина расположения роликов должна регулироваться для использования при трубах разных размеров.
8.8.2.2 Роликовые опоры должны обеспечивать:
- равномерное распределение нагрузки от веса плети трубопровода;
- минимальный коэффициент трения качения трубопровода по роликам;
- поперечную устойчивость уложенного трубопровода при его перемещении;
- сохранность изоляционного покрытия труб при протаскивании.
8.8.2.3 При устройстве роликового транспортёра расстояние между опорами и их габариты следует определять из условий:
- предотвращения недопустимых деформаций трубопровода (прогиб, выгиб).
- обеспечения сохранности внешнего защитного покрытия;
- минимизации осадок промежуточных опор для тяжелого трубопровода.
Несущая способность конструкции и основания роликовых опор, с учетом возможной перегрузки за счет неполной работы ближайших опор, должна превышать расчетную нагрузку не менее чем в 1,5 раза. Нагрузки на опоры можно регулировать путем изменения их высотного положения.
8.8.2.4 Опоры могут заглубляться в грунт, фундамент опор устраивают на щебеночном основании, как правило, из железобетонных плит.
8.8.2.5 Высотные отметки и соосность опор контролируют геодезическим способом. Опоры должны быть установлены без перекосов в продольном и поперечном направлениях. До начала сборки и протяжки плети трубопровода роликовые направляющие необходимо проверить и смазать во избежание заклинивания отдельных роликов.
8.8.3 Перегиб трубопровода
8.8.3.1 Для обеспечения подачи стального трубопровода в буровой канал под определенным углом и предотвращения недопустимых деформаций, необходимо на рабочей площадке с трубной стороны, перевести трубопровод из горизонтального положения на сборочном участке в угол выхода пилотной скважины, путем придания ему соответствующего изгиба (т.н. «перегиб кошачья спина») (рисунок 8.5).
8.8.3.2 Необходимый перегиб создается путем размещения плети на промежуточных опорах разной высоты, уменьшающихся в сторону точки выхода (рисунок 8.5). Первую роликовую опору надо размещать непосредственно у точки выхода.  При необходимости трубопровод поддерживается с помощью кранов-трубоукладчиков.
8.8.3.3 Расстановка опор (высота и расстояние между ними) в зоне перегиба определяется расчетом напряженно-деформированного состояния трубопровода с учетом его изгибной жесткости, угла входа его в скважину, уклона спусковой дорожки, допустимых нагрузок на опоры. Расчет параметров подходного участка в зоне перегиба приведен в РД-91.040.000-КТН-308-09 [15].
8.8.3.4 Для предварительных расчетов рекомендуется принимать радиус технологического перегиба собранной на поверхности плети (Rпер) по выражению [12]:
Rпер =800·dн
dн – наружный диаметр трубы.
8.8.4 Подача плети трубопровода без роликовых опор
8.8.4.1 На обводненных участках поймы спусковая дорожка частично, в зависимости от принятого проектного решения, может быть выполнена в виде траншеи, заполненной водой. Глубина воды должна быть на 0,5 м больше осадки плавающего трубопровода [15]. Конец трубопровода на спусковой дорожке должен поддерживаться с помощью крана-трубоукладчика.
8.8.4.2 Для обеспечения перегиба трубопровода с заданным углом входа в скважину, в качестве стационарных или передвижных опор на подходном участке могут использоваться трубоукладчики с троллейными подвесками.
8.8.4.3 Для подачи в скважину плети трубопровода, из высокопрочного чугуна, взамен роликовых опор необходимо устанавливать направляющие, поддерживающие плеть у каждого раструбно-замкового соединения.
8.9 Протягивание трубопровода
8.9.1 Должно осуществляться с минимальным перерывом после завершения расширения и калибровки бурового канала. Протягивание следует проводить с использованием плетей трубопровода наибольшей возможной длины, по условиям растяжки на стройплощадке.
8.9.2 Перед началом протягивания необходимо выполнить освидетельствование и приемку скомплектованного трубопровода (участка трубопровода, пакета труб), включая качество трубы и соединений с составлением акта* по форме приложения Ж.
8.9.3 На передний конец трубопровода следует установить оголовок с закрепленным на нем вертлюгом, предотвращающим вращение трубопровода. К концу колонны буровых штанг крепится последний расширитель необходимого диаметра, шарнирно-соединенный с вертлюгом и тяговым оголовком. Сборка буровой колонны при протягивании приведена на рисунке 8.6. Сварное соединение между оголовком и трубопроводом подлежит обязательному контролю неразрушающими методами по ВСН 012-88. Для предотвращения врезания трубопровода в стенки скважины и снижения лобового сопротивления при протягивании оголовок должен иметь сферическую форму.
8.9.4 Буровая установка затягивает в скважину плеть протаскиваемого трубопровода по траектории пилотной скважины (рисунок 8.7). Подача бурового раствора в скважину должна производиться на всем протяжении протягивания трубопровода.
Протягивание трубопровода


Рисунок 8.7- Протягивание трубопровода через буровой канал на буровую установку
________________
* - составляется в обязательном порядке для нефте- и газопродуктопроводов, а также по требованию заказчика для сборных трубопроводов диаметром от 500 мм.
8.9.5 Тяговое усилие не должно превышать предельно-допустимого значения определенного проектом из условия прочности трубы. Величину тягового усилия следует непрерывно контролировать и отражать в журнале производства работ.
8.9.6 Процесс протягивания должен идти без остановок и перерывов (исключая обоснованные технологической необходимостью подсоединения новых плетей или звеньев), для предотвращения заклинивания трубы в скважине. Не следует начинать протягивание, если невозможно завершить его до конца, в силу имеющихся ограничений на работу в ночное время. Если протягивание все же начато, следует использовать все организационно-технологические возможности для его полного завершения. Для правильной организации работ в составе ППР должен быть приведен календарный график прокладки перехода, включая почасовые затраты времени на протягивание. Типовые значения производительности технологических процессов приведены в таблице 8.4  [12].
8.9.7 В случае вынужденных технологических перерывов в протягивании следует проводить периодическую циркуляцию бурового раствора и проворачивание буровой колонны, чтобы исключить ее прихват к стенкам канала.
Таблица 8.4 - Типовые значения затрат времени и производительности выполнения технологических процессов при ГНБ
Технологический процесс Тип установки ГНБ
Мини Миди Макси
1. Монтаж и подготовка оборудования к работе < 6 часов 1-3 суток 3-10 суток
2. Бурение пилотной скважины, м/час 30-120 18-90 6-54
З.Предварительное расширение
(На каждый проход), м/час
30-90 18-72 6-54
4. Протягивание трубопровода (без расширения)
4.1 Стальная труба, м/час. 60-180 60-180 45-135
4.2 Пластиковая труба 60-180 60-180 50-135
5. Демонтаж оборудования, очистка стройплощадок 2-4 часа 4 час -2 суток 2-7 суток

8.9.8 Находящийся в заполненном раствором буровом канале пустотелый трубопровод может всплывать и прижиматься к стенкам, увеличивая трение при протягивании. При значительной протяженности горизонтального участка скважины, для уменьшения величины плавучести трубопровода и снижения тяговых усилий, следует предусматривать балластировку трубопровода.
8.9.9 Наиболее простым способом балластировки, обеспечивающим небольшую плюсовую или минусовую плавучесть, является непосредственный залив воды в полость рабочего трубопровода. Рекомендуется подавать балластную воду в находящуюся в скважине часть трубопровода через определенные промежутки времени, в зависимости от темпа протягивания.
8.9.10 Для залива воды при балластировке трубопроводной плети следует использовать вводимый внутрь трубопровод. Расход воды, время и последовательность залива определяются проектом. Нельзя допускать перелива воды и увеличения нагрузок на подходном участке трубопровода к скважине [15]. Для заполнения требуется водопроводная линия, подтянутая к точке выхода на трубной стороне. Вода выводится из трубопровода после протягивания.
8.10 Завершающие работы
8.10.1 После окончания протягивания и приемки трубопровода должны быть выполнены следующие работы:
- демонтаж технологических устройств и систем;
- удаление и утилизация остатков буровых жидкостей;
- удаление и утилизация остатков бурового шлама;
- демонтаж ограждений и обратная засыпка рабочих котлованов, приямков и т.п.;
- очистка и планировка рабочих площадок на точках входа и выхода;
- очистка и техобслуживание буровых штанг и инструмента;
- ремонт и восстановление подъездных дорог.
8.10.2  По завершению комиссионной приемки  проложенных методом ГНБ трубопроводов выполняются дальнейшие этапы их технологического использования (технологические операции), применительно к различным видам инженерных коммуникаций:
- стыковка проложенных методом ГНБ рабочих труб с участками открытой прокладки;
- закладка в проложенные методом ГНБ футляры рабочих труб;
- закладка в проложенные методом ГНБ футляры силовых кабелей;
- закладка в проложенные методом ГНБ футляры слаботочных кабелей;
- устройство на концах проложенных методом ГНБ трубопроводов колодцев, камер, дренажных систем, запорных устройств и др.
8.10.3 Состав и способы выполнения завершающих технологических операций должны быть предусмотрены согласованными проектными решениями на инженерные сети, в состав которых вошли участки проложенных методом ГНБ трубопроводов. Данные технологические операции находятся вне зоны ответственности подрядной организации, производящей работы с применением метода ГНБ, если иное не предусмотрено прямыми договорными обязанностями на устройство перехода ГНБ. Ответственность за соблюдение технических параметров, норм и правил в соответствии с требованиями СНиП, СП, РД для данного вида коммуникаций, а также сохранность трубопроводов проложенных методом ГНБ при производстве технологических операций лежит на организации, осуществляющей данный вид работ.
8.11 Специальные мероприятия при производстве работ в холодное время года
8.11.1 Настоящие рекомендации предполагают, что работы по прокладке коммуникаций методом ГНБ могут выполняться в условиях круглогодичного строительства и круглосуточно. При этом для повышения производительности и снижения дополнительных затрат работы по бурению рекомендуется выполнять при положительных температурах наружного воздуха.
8.11.2 При среднесуточных температурах ниже плюс 5°С, в холодный период, следует принимать специальные меры по обеспечению круглосуточной непрерывной работы:
- узел приготовления бурового раствора, оборудование для его перекачки и регенерации должны находится в тепляке;
- трубопроводы для подачи и откачки бурового раствора должны быть утеплены;
- для приготовления буровых растворов использовать воду с температурой плюс 10 ÷40°С и добавки обеспечивающие их морозоустойчивость.
8.11.3 При температуре наружного воздуха ниже минус 20°С бурение и перекачка буровых растворов, как правило, не предусматриваются.
8.11.4 Применение специальных технологических приемов (подогретая вода, незамерзающие буровые растворы и др.) следует также предусматривать при бурении и расширении буровых каналов в вечномерзлых грунтах.

9 Риски при ГНБ, их снижение и управление

9.1 Факторы риска
9.1.1 Как и любая другая область подземного строительства, прокладка подземных инженерных коммуникаций методом ГНБ связана с рисками возникновения технологических проблем, непредвиденных и аварийных ситуаций, которые могут сорвать сроки сдачи объекта, вызвать удорожание строительства или сделать его экономически нерентабельным. В отдельных случаях может потребоваться изменение трассы, прокладка нового перехода, полное изменение метода и технологии строительства.
9.1.2 Большая часть рисков, проявляющихся на стадии строительства, является следствием недостаточного объема информации, ошибок и неточностей в проектной документации.
9.1.3 Недостаточный объем и неточности инженерных изысканий приводят к рискам ошибок в геологическом разрезе (колонке) и значениях характеристик грунтов, ошибок в топографическом плане и профиле, неправильному определению положения существующих коммуникаций в плане и профиле.
9.1.4 На стадии проектирования, из-за неполноты исходных данных и недостаточной проработки проекта, возможны риски ошибок в построении трассы перехода, определении силовых характеристик протягивания, подборе буровой установки, штанг, бурового инструмента, характеристик и состава бурового раствора. Недочеты в составлении сметы приведут к недостаточному финансированию строительства.
9.2 Технологические риски
9.2.1 На стадии строительства из-за непредвиденных геотехнических условий и выбора недостаточно эффективных проектно-технологических решений, возможен риск возникновения технологических проблем и аварийных ситуаций, включая:
- потерю бурового инструмента;
- отклонения от проектной трассы бурения;
- обрушение скважины;
- осадки или выпоры поверхности;
- выход бурового раствора на поверхность, в водоем, в подземные сооружения и коммуникации по трассе бурения, из-за избыточного давления подачи раствора, недостаточной глубины покрытия;
- загрязнение грунтовых вод химическими и полимерными добавками к буровым растворам (кальцинированная сода, полимеры, активные и моющие вещества);
- загрязнение природной (городской) среды отработанным раствором и шламом в местах расположения стройплощадок;
- повреждения трубопровода из-за превышение предельно-допускаемого значения усилия протяжки по прочности трубы;
- повреждения защитного покрытия труб;
- недостаточность усилия тяги буровой установки;
- заклинивание трубопровода при протягивании.
Риски при производстве работ, их причины и последствия приведены в таблице 9.1.
9.2.2 В случае возникновения аварийных ситуаций буровой инструмент, вся скважинная сборка или часть трубопровода могут быть потеряны. Доставать оставленное в скважине оборудование, в большинстве случаев, технически возможно, однако следует сопоставить стоимость и трудоемкость этих работ, связанных чаще всего с раскопками поверхности, со стоимостью оставленного оборудования.
9.3 Снижение рисков
9.3.1 Для снижения рисков возникновения технологических проблем и аварийных ситуаций необходимо:
- наличие достоверной инженерно-геологической и гидрогеологической информации, ее правильный учет;
- построение на стадии проектирования оптимальной трассы бурения, включая углы входа и выхода, радиусы изгиба, заглубление, длины участков и др.;
- применение надежного оборудования и технологии, соответствующей инженерно-геологическим условиям;
- использование эффективных буровых растворов, в объемах достаточных для пилотного бурения, расширения скважины и протягивания трубопровода, с учетом положений р. 11 настоящего СТО;
- использование надежных методов и технических средств контроля при бурении, расширении и протягивании трубопровода;
- не допускать перерыва между последовательным расширением бурового канала и протягиванием трубопровода, а также в процессе протягивания;
- допускать к проведению работ квалифицированный персонал, прошедший специальное обучение;
- в сложных инженерно-геологических условиях предусматривать дополнительные технологические мероприятия по предотвращению аварийных ситуаций, а также стадии проектирования рассмотреть возможность  устройства резервного перехода и наметить его возможное местоположение.
9.3.2 К сложным инженерно-геологическим условиям проходки, для которых велик риск выхода раствора из скважины, относятся:
- трещиноватая порода;
- крупнозернистый проницаемый грунт;
- значительный перепад высот входа и выхода;
- малая глубина бурения;
- наличие по трассе существующих сооружений, скважин;
- напорные воды.
Для этих условий, на стадии проектирования, следует рассматривать применение дополнительных мероприятий по обеспечению производства работ, приведенных в р. 8.5 настоящего СТО.
9.3.3 Устойчивость скважины должна обеспечиваться подбором состава бурового раствора и соблюдением технологических параметров его подачи на забой. Рекомендуемые составы и характеристики бурового раствора приведены в р. 11  настоящего СТО.
9.3.4 Для каждого типа грунта необходимо использовать определенные ППР соотношения между давлением подачи бурового раствора, диаметром выходных сопел буровой головки (определяют поступающий объем раствора), показателями вязкости бурового раствора и скорости прямого и обратного хода. Рекомендации по выбору технологических параметров бурения приведены в р.8.6 и таблице 8.2.
9.3.5 При расширении бурового канала и протягивании трубопровода возможен риск возникновения перед расширителем так называемого «гидрозамка» - гидравлического сопротивления превышающего мощность тяги буровой установки, возникающего из-за потери циркуляции. Для обеспечения циркуляции и снижения риска возникновения «гидрозамка» необходимо:
- при бурении, расширении и протяжке подавать в скважину достаточное количество бурового раствора, не допуская перерывов, в соответствии с рекомендациями р.11 настоящего СТО;
- ограничивать скорости проходки при расширении и протягивании трубопровода в соответствии с рекомендациями п.п.8.6.7, 8.6.8, 8.7.8-8.7.10 настоящего СТО;
- использовать расширители, соответствующие гидрогеологическим условиям проходки в соответствии с рекомендациями п. 10.3 настоящего СТО;
- при невозможности дальнейшей протяжки, извлечь расширитель и выполнить повторное бурение пилотной скважины.
9.3.6 При планировании строительства необходимо учитывать, что риски при использовании метода ГНБ, как правило, гораздо меньше чем у традиционного траншейного способа. В частности следующие риски сводятся к минимуму или исключены:
- нарушение дневной поверхности и городской постройки;
- обрушение береговых склонов и стеснение речного русла;
- всплытие трубы при паводке или ледоходе;
- повреждение труб якорем или другими действиями третьих лиц.
9.4 Управление рисками
9.4.1 Управление рисками при прокладке коммуникаций методом ГНБ включает:
- оценку, на стадии проектирования и подготовки к строительству, возможности возникновения технологических проблем и аварийных ситуаций, приводящих к отрицательному результату или значительному удорожанию работ;
- контроль за неукоснительным выполнением требований нормативных, руководящих и инструктивных документов на стадиях проведения инженерных изысканий и проектирования;
- производственный технологический контроль в процессе строительства в соответствии с положениями р. 13 настоящего СТО;
- своевременное и оперативное реагирование на изменения инженерных и гидрогеологических условий проходки, включая корректировку состава бурового раствора, технологии бурения, проведение дополнительных мероприятий по обеспечению производства работ (р. 8.5), использование вспомогательного оборудования и т.п.
9.4.2 Риски ГНБ могут быть застрахованы страховыми компаниями. Страхования рисков подразделяются на имущественные и от несчастных случаев. При имущественном страховании возможны два вида договоров: расширенный – от всех рисков, материальных потерь или ущерба, нанесенного имуществу; стандартный – от пожаров. Рекомендуется заключение расширенных страховых договоров. Цель страхования от несчастных случаев – защитить предприятие при телесном повреждении или личном ущербе, возникшем в результате его деятельности.
9.4.3 Управление рисками ГНБ предусматривает создание резерва денежных средств на вновь выявленную или аварийную работу для покрытия непредвиденных расходов.

10 Оборудование для производства работ

10.1 Состав оборудования
10.1.1 Основное технологическое оборудование необходимое для производства работ включает: буровую установку в комплекте с буровым инструментом, оборудование для приготовления, подачи, регенерации бурового раствора, контрольные радиолокационные системы.

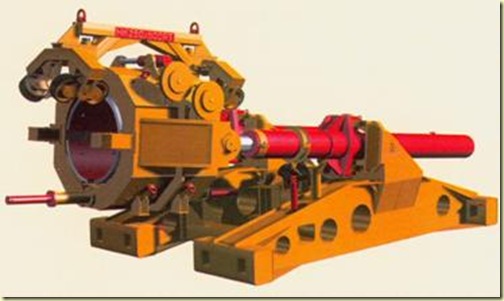

10.1.2 К дополнительному оборудованию относятся: доталкиватели труб, усилители тяги, емкости для хранения бурового раствора, шламовые и водяные насосы, технологические трубопроводы и шланги для подачи раствора или воды.
10.1.3 Применение импортного бурового, растворного, грузоподъемного и транспортного оборудования допускается при проверке соответствия требованиям Российских норм и правил безопасности.
10.2 Буровые установки
10.2.1 Буровая установка (рисунок 10.1) является единым комплексом взаимосвязанных механизмов и устройств, обеспечивающих под управлением оператора технологический процесс прокладки трубопровода методом горизонтального направленного бурения, включая передвижение, закрепление на точке бурения, сборку, вращение и подачу буровой колонны, подачу бурового раствора, контроль и корректировку направления бурения, протягивание расширителей и трубопровода.
10.2.2 В соответствии с установившейся классификацией и в зависимости от развиваемой силы тяги установки ГНБ подразделяют на следующие типы: мини - до 100кН, миди - от 100 до 400 кН, макси - от 400 до 2500 кН и мега - более 2500 кН. Классификация, возможные области применения  и основные характеристики приведены в таблице 10.1.
Таблица 10.1 - Классификация и основные характеристики
Тип буровой установки Область применения Максимальная тяговая сила, кН Максимальный крутящий момент, кНм Вес, тн Максимальная длина бурения, м Максимальное расширение, мм
Мини В городских условиях для прокладки кабельных линий и ПЭ труб диаметром 200÷250 мм до 100 1-10 до 7 250 300
Миди В городских условиях и сельской местности при прокладке трубопроводов диаметром 600÷800 мм, при пересечениях транспортных магистралей и небольших водных путей. 100-400 10-30 7-25 750 1000
Макси При прокладке трубопроводов большой длины с диаметром  1000÷1250 мм. 400-2500 30-100 25-60 1200 1500
Мега При прокладке магистральных трубопроводов очень большой длины и диаметром 1400÷1800 мм. более 2500 более 100 более 60 3000 2000

10.2.3 Буровые установки типа Мини, Миди (частично Макси) как правило, представляют собой самоходные устройства (на гусеничном ходу). Установки типа Мега (частично Макси), а также специализированные системы бурения из шахты или колодца, не оборудуются приводом и ходовым механизмом, а размещаются на опорной раме, непосредственно устанавливаемой на спланированной грунтовой поверхности и закрепляемой при помощи анкерных устройств (рамная буровая установка). Большие буровые установки могут размещаться на трейлерном автоприцепе (трейлерные буровые установки), или компоноваться в виде отдельных модулей, транспортируемых в стандартных контейнерах автотранспортом и монтируемых на месте производства работ (рисунок 10.2).
10.2.4 Подбор буровой установки для конкретного объекта следует производить на основании данных по типу, диаметру и длине предполагаемого к прокладке трубопровода, инженерно-геологическим условиям строительства, с учетом требований по обеспечению необходимых значений усилий тяги и крутящего момента. Для обеспечения протягивания буровая установка должна обеспечивать силу тяги (Pт) не менее: Pт≥к1·Р(б)
к1- 1,5÷2,5 – коэффициент запаса по тяге буровой установки, в зависимости от инженерно-геологических условий [13].
Р(б) – расчетное значение общего усилия протягивания трубопровода при неблагоприятных условиях (обрушение грунта по длине бурового канала, фильтрация раствора в грунт приложение Б.3).
10.2.5 Крутящий момент и скорость вращения шпинделя обеспечивают мощность передаваемую от буровой установки, через штанги, на буровую головку и расширитель*. Для обеспечения разработки грунта при проходке пилотной скважины и расширении бурового канала буровая установка должна развивать крутящий момент (Мб) не менее:
Мбclip_image033М· к2
к2 - коэффициент запаса по мощности буровой установки 1,2÷1,5;
clip_image033[1]М – наибольшее расчетное значение суммарного крутящего момента для проходки пилотной скважины или расширение канала (приложение Б.2, Б.3).
10.2.6 Для предварительного определения типа и требуемых характеристик буровой установки возможно использовать данные по классификации оборудования, приведенные в таблице 10.1 или эмпирическое правило: буровая установка должна иметь возможность развивать тяговое усилие не менее чем в 2 раза превышающее вес протягиваемой плети трубопровода [12].
____________________
* за исключением, когда дополнительная мощность передается на буровой инструмент при использовании забойного двигателя.
clip_image034
1 – ходовой механизм (чаще гусеничный с кабиной оператора);
2 – буровой лафет (оснащается сменной кассетой со штангами);
3 – гидравлическая система регулировки угла бурения;
4 – приводной механизм вращательного бурения и поступательного движения;
5 – буровая колонна из инвентарных штанг;
6 – гидравлическое зажимное устройство;
7 - буровая коронка;
8 – фиксирующее анкерное устройство (анкерная плита)

Рисунок 10.1– Принципиальная схема самоходной буровой установки  ГНБ
clip_image035
а) трейлерная, б) рамная, в) гусеничная, г) модульная установка.
Рисунок 10.2 – Типы буровых установок по способу транспортировки
10.3 Буровой инструмент
10.3.1 Буровые штанги
10.3.1.1 Собираемая в процессе бурения колонна буровых штанг должна обеспечить:
- передачу крутящего момента и осевого давления от буровой установки на скважинный породоразрушающий инструмент;
- перенос бурового раствора к буровому инструменту;
- передачу тягового усилия к расширителю и протягиваемому трубопроводу.
10.3.1.2 В качестве буровых штанг должны использоваться бесшовные цельнокатаные стальные трубы с пределом текучести по материалу не менее 525 МПа. Замки штанг должны обеспечить их равнопрочное, надежное и простое сборно-разборное соединение. Применяются, как правило, замки с конической резьбой, которая должна защищаться специальной смазкой для высоконагруженных соединений.
10.3.1.3 Буровые штанги определяются значениями следующих характеристик: длина, диаметр и толщина стенки штанги, тип резьбы, допускаемая нагрузка по прочности тяги и крутящему моменту замка, минимальный радиус изгиба. Типовые размеры штанг, соответствующие стандарту Американского Нефтяного института (API) [12], приведены в таблицах 10.2 и 10.3.
Таблица 10.2 – Стандартные размеры буровых штанг
Диаметр 60 73 89 102 114 127 140 168
Длина,м 2,0÷3,0 3÷4,5 4,5÷6,0 5,0÷6,0 5,0÷6,0 9,6÷10,6 9,6÷10,6 9,6÷10,6

Таблица 10.3 – Стандартные длины буровых штанг
Диапазон длины Длина без бурильного замка, м Длина с бурильным
замком, м
Диапазон 1 5,49 – 6, 71
Диапазон 2 8,23 – 9,14 8, 60 -9,50
Диапазон 3 11,59 – 13,72

10.3.1.4 Тип и размер применяемых буровых штанг должны соответствовать проектным значениям радиуса изгиба, силы тяги и крутящего момента по траектории бурения. Для малых буровых установок, как правило, применяютсяштанги длиной до 6 м и диаметром до 60 мм, для больших буровых установок ГНБ – диаметром до 160 мм.
10.3.1.5 Буровые штанги подвергаются износу за счет трения, особенно при бурении в твердых породах. Перед началом работ необходимо производить визуальный осмотр и инструментальный (измерительный, ультразвуковой, испытательный и т.п.) контроль буровых штанг, с отбраковкой имеющих нарушение геометрической формы, сильный износ и дефекты металла.
10.3.2 Породоразрушающий инструмент
10.3.2.1 Инструмент для бурения пилотной скважины (рисунок 10.3)
Для мягких и рыхлых грунтов обычно используют гидромониторные долота длиной от 300 до 1000 мм и диаметром от 40 до 200 мм.
Гидромониторные долота отличаются числом и размерами промывочных насадок. Как правило, используют не более 5 насадок с раскрывающимся диаметром от 1 до 10 мм. Для регулировки направления бурения управляющая поверхность головки гидромониторного долота, либо вся труба долота выполняются со скосом  под небольшим углом.
Для грунтов средней твёрдости и плотности используют шарошечное долото с гидромониторными насадками, которые способны механически разрушать горную породу. Для шарошечного долота рекомендуется использовать забойные двигатели.
Для твёрдых  пород используют твёрдосплавный буровой инструмент. Передовой бур (пионер) со сменными насадками и буровая лопатка  предназначены для проведения универсальных работ по разрушению грунта и регулировке угла бурения.
Буровой инструмент для пилотной скважины
Рисунок 10.3 – Буровой инструмент для пилотной скважины
10.3.2.2 Инструмент для расширения скважины (рисунок 10.4)
Для мягких грунтов обычно используют расширители цилиндрического типа с насадками.
Для средне-твердых грунтов применяют однозубые фрезы или  летучие резцы, состоящие из режущего кольца, соединённого с центральной бурильной трубой через три или более распорки. Насадки могут быть расположены либо в кольце, либо в распорках. Плоское долото можно также монтировать на кольце и распорках, в качестве механической защиты и непосредственной функции выемки грунта.
При очень твёрдых формациях (скальные породы) используют раздвижные буровые расширители, состоящие из твёрдосплавных шарошек, установленных вокруг центральной, стабильной бурильной трубы. Струйные насадки, смонтированные на расширителях, очищают шарошки и транспортируют буровой шлам к выходу из скважины.
Расширители для разных типов грунта
Рисунок 10.4 – Расширители для разных типов грунта
10.3.2.3 Для обеспечения необходимого расширения скважины, следует использовать цилиндрические расширители увеличивающегося диаметра, при этом передняя секция последующего расширителя должна быть равна максимальному диаметру предыдущего. Цилиндрические расширители должны быть снабжены стабилизаторами для фиксации и предотвращения качания буровой колонны в скважине во время расширения.
10.3.2.4 В качестве вспомогательного оборудования буровой колонны, применяют переходники и переводники для соединения штанги с буром, римером, вертлюгом. Вертлюг предотвращает скручивание протягиваемого трубопровода.
10.4 Оборудование для приготовления, подачи и регенерации бурового раствора
10.4.1 Буровой раствор следует приготавливать перед началом бурения и постоянно пополнять в процессе бурения, расширения скважины и протягивания. В состав данного вида оборудования должны входить: поддон (бункер) для складирования бентонитового глинопорошка и дополнительных реагентов, смесительная установка, баки для бурового раствора, насос высокого давления, установки очистки и обогащения раствора для его повторного использования. С установками миди и макси классов целесообразно использовать два бака: для подготовительного рабочего раствора и для перемешивания. Характеристики некоторых типов оборудования приведены в приложении А.2.
10.4.2 Буровые установки мини и миди классов могут укомплектовываться компактными смесителями непрерывного действия. Для обеспечения эффективной работы такого рода смесителей необходимо использование высококачественных бентонитовых глинопорошков не требующих длительного перемешивания и разбухающих в форсунке буровой головки.
10.4.3 Оборудование для очистки и регенерации бурового раствора, обеспечивающее его повторное использование и снижающее затраты на проведение работ, целесообразно использовать при прокладке трубопроводов большого диаметра при значительных расходах раствора, как правило, для буровых установок с тягой более 400 кН. Состав данного вида оборудования, порядок очистки и регенерации, а также методы контроля приведены в п. 11.7 настоящего СТО.
10.5 Системы локации
10.5.1 При проходке пилотной скважины следует обеспечить постоянный контроль за положением бурового инструмента при помощи специализированных систем локации, позволяющих отслеживать: глубину бурения, угол наклона трассы к горизонту, азимут скважины, отклонение в плане, положение буровой головки, гидро-геологические условия, температуру грунта, давление бурового раствора.
Типовая схема действия системы подземной локации приведена на рисунке 10.5.
10.5.2 Локационная система, как правило, состоит из приемника-локатора, удаленного дисплея (повторителя) и излучателя-зонда, помещаемого непосредственно за буровой головкой. Погрешность измерений должна находиться в пределах 5%. Характеристики распространенных систем  локации приведены в приложении А.3.

Схема действия системы подземной локации
Рисунок 10.5 – Схема действия системы подземной локации
Контрольно-измерительные приборы для определения
Рисунок 10.6 - Контрольно-измерительные приборы для определения
положения бурового инструмента
10.6 Дополнительное оборудование для протягивания трубопровода
10.6.1 В качестве дополнительного оборудования, обеспечивающего проведение работ по протягиванию в сложных инженерно-геологических условиях, при большой длине и диаметре прокладываемого трубопровода, могут быть применены гидравлические доталкиватели труб или усилитель тяги.
10.6.2 Доталкиватель труб (рисунок 10.7) монтируется в месте выхода скважины и сборки трубопровода. Технология работ с использованием доталкивателя на первых этапах не отличается от традиционной: проводится пилотное бурение и выполняется требуемое количество предварительных расширений диаметра скважины. На стадии протягивания трубопровода (доталкиватель в дополнение к силе тяги буровой установки) должен обеспечить проталкивающие усилия в направлении буровой установки. За счет использования объединенной мощности установки ГНБ и доталкивателя достигается оптимальное распределение усилий на различных стадиях протяжки.
clip_image040
Рисунок 10.7 - Доталкиватель с усилием до 500 тс труб «Pipe Thruster» фирмы «Herrenkneht AG»
clip_image04110.6.3 Усилитель тяги (рисунок 10.8) используется как дополнительное навесное оборудование для увеличения тягового усилия на буровых штангах  при совместной работе с установкой ГНБ. При этом установка ГНБ обеспечивает, главным образом, вращение штанг, расположенных внутри узла зажима установки. Применение установки усилителей тяги позволяет выполнять работы по прокладке труб большего диаметра более легкими установками, что может быть важно при работе в стесненных условиях.
Рисунок 10.8 - Тяговая установка (усилитель тяги) ЛГИ-200 с усилием до 200 тс ЗАО «АВА Гидросистемы» (С-Петербург)
11 Буровые растворы

11.1 Функции и показатели качества бурового раствора
11.1.1 Применяемый при бурении пилотной скважины, расширении бурового канала и протягивании трубопровода, буровой раствор должен обеспечивать:
- удержание во взвешенном состоянии частиц выбуренной породы, (особенно при остановке подающего насоса) и вынос их из скважины;
- предупреждение набухания и налипания частиц выбуренной породы на буровой инструмент, штанги и протягиваемый трубопровод при бурении в связанных грунтах (по классификации ГОСТ 25100-95);
- укрепление стенок скважины, предотвращение их обрушения, образование тонкой, прочной фильтрационной корки с низким уровнем водопроницаемости при бурении в несвязанных грунтах (по классификации ГОСТ 25100-95);
- смазку и охлаждение бурового инструмента и штанг;
- передачу гидравлической энергии забойному двигателю.
11.1.2 До начала производства работ на основании инженерных данных о горно-геологических условиях по трасе бурения должны определяется состав и свойства бурового раствора. Рекомендуется составить план, в котором определяется потребность в компонентах для приготовления бурового раствора и планируемое значение показателей бурового раствора. В процессе бурения состав раствора подлежит контролю и при необходимости корректировке.
11.1.3 Качество бурового раствора определяется следующими показателями:
- плотность;
- условная вязкость;
- реологические характеристики (динамическое напряжение сдвига, пластическая и эффективная вязкость, статическое напряжение сдвига);
- показатель фильтрации;
- толщина фильтрационной корки;
- процентное содержание песка;
- показатель активности ионов водорода (pH).
Рекомендуемые типовые значения показателей качества буровых растворов приведены в таблице 11.1.
Таблица 11.1
№ п/п Наименование параметров
бурового раствора
Единицы
измерения *
Рекомендуемое значение
1 Плотность г/см3 1, 015-1,04
2 Условная вязкость (глина, суглинок) c 30-45
3 Условная вязкость (супесь, песок) с 40-80
4 Условная вязкость (щебень, скальная порода) с 80-120 и более
5 Показатель фильтрации см3/30 мин менее 15
6 Толщина фильтрационной корки мм не более 2
7 Содержание песка мас. % менее 1,5

* Соотношения между принятыми единицами измерений и единицами измерений показателей буровых растворов по стандарту Американского Нефтяного института (API) приведены в приложении И.
11.1.4 Для каждого конкретного объекта прокладки подземных инженерных коммуникаций методом ГНБ, контрольные показатели качества бурового раствора должны уточняться на основании результатов подобранного состава бурового раствора.
11.2 Состав бурового раствора
11.2.1 Компоненты, применяемые для приготовления буровых растворов, должны иметь сертификат соответствия требованиям ГОСТ и ТУ, а также должны относиться к 4 классу опасности (малоопасные вещества) в соответствии с ГОСТ 12.1.007-76.
11.2.2 В качестве бурового раствора, как правило, применяются бентонитовые суспензии. При бурении в сложных горно-геологических условиях, например в активных глинах, могут быть использованы полимерные безглинистые растворы.
11.2.3 Для приготовления бурового раствора возможно использование воды из водопровода, естественных водоемов, колодцев и артезианских скважин. В отдельных случаях возможно использование морской воды в сочетании с соответствующими полимерными добавками. Вода для приготовления бурового раствора должна иметь следующие показатели:
- показатель активности ионов водорода воды (рН) должен быть не менее 7, рекомендуемое значение 8-10;
- содержание ионов кальция не более 240 мг/л или жесткость не более 20 odH (немецких градусов);
- содержание хлоридов не более 1000 мг/л;
- содержание хлора не более 100 мг/л.
Качество воды, а также ее соответствие приведенным показателям следует контролировать в процессе работ.
11.2.4 Для улучшения качества воды, а именно для регулирования показателя активности ионов водорода (рН) и снижения жесткости воды могут применяется: карбонат натрия (кальцинированная сода), гидрокарбонат натрия (натрий двууглекислый/пищевая сода), а также лимонная кислота (при завышенном рН).
Кальцинированную соду необходимо применять с целью повышения водородного показателя (рН) и удаления ионов кальция. В зависимости от концентрации ионов кальция в воде, используемой для приготовления бурового раствора, и требуемого уровня рН концентрация кальцинированной соды должна составлять 0,7-3,0 кг/м3.
Гидрокарбонат натрия (пищевая сода) и лимонная кислота могут быть использованы для снижения водородного показателя (рН) и удаления ионов кальция в случае цементного загрязнения.
11.2.5 Для приготовления буровых растворов рекомендуется использовать чистые щелочные бентониты, модифицированные бентониты (активированные полимерами), а также уже готовые смеси бентонитов и полимерных добавок. Для получения буровых растворов с высокими реологическими показателями рекомендуется использовать натриевый бентонит.
11.2.6 Полимерные и другие виды специальных добавок необходимо применять для регулирования свойств бурового раствора и получения планируемых параметров. Эти добавки могут использоваться в качестве:
- структурообразователей;
- модификаторов реологических параметров;
- понизителей фильтрации;
- стабилизаторов глин;
- смазывающих добавок;
- разжижителей;
- биоцидов и ингибиторов коррозии.
11.2.7 При бурении в связанных грунтах рекомендуется применять стабилизаторы глин и смазывающие добавки.
При бурении в несвязанных грунтах рекомендуется применять структурообразователи, модификаторы реологических параметров, понизители фильтрации, смазывающие добавки и, в случае необходимости (при использовании биоразлагаемых полимеров и длительном производстве работ с регенерацией бурового раствора), биоциды.
11.3 Расчет необходимого объема бурового раствора и количества его компонентов
11.3.1 Расчет требуемого объема бурового раствора производят по следующей формуле:
clip_image042, где
Vбр – объем бурового раствора, м3;
Dск – проектный диаметр скважины, м;
Lск – длина скважины, м;
Кр – коэффициент расхода бурового раствора, выражающий отношение объема прокачиваемого бурового раствора к выбуренной породе.
Для того чтобы обеспечить полную отчистку ствола скважины от выбуренной породы коэффициент расхода бурового раствора рекомендуется принимать согласно таблице11.2. Для машин до макси класса, для макси и мега коэффициент расхода будет увеличиваться и определяться по результатам работ.
Таблица 11.2.
Грунтовые условия Коэффициент расхода бурового раствора
Песок, гравий, скальная порода 2-3
Супесь, суглинок 3-4
Глина 3-4
Активная глина 6 и более

____________________________________________________________________
Примечание – Значения коэффициента расхода бурового раствора даны для установок класса мини и миди.
11.3.2 Количество компонентов бурового раствора необходимого для производства работ:
clip_image043, где
mк – масса (объем) компонента бурового раствора, кг (л);
Vбр – объем бурового раствора, м3;
ск – концентрация компонента бурового раствора, кг/м3 (л/м3). Рекомендуется применять концентрацию указанную производителем.
11.4 Приготовление бурового раствора
11.4.1 Буровой раствор следует готовить перед началом работ и постоянно пополнять в процессе строительства пилотной скважины, расширения бурового канала и протягивания трубопровода.
11.4.2 Наиболее распространенная технологическая схема блока приготовления бурового раствора включает: емкость для перемешивания компонентов бурового раствора, оснащенную гидравлическим и/или механическим перемешивателем, гидроэжекторный смеситель, оснащенный загрузочной воронкой, центробежный насос.
С использованием данной схемы приготовление бурового раствора должно осуществляется следующим образом. В емкость заливают расчетное (необходимое) количество воды, с помощь насоса ее подают по замкнутому циклу через гидроэжекторный смеситель, в случае если это необходимо, доводят качество воды до требуемого уровня, путем обработки химическими реагентами. Компоненты бурового раствора порционно загружаются в воронку, откуда подаются в гидроэжекторный смеситель, где осуществляется перемешивание с водой. Круговую циркуляцию следует останавливать только тогда, когда все расчетное количество реагентов смешано и основные технологические показатели бурового раствора близки к требуемым.
Компоненты для приготовления бурового раствора следует добавлять в следующем порядке: бентонит, полимеры и прочие добавки.
Готовый буровой раствор из емкости для приготовления может сразу подаваться к установке ГНБ, либо через промежуточную емкость для хранения готового бурового раствора.
11.5 Циркуляция бурового раствора
11.5.1 В процессе бурения пилотной скважины, расширения бурового канала и протягивании трубопровода следует обеспечить циркуляцию бурового раствора в скважине, т.е. постоянную подачу раствора по штангам к буровому инструменту и выход отработанного бурового раствора с частицами выбуренной породы в точке входа или выхода.
11.5.2 Для обеспечения циркуляции, удержания стенок скважины и предотвращения аварийных ситуаций в процессе бурения пилотной скважины, расширения бурового канала и протягивания трубопровода скважина должна быть наполнена буровым раствором, также необходимо подавать достаточное для выноса частиц выбуренной породы количество бурового раствора, не допускать перерывов подачи бурового раствора.
Объем бурового раствора, необходимый для поддержания циркуляции, по соотношению к объему выбуренной породы рекомендуется принимать согласно таблице 11.1.
11.6 Контроль параметров бурового раствора
11.6.1 В процессе производства работ должен производиться постоянный контроль качества бурового раствора, а именно контроль неизменности показателей указанных в п. 11.2.1. Задачей контроля качества бурового раствора в процессе производства работ является получение достоверной информации о текущих значениях его параметров с целью своевременного обнаружения их отклонений от проектных значений и принятия эффективных решений по регулированию его свойств. Кроме того с целью уточнения соответствия подобранного состава, количества подаваемого бурового раствора и скорости бурения следует контролировать буровой раствор в точке выхода.
11.6.2 Необходимо производить регулярную калибровку лабораторного оборудования, используемого для определения параметров бурового раствора, с целью получения достоверных данных. Частота поверок и порядок их проведения определяется в соответствии с требованиями производителя лабораторного оборудования.
11.6.3 Результаты измерений необходимо регистрировать. Рекомендуемая форма журнала контроля параметров бурового приведена в приложении К. При необходимости перечень контрольных параметров может быть дополнен и изменен, в соответствии с методикой проведения испытании.
11.6.4 Измерение плотности проводят с помощью рычажных весов, ареометра или пикнометра. Данный показатель позволяет определять содержание твердой фазы в буровом растворе по следующей формуле:
clip_image044, где
мас.тв.ф.% - процентное содержание твердой фазы, %.;
ρ – плотность бурового раствора, г/см3.
Плотность бурового раствора в точке выхода, содержащего частицы выбуренной породы, не должна превышать 1,4 г/см3.
11.6.5 Условная вязкость определяется временем истечения заданного объема бурового раствора через воронку, оснащенную стандартной вертикальной трубкой, косвенно характеризует гидравлическое сопротивление течению.
11.6.6 Для определения реологических показателей буровых растворов необходимо использовать ротационный вискозиметр. Существуют различные модели вискозиметров, отличающихся приводом (ручной, электрический), числом частот вращения наружного цилиндра, а также диапазоном скоростей сдвига и способами регистрации измеряемых величин. С целью получения значений всех реологических параметров рекомендуется использовать шестискоростные (3, 6, 100, 200, 300 и 600 мин-1) вискозиметры, позволяющие определять значения, непосредственно по данным об углах поворота шкалы прибора при стандартных частотах вращения.
В реологические свойства бурового раствора входят следующие параметры:
- пластическая вязкость - условная величина, показывающая долю эффективной вязкости, которая возникает вследствие структурообразования в потоке бурового раствора;
- эффективная вязкость - величина, косвенно характеризующая вязкостное сопротивление бурового раствора при определенной скорости сдвига;
-динамическое напряжение сдвига - величина, косвенно характеризующая прочностное сопротивление бурового раствора течению;
- статическое напряжение сдвига характеризует прочность тиксотропной структуры и интенсивность упрочнения во времени
11.6.7 Показатель фильтрации определяется с помощью фильтр-пресса по количеству отфильтрованной жидкости за определенное время при пропускании бурового раствора через бумажный фильтр ограниченной площади. Показатель фильтрации косвенно характеризует способность бурового раствора отфильтровываться через стенки ствола скважины.
11.6.8 Толщина фильтрационной корки определяется по толщине слоя на поверхности бумажном фильтре после определения уровня фильтрации.
11.6.9 Процентное содержание песка (частиц более 74 микрон) как правило, определяется для чистых буровых растворов, с помощью сита с ячейками менее 74 микрон. Данный показатель характеризует абразивность бурового раствора.
11.6.10 Измерение показателя активности ионов водорода (рН) буровых растворов, осуществляется с помощью индикаторных тест-полосок и потенциометрическим методом с помощью милливольтметра. Диапазон измерений индикаторных тест-полосок должен быть 0-14 рН, с шагом не более 1.
11.6.11 Определение жесткости воды и содержание хлоридов осуществляют с помощью индикаторных тест-полосок.
11.7 Очистка бурового раствора
11.7.1 Для очистки бурового раствора от шлама следует использовать комплекс механических устройств: вибрационные сита, гидроциклонные шламотделители (песко- и илоотделители), сепараторы, центрифуги, блоки химического усиления центрифуги. Для повышения эффективности работы очистных устройств возможно использование флокулянтов и коагулянтов.
11.7.2 В составе циркуляционной системы оборудования должно устанавливаться по следующей технологической цепочке: блок грубой отчистки от шлама (вибросита) – блок тонкой отчистки от шлама (песко- и илоотделители, сепаратор) – блок регулирования содержания твердой фазы (плотности бурового раствора) (центрифуга) - блок химического усиления центрифуги, позволяющий разделить твёрдую и жидкую фазы бурового раствора (БХУЦ и БКФ – блок коагуляции и флоккуляции).
11.7.3 Для эффективной отчистки бурового раствора от частиц выбуренной породы необходимо подбирать оптимальные параметры работы вибросит (подачу раствора, число сеток и размеры ячеек сетки) и гидроциклонных шламотделителей (подачу раствора, давление на выходе), а также поддерживать минимально возможными вязкость и плотность бурового раствора, регулируя скорость бурения и количество подаваемого бурового раствора.
11.7.4 Следует контролировать буровой раствор полученный после очистки, по параметрам указанным в п. 11.2.1, и, в случае необходимости, доводить их до требуемого уровня путем добавления необходимых компонентов или методом разбавления новым буровым раствором
11.8 Утилизация бурового раствора
11.8.1 В процессе производства работ, по мере заполнения рабочих котлованов, и/или после окончания работ отработанный буровой раствор должен вывозиться со строительной площадки с помощью специализированной техники.
11.8.2 При использовании системы отчистки бурового раствора, буровой шлам по мере накопления должен вывозиться со строительной площадки.
11.8.3 При отсутствии благоустройства территории, на значительном удалении от инженерных коммуникаций и объектов инфраструктуры, возможно захоронение отработанного бурового раствора или бурового шлама в земляных амбарах, с дальнейшим восстановлением планировки грунта.

12 Особенности прокладки газо- и нефтепродуктопроводов
12.1 Устройство подводных переходов
12.1.1 Устройство методом ГНБ подводных переходов газо- и нефтепродуктопроводов следует производить в соответствии со следующими нормативными и руководящими техническими документами:
- СНиП 2.05.06-85*. Магистральные трубопроводы;
- СНиП III-42-80*. Магистральные трубопроводы;
- СП 42-101-2003.Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб;
- СанПин 2.1.7.1322-03. Гигиенические требования к размещению и обезвреживанию отходов производства и потрнбления.
- Технический регламент о безопасности сетей газораспределения и газопотребления [18];
- Строительство подводных переходов нефтепроводов методом наклонно-направленного бурения. ОАО «АК «Транснефть» Руководящий документ. РД-91.040.00-КТН-308-09 [15];
- Инструкция по проведению технического надзора за прокладкой подводных переходов магистральных газопроводов методом горизонтального наклонного бурения. ОАО «Газпром». СТО Газпром 2-2.2-319-2009 [19].
12.1.2 Подводные переходы следует располагать на прямолинейных и слабоизогнутых участках рек, избегая пересечения широких многорукавных русел и излучин, имеющих спрямляющие потоки. Створ подводного перехода следует предусматривать перпендикулярным динамической оси потока, избегая участков, сложенных скальными грунтами.
12.1.3 Протяженность участка перехода определяется местоположением точек входа и выхода скважины. Допускается отклонение точки выхода пилотной скважины на дневную поверхность от проектного положения ≤ 1% от длины перехода, но не более плюс 9 м и минус 3 м по оси скважины, и 3 м по нормали к ней.
12.1.4 При прокладке газопровода методом горизонтального направленного бурения укладка сигнальной ленты для обозначения трассы газопровода не требуется. На границах прокладки газопровода методом ГНБ устанавливаются опознавательные знаки.
12.1.5 Трубы (марку стали, прочностные характеристики, толщину стенки) следует принимать с учетом повышенной сложности строительства и невозможности ремонта нефтепровода в процессе эксплуатации. Трубы должны иметь заводскую изоляцию с трехслойным полимерным покрытием толщиной 3-5 мм.
12.1.6 Толщина стенки труб должна удовлетворять требованиям СНиП 2.05.06-85* и приниматься с запасом, обеспечивающим повышенную эксплуатационную надежность перехода.
12.1.7 Подводные переходы газопроводов через водные преграды шириной по зеркалу воды более 75 м в межень должны быть оборудованы резервными нитками. Диаметр каждой нитки должен подбираться из условия обеспечения пропускной способности трубы по 0,75 расчетного расхода газа.
12.1.8 Расстояние в плане между параллельными нефте- и газопродуктопроводами должно быть не менее 15м.
12.1.9 Расстояние в свету в зоне пересечения нефте- и газопродуктопровода с другими инженерными сооружениями должно быть не менее 1м.
12.1.10 Прокладка газопроводов на подводных переходах предусматривается с заглублением в дно пересекаемых водных преград. Величина заглубления принимается в соответствии с требованиями СНиП 42-01-2002 с учетом возможных деформаций русла и перспективных дноуглубительных работ на русловых участках в течение 25 лет (углубление дна, расширения, срезки, переформирование русла, размыв берегов и т.п.).
12.1.11 Заглубление нефте- и газопродуктопровода следует принимать не менее 6 м от самой низкой отметки дна на участке перехода и не менее 2 м от линии возможного размыва или прогнозируемого дноуглубления русла на срок эксплуатации прокладываемой коммуникации. Прогноз должен производиться в соответствии с требованиями п.6.6.СНиП 2.05.06-85* и отражаться в проектной документации.
12.1.12 Проектные отметки верха трубопровода на переходе следует назначать не менее чем на 2 м ниже предельного профиля по прогнозу деформаций русла и берегов пересекаемой водной преграды. Прогноз деформаций русла и берегов составляется на расчетный 3-х кратный период эксплуатации перехода (100 лет).
12.1.13 Минимальный слой грунта должен быть достаточным, чтобы исключить возможность прорыва бурового раствора и попадания его в водную среду.
12.1.14 Угол входа скважины определяется топографическими и геологическими условиями и находится в интервале от 8º до 15º. При перепаде отметок забуривания и нижней точки скважины 30-45 м и диаметре трубопровода до 500 мм угол входа может быть увеличен до 20º. Угол выхода должен находиться в пределах 5º -8º.
12.1.15 Радиусы трассировки должны быть не менее допустимого радиуса упругого изгиба нефтепродуктопровода.
Rg≥1200·dн,
где dн- наружный диаметр трубопровода. Рекомендуется принимать минимальный радиус трассировки нефтепровода диаметром 820 мм и более равным 1400·dн.
12.1.16 Диаметр ствола скважины принимается в зависимости от геологических условий в пределах: Dc=(1,2-1,5)dн.
12.1.17 Емкости для отработанного бурового раствора должны быть предусмотрены на обоих берегах.
12.1.18 На подводных переходах через несудоходные и несплавные водные преграды, а также в скальных грунтах разрешается уменьшение глубины укладки нефтепродуктопроводов, но их верх (балласта, футеровки) во всех случаях должен быть не ниже отметки возможного размыва дна водоема на расчетный срок эксплуатации.
12.1.19  На участках со слабыми несущими грунтами в проекте должны быть предусмотрены инженерные мероприятия по усилению естественного основания площадок и водоотводу: устройство лежневых оснований, оснований из дренирующих грунтов, устройство водопропускных сооружений и дренажных канав, тампонирование грунтов, отсыпка ограждающих дамб на   подтопляемых территориях.
12.2 Покрытия  труб, изоляция стыков
12.2.1 К качеству защитного покрытия предъявляются повышенные требования, обусловленные технологией прокладки трубопроводов способом ГНБ и невозможностью последующего ремонта покрытия. Изоляционное покрытие должно иметь высокие адгезионные характеристики и быть устойчивым к сдвигу, к продавливанию и истиранию. В необходимых случаях используется дополнительное защитное покрытие под теплоизоляцию.
12.2.2 Физико-механические и геометрические характеристики покрытия стальных труб должны соответствовать ГОСТ Р 51164-98. Сварочные швы при стыковании протягиваемых стальных труб должны также подвергаться защитной антикоррозионной обработке.
12.2.3 Для строительства участков трубопровода, прокладываемых методом ГНБ, должны применяться трубы с заводским трехслойным полипропиленовым или полиэтиленовым покрытиями усиленного типа специального исполнения. По сравнению с заводскими покрытиями нормального исполнения, толщина покрытий специального использования должна быть увеличена на 0.2-0.5 мм (в зависимости от диаметров труб).
12.2.4 В соответствии с требованиями СНиП 42-01-2002 и СП 42-101-2003 при строительстве стальных газопроводов способом ГНБ применяют изоляционные покрытия труб весьма усиленного типа, выполненные в заводских условиях в соответствии с ГОСТ 9.602 и состоящие из:
- адгезионного подслоя на основе сэвилена с адгезионно-активными добавками;
- слоя экструдированного полиэтилена:
- для труб диаметром до 250 мм - толщина слоя не менее 2,5 мм, адгезия к стальной поверхности - не менее 35 Н/см, прочность при ударе - не менее 12,5 Дж, отсутствие пробоя при испытательном электрическом напряжении - не менее 12,5 кВ;
- для труб диаметром до 500 мм - толщина слоя не менее 3,0 мм, адгезия к стальной поверхности - не менее 35 Н/см, прочность при ударе - не менее 15 Дж, отсутствие пробоя при испытательном электрическом напряжении - не менее 15,0 кВ;
- для труб диаметром св. 500 мм - толщина слоя не менее 3,5 мм, адгезия к стальной поверхности - не менее 35 Н/см, прочность при ударе - не менее 17,5 Дж, отсутствие пробоя при испытательном электрическом напряжении - не менее 17,5 кВ.
12.2.5 Тип изоляционного покрытия должен определяться проектом. Концы труб на длине 120±20 мм или по требованию потребителя – 150-180 мм должны быть свободными от изоляции и иметь защитное (консервационное) покрытие на период транспортирования и хранения труб.
12.2.6 В качестве теплоизоляции во многих случаях используют пенополиуретановые системы (ППУ - изоляция), обеспечивающие работу системы с температурой теплоносителя до 130°С, при возможности кратковременного повышения температуры до 150°С. Поверх слоя ППУ – изоляция для протягиваемых труб должна быть нанесена (в заводских условиях) защитная полиэтиленовая оболочка, предохраняющая от механических повреждении, воздействий влаги, а также предотвращающая диффозию ППУ и обеспечивающая защиту от коррозии.
12.2.7 При протягивании стальных труб больших диаметров (dн> 500 мм) в скальных грунтах и грунтах с повышенным содержанием обломочного материала, для восприятия абразивных нагрузок толщина защитного слоя может быть увеличена до 10÷15 мм.
12.2.8 Изоляция сварных стыков должна производиться термоусаживающимися манжетами. Нахлест изоляции стыка на заводское покрытие должен быть не менее 7.5 см. Край заводского покрытия на ширину нахлеста должен обрабатываться для придания ему шероховатости.
12.2.9 Физико-механические свойства изоляционного покрытия сварных стыков на основе термоусаживающихся материалов должны соответствовать требованиям ГОСТ Р 51164-98. Для труб с трехслойным полиэтиленовым покрытием должны применяться термоусаживающиеся манжеты на основе полиэтилена, для труб с полипропиленовым покрытием – термоусаживающиеся манжеты на основе полипропилена или совместимые с заводским покрытием манжеты на основе полиэтилена, а также комплект (ТВК) из двух манжет (основной и защитной), специально разработанный для прокладки трубопроводов методом ГНБ.
12.2.10 Допускается изоляцию стыковых сварных соединений газопровода в условиях трассы выполнять: полимерными липкими лентами на основе поливинилхлорида, состоящими из слоев, грунтовки битумно-полимерной типа ГТ-760ин или полимерной типа ГТП-831, не менее трех слоев ленты поливинилхлоридной изоляционного типа ПВХ-БК, ПВХ-Л, ПВХ-СК общей толщиной не менее 1,2 мм, не менее одного слоя защитной обертки типа ПЭКОМ или ПДБ, общей толщиной не менее 0,6 мм, полимерными липкими лентами на основе полиэтилена, состоящими из слоев, грунтовки полимерной типа П-001, не менее двух слоев ленты полиэтиленовой дублированной типа Полилен или НКПЭЛ общей толщиной не менее 1,2 мм; не менее одного слоя защитной обертки на основе полиэтилена типа Полилен-0, толщиной не менее 0,6 мм.
12.2.11 Изоляционные покрытия липкими лентами должны отвечать следующим требованиям:
- прочность при разрыве при температуре 20°С не менее 18,0 МПа;
- относительное удлинение при температуре 20°С не менее 200%;
- температура хрупкости не выше минус 60°С;
- адгезия при температуре 20°С к стали - не менее 20 Н/см, ленты к ленте - не менее 7 Н/см, обертки к ленте - не менее 5 Н/см.
12.2.12 Для контроля состояния изоляции на обоих концах подводного перехода должна быть предусмотрена установка контрольно-измерительных пунктов, на клеммник которых подсоединяются 4 вывода изолированным кабелем от нефтепродуктопровода с расстоянием между ними: 10, 100 и 10 м.
12.3 Контроль качества соединений
12.3.1 При сварке трубопровода должны производиться следующие виды контроля: операционный контроль в процессе сборки и сварки стыков, визуальный осмотр стыков, неразрушающие методы контроля (100%). Контроль сварных соединений должен выполняться в соответствии с требованиями СНиП III-42-80*, ВСН 008-88, ВСН 012-88.
12.3.2 При изоляции зоны сварных стыков с применением термоусаживающихся манжет должны выполняться следующие виды контроля:
- входной контроль используемых материалов;
- визуальный или инструментальный контроль за степенью очистки металлической поверхности;
- инструментальный контроль за температурными режимами подогрева трубы и ее термоусадки;
- визуальный и инструментальный контроль качества защитного покрытия.
12.3.3 Качество защитного покрытия зоны сварного стыка, выполненного термоусаживающимися (или иными) материалами, должно удовлетворять ГОСТ Р 51164-98.
12.3.4 Сплошность изоляционного покрытия трубопровода, подготовленного к укладке, должна контролироваться с помощью искрового дефектоскопа в соответствии с требованиями ГОСТ Р 51164-98 (п.17, табл.2). Контролю подлежит вся поверхность трубопровода.
12.4 Очистка полости трубопровода
12.4.1 Полость трубопровода должна быть очищена от окалины и грата, а также от случайно попавших при строительстве предметов. Очистку полости трубопровода производят промывкой водой с пропуском очистного или разделительного устройства в соответствии с Регламентом по технической эксплуатации переходов магистральных нефтепродуктопроводов через водные преграды.
12.4.2 Очистка полости переходов через водные преграды должна производиться путем пропуска эластичных поршней-разделителей следующим образом:
на газопроводах – промывкой, осуществляемой в процессе заполнения водой для предварительного гидравлического испытания, или продувкой, осуществляемой до испытания переходов;
на нефтепродуктопроводах – промывкой, осуществляемой в процессе заполнения трубопровода водой для гидравлического испытания переходов.
12.4.3 При сливе использованной воды после очистки должны соблюдаться требования Федерального Закона РФ «Об охране окружающей среды», СНиП III-42-80*.
12.4.4 Слив воды должен производиться в подготовленные земляные емкости оборудованные противофильтрационными оболочками.
12.5 Контроль состояния покрытия после протягивания
12.5.1 Изоляционное покрытие после протягивания трубопровода должно контролироваться методом катодной поляризации  и не раньше чем через сутки после окончания работ по протаскиванию в соответствии с ВСН 008-88 и «Инструкцией по контролю состояния изоляции законченных строительством участков трубопроводов катодной поляризацией» [20].  По результатам проверки оформляется акт оценки качества изоляции законченных строительством подземных участков трубопроводов по форме и в соответствии с ВСН 012-88, часть II.
12.5.2 После окончания прокладки подводного перехода и подсоединения его к смежным участкам должен проводиться повторный контроль качества изоляции согласно требованиям ГОСТ Р  51164-98.
12.6 Порядок проведения приемочных испытаний на прочность и герметичность
12.6.1 В соответствии с требованиями СНиП III-42-80* переходы магистральных трубопроводов подлежат испытанию на прочность и проверке на герметичность в три этапа: 1-й этап – после сварке на стапеле или на площадке, но до изоляции; 2-й этап – после протягивания; 3-й этап – одновременно с прилегающими участками, если иное не определено проектной документацией.
12.6.2 Очистку полости и испытания на прочность и проверку на герметичность следует проводить по разработанной подрядчиком и согласованной в установленном порядке с проектировщиком, заказчиком, организацией, уполномоченной на проведение контроля за соблюдением требований промышленной безопасности и обеспечением работоспособности объектов, эксплуатирующей организацией и утвержденной председателем комиссии по испытанию трубопровода инструкции по очистке, испытанию на прочность и проверке на герметичность [21].
12.6.3 Инструкция по очистке, испытанию на прочность и проверке на герметичность должна предусматривать в соответствии с требованиями СНиП III-42-80*:
- способы, параметры и последовательность выполнения работ;
- схему очистки и испытания трубопровода;
- методы и средства выявления и устранения отказов (застревание поршней, утечки, разрывы и т.д.);
- схему организации связи;
- требования техники безопасности, пожарной безопасности и указания о размерах охранных зон;
- места забора и слива воды при гидравлических испытаниях, согласованные с землепользователями или водопользователями;
- требования по охране окружающей среды.
12.6.4 Испытание трубопровода на прочность и проверку на герметичность следует производить гидравлическим (водой, незамерзающими жидкостями) или пневматическим (воздухом, природным газом) способом для газопроводов и гидравлическим способом для нефтепродуктопроводов.
12.6.5 Оборудование для гидравлического испытания должно включать гидравлический пресс (насос), манометр, мерный бак или водомер для измерения количества подкачиваемой воды и величины утечки. На концах испытуемого оборудования устанавливаются заглушки.
12.6.6 При испытании трубопровода на прочность выполняются следующие операции:
- постепенно повышают давление в звеньях трубопровода (по 0.3-0.5 МПа) с выдерживанием давления на каждой ступени не менее 5 мин;
- при достижении испытательного давления в течение 10 мин не допускают падения давления больше чем на 0.1 МПа, производя дополнительную подкачку воды.
12.6.7 Проверку на герметичность необходимо производить после испытания на прочность и снижения испытательного давления до максимального рабочего, принятого по проекту.
12.6.8 Трубопровод считается выдержавшим испытание на прочность и проверку на герметичность, если за время испытания трубопровода на прочность при достижении испытательного давления не произойдет разрыва труб, нарушения стыковых соединений, утечка воды,  а при проверке на герметичность не будут обнаружены утечки.

13 Контроль качества, авторский надзор и приемка работ

13.1 Общие положения
13.1.1 Контроль качества прокладки подземных трубопроводов методом ГНБ должен осуществляться в соответствии с требованиями действующих нормативных (СНиП, СП, ВСН), руководящих (РД) и инструктивных (И) технических документов для данного вида инженерных коммуникаций, а также с учетом положений настоящего СТО.
13.1.2 При прокладке подземных инженерных коммуникаций методом ГНБ  надлежит выполнять все виды производственного контроля, предусмотренные СНиП 12-01-2004 - входной, операционный, приемочный и инспекционный. При входном контроле проверяют качество поступающих на стройплощадку конструкций, изделий и материалов. Операционный контроль обеспечивает качество выполнения буровых и строительно-монтажных работ. Приемочный – качество и соответствие проекту проложенного трубопровода. Результаты контроля качества следует фиксировать в журналах работ, в актах на скрытые работы, актах приемки и др. производственных документах.
13.1.3 Проектная организация должна осуществлять авторский надзор за выполнением технических решений и требований принятого к производству проекта. При необходимости выполнять корректировку или согласования обоснованных изменений к проекту.
13.2 Входной контроль
13.2.1 Входному контролю должны подвергаться все поступающие на строительство материалы и изделия, в т.ч. предназначенные к прокладке трубы, детали и узлы трубопроводов, компоненты буровых растворов, технологическое оборудование, сварочные, изоляционные расходные материалы и т.п.
13.2.2 Входной контроль возлагается на службу производственно-технологической комплектации подрядной организации – исполнителя работ по ГНБ.
13.2.3 Все поступающие материалы и изделия должны соответствовать требованиям ГОСТ или Технических условий (ТУ). При входном контроле проверяется наличие сертификатов, паспортов, актов испытаний и других документов, устанавливающих качество, а также соответствие материалов изделий ГОСТ, ТУ. Также необходимо проверять соответствие марок, типов, характеристик материалов и изделий, указанным в проектной документации. При необходимости выполняются дополнительные испытания и сертификация.
13.2.4 При прокладке методом ГНБ магистральных газо- и нефтепродуктопроводов входной контроль труб, трубных изделий, запорной арматуры, сварочных и изоляционных материалов вести в соответствии с СТО Газпром 2-2.2-319-2009 [19], ВСН 012-88, часть I. Отсутствие повреждений изоляционного покрытия, нанесенного в заводских условиях контролировать по ГОСТ Р 51164.
13.3 Операционный контроль за производством работ
13.3.1 Технический операционный контроль за производством работ на всех этапах проводится инженерно-техническими работниками подрядной организации-исполнителя ГНБ под руководством Главного инженера. Ответственность за последовательность, качество и технику безопасности ведения работ в течении смены несет прораб/сменный мастер.
13.3.2 Операционный контроль включает следующие этапы:
- контроль выполнения подготовительных работ;
- контроль состава и качества бурового раствора;
- контроль бурения пилотной скважины;
- контроль расширения скважины;
- контроль сборки и готовности трубопровода к протягиванию;
- контроль устройства спусковой дорожки (если предусмотрено в ППР);
- контроль протягивания трубопровода.
13.3.3 В процессе подготовительных работ, с применением геодезических и геофизических приборов, должен выполняться инструментальный контроль соответствия проектной документации:
- разбивочной оси перехода и положения существующих сооружений, коммуникаций, препятствий;
- планировки и обустройства стройплощадок;
- размеров и расположения технологических выемок (приямков);
- положения буровой установки на точке входа и начального угла забуривания.
13.3.4 Контроль качества бурового раствора включает:
- уточнение подбора состава из фактически поставленных компонентов перед началом буровых работ, в соответствии с рекомендациями п. 11.2 настоящего СТО;
- при необходимости корректировка состава в процессе работ, в зависимости от фактических гидрогеологических условий по трассе бурения;
- контроль характеристик качества приготовляемого бурового раствора в процессе бурения пилотной скважины, расширения, протягивания трубопровода.
Контроль характеристик качества бурового раствора в процессе его приготовления должен производиться для каждого замеса или не реже чем через каждые два часа для смесителей непрерывного действия. Рекомендованный перечень и значения характеристик качества приведены в таблице 11.1. Методы и используемые приборы контроля в п. 11.6 настоящего СТО.
13.3.5 Результаты подбора и корректировки состава, лабораторного определения характеристик бурового раствора должны фиксироваться в Журнале контроля качества бурового раствора. Форма журнала приведена в приложении К.
13.3.6 В процессе бурения пилотной скважины, по штатным приборам буровой установки, следует вести контроль за следующими технологическими параметрами:
- усилие, скорость вращения и подачи в забой бурового инструмента;
- давление и расход бурового раствора;
- значение технологических параметров контролируемых при проходке отражаются в журнале производства буровых работ.
13.3.7 Контроль за направлением бурения, включая глубину и угол наклона буровой головки, пройденную длину скважины, следует вести посредствам штатных локационных систем, применяемых при производстве работ методом ГНБ (р.10.5 настоящего СТО). Допускается использование иных систем инструментального контроля фактического направления и глубины проходки, с погрешностью измерения не более 5%. Контроль осуществляется для каждой буровой штанги. По результатам производителем работ составляется протокол бурения пилотной скважины по форме приложения Г.
13.3.8 После завершения проходки пилотной скважины следует провести геодезическими методами контроль соответствия фактических координат точки выхода бурового инструмента проектным. Отклонение точки выхода пилотной скважины от  проектного створа не должно превышать допусков по площади, указанных в проектной документации.
13.3.9 При зафиксированных отклонениях профиля и точки выхода пилотной скважины от проектного положения, дальнейшие работы по устройству подземного перехода методом ГНБ допускается продолжать только после согласования фактического профиля авторским надзором проектной организации  и заказчиком. Соответствие скважины проекту и готовность ее к расширению (или протягиванию трубопровода) устанавливается Актом приемки пилотной скважины*, по форме приложения Д.
13.3.10 В процессе расширения пилотной скважины по штатным приборам буровой установки следует вести контроль за следующими технологическими параметрами:
________________
* - составляется в обязательном порядке для нефте- и газопродуктопроводов, а также по требованию заказчика для сборных трубопроводов диаметром от 500 мм.
- тяговое усилие и скорость протягивания расширителя;
- вращающий момент;
- давление подачи и расход бурового раствора.
Визуально контролировать наличие циркуляции и определять плотность раствора выходящего из скважины (п. 11.5 настоящего СТО). Результаты контроля при расширении отражаются в Журнале производства буровых работ.
13.3.11 Контроль сборки и подготовки трубопровода к протягиванию проводить, руководствуясь порядком по п.8.8 настоящего СТО. При прокладке газо- и нефтепродуктопроводов контроль качества сварных соединений секций трубопровода, очистку полости, испытания на прочность и проверку на герметичность, а также контроль качества изоляционного покрытия труб и сварных соединений осуществлять в соответствии с указателями п.п. 12.2÷12.4 и 12.6 настоящего СТО, требованиями нормативных и руководящих документов для данного вида трубопроводов. По результатам комиссионного освидетельствования и с учетом данных контроля качества сборки, оформляется Акт приемки трубопровода (участка трубопровода) для протягивания* (приложение Ж).
13.3.12 Если ППР предусмотрено устройство спусковой дорожки для
подачи собранного трубопровода в буровой канал, следует выполнять визуально-измерительный контроль ее параметров, включая: соосность опор с осью скважины, количество и качество установки опор, расстояние между опорами и до точки входа скважины, высота опор.
13.3.13 Правильность установки опор спусковой дорожки как в плане, так и по высоте контролируется геодезическими приборами. Отклонения при установке опор не должно превышать:
- по высоте – 2,5 см;
- по оси плети – 25 см;
- перпендикулярно оси – 2,5 см.
________________
* - составляется в обязательном порядке для нефте- и газопродуктопроводов, а также по требованию заказчика для сборных трубопроводов диаметром от 500 мм.
13.3.14 В процессе протягивания трубопровода следует вести контроль величины тягового усилия и скорости протягивания, давление подачи, расхода циркуляции бурового раствора. Если в ППР предусмотрена балластировка
воды, поступающей в трубопровод и временем его заполнения.
13.3.15 Следует контролировать выполнение почасового графика протягивания трубопровода (не допуская необоснованных остановок и перерывов), для полного завершения работ в установленный срок.
13.4 Порядок ведения авторского надзора
13.4.1 Авторский надзор за прокладкой подземных коммуникаций методом ГНБ должен проводиться силами Проектной организации – разработчика проектной документации, в соответствии с требованиями СП 11-110-99 и в течение всего периода производства работ по прокладке коммуникаций и приемки их в эксплуатацию.
13.4.2 Работы по авторскому надзору проводятся за счет средств Заказчика объекта строительства, в соответствии с заключенным договором.
13.4.3 В процессе авторского надзора проверяют соответствие применяемых материалов, реализуемых конструкторских и технологических решений, качества исполнения отдельных видов работ, а также технико-экономических показателей - решениям и показателям в утвержденных проектах.
13.4.4 Все выявленные группой авторского надзора отступления от проектно-сметной документации, нарушения требований строительных норм, указания об устранении выявленных отступлений и нарушений, а также отметки о выполнении указаний, фиксируются к журнале авторского надзора.
13.4.5 В состав журнала авторского надзора входят следующие документы:
- перечень подрядных организаций, осуществляющих работы по прокладке коммуникаций методом ГНБ;
- список специалистов, осуществляющих авторский надзор;
- регистрационный лист посещения объекта специалистами, осуществляющими авторский надзор за строительством с указанием даты приезда на объект и отъезда;
- учетный лист, включающий выявленные отступления от проектно-сметной документации, нарушения требований строительных норм регламентирующих производство работ по горизонтально-направленному бурению, а также указания по устранению выявленных отступлений или нарушений и сроки их выполнения.
13.4.6 Журнал должен быть пронумерован, прошнурован, оформлен всеми подписями на титульном листе и скреплен печатью заказчика. Журнал передается Заказчиком Подрядчику и находится на площадке строительства до его окончания. Журнал заполняется руководителем или специалистами осуществляющими авторский надзор, ответственными представителями Заказчика и Подрядчика.
13.4.7 Каждое посещение объекта строительства специалистами регистрируется в журнале. Запись о проведении авторского надзора выполняется также и при отсутствии замечаний. Запись о проведенной работе по авторскому надзору удостоверяется подписями ответственных представителей Заказчика и Подрядчика.
13.4.8 Оформленный журнал авторского надзора, подписанный Главным инженером проектной организации заверенный письмом и печатью Заказчика, передается Заказчику в сроки, установленные планом-графиком.
13.4.9 Форма титульного листа журнала авторского надзора* представлена в приложении Л.
13.5 Приемочный контроль
13.5.1 Приемочный контроль, определяющий качество и соответствие проекту проложенного методом ГНБ подземного трубопровода, включает инструментальную проверку его фактического планового и высотного положения, а также проведение необходимых для данного вида коммуникаций приемочных испытаний.
________________
* - составляется в обязательном порядке для нефте- и газопродуктопроводов, а также по требованию заказчика для сборных трубопроводов диаметром от 500 мм.
13.5.2 Плановое положение трубопровода проверяется путем протягивания излучателя – зонда, выноски оси трубопровода на поверхность и
определения координат точек оси геодезическими методами посредством таких приборов как теодолит, тахеометр или системы спутникового позиционирования. Высотное положение проверяется при помощи локационных систем, используемых при производстве работ методом ГНБ. Возможно использование иных систем инструментального контроля фактического планового и высотного положения трубопровода (автоматические инерциальные системы), погрешность измерений которых составляет не более 5%.
13.5.3 Приемочные испытания магистральных газо- и нефтепродуктопроводов включают контроль состояния изоляционного покрытия трубопровода после протаскивания, второй и третий этапы испытаний на прочность и проверку на герметичность. Данные испытания следует проводить и оформлять в соответствии с п.п. 12.5 и 12.6 настоящего СТО, требованиями нормативных и руководящих документов для данного вида коммуникаций.
13.5.4 По результатам приемочного инструментального контроля и испытаний подрядная организация – исполнитель работ по ГНБ подготавливает  чертежи (план и продольный профиль), отражающие планово-высотное положение и технические характеристики проложенного трубопровода,  а также
исполнительные стандартизированные формы определенные для данного вида коммуникаций нормативными и руководящими документами.
13.5.5 Исполнительные чертежи плановых положений и неискаженных профилей трубопроводов, проложенных методом ГНБ, должны быть выполнены в масштабе 1:100, 1:200, 1:500, 1:1000, в зависимости от длины, глубины, и других характерных особенностей перехода. Они должны соответствовать общим требованиям к геодезическим чертежам в строительстве и выполняться на основе проектного топографического плана и проектного продольного профиля по данным произведенных в натуре измерений. На каждый выполненный трубопровод (скважину) должны подготавливаться свои исполнительные чертежи.
13.5.6 На исполнительном плане наносится створ проложенного методом ГНБ трубопровода, геодезическими привязками к стационарным объектам либо в геодезических координатах. Дается текстовая информация, включающая следующие данные: название, протяженность, тип и количество труб в скважинах, при необходимости пикетаж, литерные обозначения, радиусы изгибов в плане, инженерное предназначение трубопроводов с их техническими характеристиками.
13.5.7 На продольных профилях отображаются траектории залегания проложенных методом ГНБ трубопроводов, существующие и проектируемые инженерные коммуникации и сооружения, препятствия природного и искусственного происхождения. Профили должны быть выполнены в абсолютных либо относительных отметках, привязанных к характерным точкам с шагом не более 6.0 м на криволинейных участках и не более 20.0 м на прямолинейных участках траекторий трубопроводов и даваться для фактической и планировочной поверхностей земли и непосредственно самих трубопроводов (верха, низа, центра оси трубы либо пучка труб). На профилях указываются значения радиусов изгиба трубопроводов, уклоны прямолинейных участков (в градусах либо процентах).
13.5.8 Дополнительно на каждом профиле даются с указанием направления поперечные сечения (на концах, при необходимости дополнительно в промежуточных интервалах). Данные сечения изображаются схематично с обязательным указанием диаметров трубопроводов, их взаиморасположения в скважине (в случае нескольких труб в пучке), расстояний между центрами либо крайними стенками трубопроводов в соседних скважинах (в случае нескольких скважин, расположенных параллельно на удалении не более 10м относительно друг друга). В профилях также указываются технические характеристики проложенных трубопроводов согласно принятым стандартам (по ГОСТам, СТО, ТУ).
13.5.9 Исполнительные чертежи выпускаются под штампом подрядной организации с указанием фамилий и подписями ответственных за их составление специалистов. На исполнительных чертежах могут наноситься согласования и визы заинтересованных сторон (технического надзора Заказчика, генерального подрядчика, эксплуатирующей организации, авторского надзора проектной организации, иных служб и организаций).
13.5.10 Стандартизированные формы, определенные для документирования результатов работ с применением метода ГНБ соответствующими СНиП, СП, РД, должны быть полностью заполнены согласно требуемым для предоставления сведениям, завизированы полномочным представителем подрядной организации, представителями иных заинтересованных сторон (технического надзора Заказчика, генерального подрядчика, эксплуатирующей организации, авторского надзора проектной организации, иных служб и организаций).
13.6 Инспекционный контроль
13.6.1 Инспекционный контроль входит в состав организационных и технических мероприятий осуществляемых заказчиком по надзору за качеством работ по прокладке подземных коммуникаций методом ГНБ и соответствием этих работ проектной документации, результатам инженерных изысканий, требованиям нормативных и руководящих документов.
13.6.2 Инспекционный контроль осуществляется специалистами технического надзора заказчика и/или уполномоченной специализированной организации, имеющей разрешение (допуск) на осуществление данного вида деятельности, квалифицированный и аттестованный персонал, необходимые средства контроля и измерений. Технический надзор за качеством строительства трубопроводов различного назначения методом ГНБ проводится НП «Объединение подземных строителей».
13.6.3 Инспекционный контроль в составе технического надзора должен проводиться на всех этапах строительства и приемки подземного перехода в соответствии с инструкцией И001-ГНБ-ТН-2010 [21].
13.7 Приемка работ
13.7.1 Приемочный контроль и приемка проложенных методом ГНБ трубопроводов осуществляется приемочной комиссией, в состав которой должны входить ответственные представители организации-производителя технического надзора Заказчика, генерального подрядчика, эксплуатирующей организации, авторского надзора проектной организации, иных заинтересованных служб и организаций. При приемке дается комиссионная оценка соответствия произведенных работ согласованным проектным решениям либо согласованным в установленном порядке изменениям первоначальных проектных решений.
13.7.2 Приемка осуществляется на основании представленных подрядной организацией-производителем работ по ГНБ следующих документов:
- проекта производства работ;
- актов приемки, сертификатов качества, технических паспортов использованных материалов и изделий;
- исполнительной производственной документации, включая: журнал производства буровых работ по форме РД-11-05-2007 [22], журнал качества бурового раствора (приложение К), журнал авторского надзора (приложение Л);
- протокола бурения скважины (приложение Г);
- акта приемки пилотной скважины* (приложение Д);
- акта приемки расширенной скважины и готовности ее под протягивание
Трубопровода* (приложение Е);
- акта освидетельствования и приемки трубопровода для протягивания* (приложение Ж);
- исполнительные чертежи планового положения и продольного профиля трубопровода проложенного методом ГНБ;
- исполнительные стандартизированные формы определенные нормативными и руководящими документами для данного вида коммуникаций (протоколы испытаний, журналы и акты контроля сварных соединений, изоляции, герметичности прочностных показателей и т.п.).
________________
* - составляется в обязательном порядке для нефте- и газопродуктопроводов, а также по требованию заказчика для сборных трубопроводов диаметром от 500 мм.
13.7.3 Обязательность предоставления тех или иных документов определяется приемочной комиссией в зависимости от типа и предназначения,
проложенных методом ГНБ трубопроводов. Подрядчик обязан в рабочем порядке ознакомить всех членов приемочной комиссии с оформленными документами, выполнить их правомочные требования.
13.7.4 В случае принятия всеми членами приемочной комиссии решения о соответствии выполненных подрядчиком работ по прокладке трубопроводов методом ГНБ и их документального оформления установленным требованиям (по п.п. 13.5.1÷13.5.10) осуществляется приемка работ. По результатам составляется Акт приемки трубопровода, выполненного методом ГНБ (приложение М).
13.7.5 В случае принятия приемочной комиссией решения о несоответствии выполненных подрядчиком работ по прокладке трубопровода методом ГНБ и их документального оформления установленным требованиям (по п.п. 13.5.1÷13.5.10), подрядчик в максимально сжатые сроки обязан устранить выявленные недостатки для возможности комиссионной приемки работ. В случае, если проложенные методом ГНБ трубопроводы имеют грубые технические несоответствия, которые влекут за собой невозможность дальнейшей эксплуатации трубопроводов, приемочной комиссией принимается отрицательное решение по приемке работ. Данное решение оформляется документально в виде акта произвольной формы, где в письменном виде по отношению к построенному методом ГНБ объекту фиксируются параметры и показатели выявленных нарушений со ссылками на соответствующие требования СНиП, СП, РД. К акту прикладываются оформленные в установленном порядке протоколы испытаний, иные формы технических заключений, подтверждающие факты несоответствия выполненных работ эксплуатационным требованиям. Не соответствующие эксплуатационным параметрам трубопроводы подлежат перекладке.

14 Требования безопасности и охраны труда при производстве работ

14.1 Общие положения
14.1.1 Производство работ по горизонтальному направленному бурению (ГНБ) следует выполнять с учетом требований следующих нормативных документов.
-  СНиП 12-03-2001 Часть 1. «Безопасность труда в строительстве. Общие требования»;
- СНиП 12-04-2002 Часть 2. «Безопасность труда в строительстве. Строительное производство»;
- СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных труб»;
- СанПин 2.2.3.1384-03. Гигиенические требования к организации строительного производства и строительных работ;
- СанПин 2.2.1/2.1.1.1200-03. Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов;
- Инструкции производителей по подготовке, эксплуатации, техническому обслуживанию используемого оборудования;
- Правила устройства и безопасной эксплуатации грузоподъемных кранов машин;
- Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок ПОТ РМ-016-2001, РД 153-34.0-03.150-00[23], ПЭЭП [24].
14.1.2  До начала производства работ со всеми рабочими и ИТР должны быть проведены учеба на знание настоящего Регламента и инструктаж по порядку выполнения и безопасному ведению работ по горизонтально-направленному бурению. Мероприятия по технике безопасности должны быть направлены на предотвращение несчастных случаев.
14.1.3 Необходимо обеспечить надежную и устойчивую двустороннюю связь между площадками на стороне работы буровой установки (точка входа) и зоной сборки трубопровода (точка выхода).
14.1.4 Вытекающий из скважины буровой раствор должен быть направлен  в специальные приямки и коллекторы, к месту работ подведена промывочная вода.
14.1.5 При производстве работ все рабочие и ИТР снабжаются защитными противопыльными и фильтрующими полумасками, касками и плотно прилегающими защитными очками.
14.1.6  Устройство и эксплуатация электроустановок должны осуществляться в соответствии с требованиями правил устройства электроустановок, межотраслевых правил охраны труда при эксплуатации электроустановок потребителей, правил эксплуатации электроустановок потребителей.
14.1.7 Устройство и техническое обслуживание временных и постоянных электрических сетей на производственной территории следует осуществлять силами электротехнического персонала, имеющего соответствующую квалификационную группу по электробезопасности.
14.1.8 Рабочие поверхности и площадки машин и оборудования должны быть выполнены из материалов с повышенным коэффициентом трения, предохраняющих от соскальзывания и легко подвергающихся очистке. Все рабочие площадки должны быть оборудованы перилами и поручнями.
14.1.9 Опасная рабочая зона оборудования и механизмов до начала работ ограждается, устанавливаются предупредительные плакаты, проверяется достаточность освещения. Нахождение рабочих в опасной зоне не допускается.
14.1.10 Металлические строительные леса и ограждения места работ, полки и лотки для прокладки кабелей и проводов, рельсовые пути грузоподъемных кранов и транспортных средств с электрическим приводом, корпуса оборудования, машин и механизмов с электроприводом должны быть заземлены (занулены) согласно действующим нормам сразу после их установки на место, до начала каких-либо работ.
14.1.11 Инструменты с вращающимися элементами должны быть освидетельствованы и приняты по Акту Производителя работ. В процессе выполнения работ за их состоянием и исправностью следует вести постоянный контроль.
14.1.12 Необходимо проводить осмотр и контроль сварочного оборудования, изоляции электропроводок, устройств для механической обработки концов и торцов труб. Результаты проверки должны соответствовать паспортным данным на оборудование.
14.1.13 При проведении гидравлического испытания трубопроводов давление следует поднимать постепенно. Запрещается находиться перед заглушками, в зоне временных и постоянных упоров.
14.1.14 Повреждение подземных коммуникаций в результате бурильных работ может стать причиной взрыва, пожара, смертельной травмы, связанной с поражением электрическим током, или отравлением ядовитыми веществами. К источникам опасности относятся:
- линии электропередач;
- газопроводы;
- оптоволоконные кабели;
- водопроводы;
- канализационные линии;
- трубопроводы для транспортировки других жидких или газообразных химических веществ;
- подземные резервуары-хранилища.
14.2 Требования безопасности при повреждении линий электропередач и связи
14.2.1 Силовой электрический кабель, при повреждении может вызвать серьезную травму или поражение электрическим током, если он находится под напряжением. При попадании в линию электропередач следует не прикасаться к буровой установке, штангам и другим  элементам соединённым с буром поскольку они могут быть под напряжением. Необходимо немедленно уведомить эксплуатирующую организацию электроснабжения об аварии.
14.2.2 При ведении буровых работ с опасностью электрического удара необходимо организовывать, проверять и использовать систему защиты от поражения электрическим током. Помимо штатного устройства обнаружения электрического удара,  эта система включает в себя изолированные соединительные кабели, экраны, защитную обувь и рукавицы. Бурение не допускается без предварительной проверки системы защиты от поражения электрическим током.
14.2.3 Токоведущие части электроустановок должны быть изолированы, ограждены или размещены в местах, недоступных для случайного прикосновения к ним.
14.2.4 При повреждении оптоволоконного кабеля из-за опасности получить травму глаз, не заглядывать в  скважину и в кабельный короб.
14.3 Требования безопасности при повреждении газо- и нефтепродуктопроводов
14.3.1 Газо- и нефтепродуктопровод при повреждении может вызвать поражение токсичными веществами, пожар, взрыв. В пределах стройплощадок должны быть открыты все люки и подземные коммуникации обследованы для уточнения их функций и глубины заложения.
14.3.2 При ведении буровых работ с опасностью повреждения газопровода и утечки природного газа необходимо размещать оборудование с наветренной стороны от газопровода.
14.4 Требования безопасности при работе буровой установки
14.4.1 Расширитель бурового канала должен быть опущен в скважину до начала вращения бурильной колонны, для предотвращения его ухода в сторону и возможного травматизма.
14.4.2 При подъеме и спуске бурильных труб все крепежные детали должны регулярно проверяться на износ и повреждения. Должны соблюдаться все правила охраны труда, предусмотренные действующими нормами и инструкциями производителей оборудования.
14.4.3 Монтаж и демонтаж электрических компонентов буровой установки должны выполняться только высококвалифицированным и опытным персоналом.
15 Охрана окружающей среды


15.1 Общие положения
15.1.1 При проектировании и производстве работ необходимо учитывать и соблюдать требования разделов «Охрана окружающей среды» нормативных документов по строительству соответствующих видов инженерных коммуникаций, включая:
СНиП 3.05.03-85 «Тепловые сети».
СНиП 2-05-13-90 «Нефтепроводы, прокладываемые на территории городов и других населенных пунктов».
СНиП III-42-80* «Магистральные трубопроводы».
СНиП 2.05.06-85* «Магистральные трубопроводы».
СанПин 2.1.5.980-00. Гигиенические требования к охране поверхностных вод.
МГСН 6.01-03. Бестраншейная прокладка коммуникаций с применением микротоннелепроходческих комплексов и реконструкция трубопроводов с применением специального оборудования.
МГСН 6.03-03 «Проектирование и строительство тепловых сетей с индустриальной теплоизоляцией из пенополиуретана».
СП 40-109-2006 «Проектирование и монтаж водопроводных и канализационных сетей с применением высокопрочных труб из чугуна с шаровидным графитом»
15.1.2 На всех этапах проектирования подземных инженерных коммуникаций сооружаемых с применением метода ГНБ следует оценивать возможные воздействия на окружающую среду, здания и сооружения, существующие коммуникации. Требования по охране окружающей среды и защите существующих сооружений следует включать в проект отдельным разделом, а в сметах предусматривать необходимые затраты.
15.1.3 Мероприятия по защите водоемов и водотоков, расположенных вблизи прокладываемой трассы трубопровода, необходимо предусматривать в соответствии с требованиями водного законодательства и санитарных норм, утвержденных в установленном порядке.
15.1.4 При проектировании необходимо предусматривать опережающее сооружение природоохранных объектов, создание сети временных дорог, проездов и мест стоянок строительной техники, а также мероприятия по предотвращению загрязнения окружающей среды строительными и бытовыми отходами, ГСМ.
15.1.5 Строительная организация, несет ответственность за соблюдение проектных решений, связанных с охраной окружающей среды, а также за соблюдение государственного законодательства и международных соглашений по охране природы.
15.1.6 К возможным неблагоприятным последствиям работ по методу ГНБ относятся:
- осадки и смещения грунтового массива, зданий, сооружений и коммуникаций, их повреждение;
- выход бурового раствора на поверхность, в подземные сооружения и коммуникации по трассе бурения;
- загрязнение грунтовых вод химическими и полимерными добавками к буровым растворам (кальцинированная сода, полимеры, активные и моющие вещества);
- загрязнение природной (городской) среды отработанным раствором и шламом в местах расположения стройплощадок.
15.1.7 При пересечении трассой ГНБ сооружений метрополитена, зданий и сооружений I и II-го уровней ответственности (в соответствии со СНиП 2.01.07-85*, приложение 7) необходимо проводить обследования их несущих конструкций, оснований и фундаментов для оценки возможного влияния производства работ.
15.1.8 В необходимых случаях, определяемых расчетом, при проходке скважин диаметром более 1 м под фундаментами ответственных зданий и соружений, в сложных гидрогеологических условиях (неустойчивые крупнообломочные грунты, водонасыщенные пески), проектом должно предусматриваться предварительное укрепление основания путем выполнения инъекции, устройства грунтоцементного основания, дополнительных свай и т.п.
15.1.9 На переходах через эксплуатируемые железные дороги, в сложных гидрогеологических условиях, необходимо перед началом прокладки футляра устанавливать страховочные рельсовые пакеты.
15.1.10 При прокладке методом ГНБ коммуникаций в вечномерзлых грунтах необходимо обеспечить сохранение грунтов основания в мерзлом состоянии, в соответствии с требованиями СНиП 2.02.04-88.
15.1.11 Производство строительно-монтажных работ, движение машин и механизмов, складирование и хранение материалов в местах, не предусмотренных проектом организации строительства, запрещается.
15.1.12 Промывку трубопроводов гидравлическим способом следует выполнять с повторным использованием воды. Опорожнение трубопроводов после промывки и дезинфекции следует производить в места, указанные в проекте организации строительства и согласованные с соответствующими службами.
15.1.13  процессе строительства закрытого перехода Заказчику (Генподрядчику) следует обеспечить проведение мониторинга технического состояния пересекаемых  трассой ГНБ сооружений метрополитена, существующих коммуникаций, зданий и сооружений I и II-го уровней ответственности, а также природоохранного мониторинга водоемов, лесных и парковых зон с фиксацией возникших  по вине организации-производителя работ  повреждений и негативных последствий. На основании данных мониторинга принимаются решения по минимизации и устранению последствий аварийных ситуаций.
15.2 Предотвращение и устранение последствий выхода бурового раствора
15.2.1 Буровой раствор должен смешиваться перед началом бурения и постоянно пополняться в процессе бурения. Постоянная подача бурового раствора на забой обеспечивает устойчивость скважины.
15.2.2 Все добавки к буровому раствору должны быть экологически безопасны (IV-V класса опасности по ГОСТ 12.1.007-760) и иметь санитарно-эпидемиологическое заключение. Отработанный буровой раствор и шлам должны быть утилизированы путем смешивания и согласованного захоронения на месте производства работ или перевезены с использованием специализированного герметичного транспорта (илососы) в отведенные отвалы, полигоны, очистные сооружения.
15.2.3 Для предотвращения повреждения существующих коммуникаций и выхода бурового раствора на поверхность и в подземные сооружения необходимо:
- перед началом работ уточнять положение существующих подземных сооружений и коммуникаций геофизическими способами, при необходимости выполняя их шурфление;
- тщательно соблюдать определяемые технологическим регламентом параметры бурения: давление подачи раствора, размеры сопла, скорость подачи и тяги;
- ограничивать давление подачи бурового раствора, как правило, до 10 МПа и скорости струи ~0,5 м/сек;
- недопускать резких перепадов давления;
- соблюдать предельные значения приближения к существующим коммуникациям и сооружениям приведенные в разделе …..настоящего СТО.
15.2.4 В проекте производства работ должны содержаться технические решения по локализации и устранению последствий возможных аварийных ситуаций, связанных с разливами бурового раствора. Для локализации зон выхода раствора на поверхность и водоем может быть предусмотрено:
- устройство обвалований;
- развертывание резинотканевых емкостей для сбора бурового раствора;
- перекачивание раствора в приемные емкости для регенерации, либо для вывоза и утилизации;
- установка боковых заграждений или кессонов в случаях прорыва бурового раствора в урезах или русле реки, откачка раствора в плавучую или береговую емкость.
15.2.5  В пределах стройплощадок необходимо:
- предотвращать проливы и неконтролируемые выбросы бурового раствора;
- обеспечить безопасное приготовление и хранение бурового раствора и его компонентов;
- обеспечить безопасную утилизацию остаточного бурового раствора и бурового шлама.
15.2.6 Бентонитовый буровой раствор можно использовать для заливки дна искусственных выемок различного назначения (котлованы, дренажные траншеи, ландшафтные, ирригационные и пожарные водоемы, т.п.) с целью предотвращения фильтрации воды в грунт.
15.3 Крепление технологических выемок
15.3.1 Ограждения рабочих котлованов, расположение и размеры технологических шурфов и приямков, должны исключить недопустимые осадки и смещения расположенных в зоне работ зданий, сооружений, дорог и инженерных коммуникаций.
15.3.2 Устройство выемок без крепления в насыпных, песчаных и пылевато-глинистых грунтах, выше уровня грунтовых вод, допускается с устройством откосов, крутизной соответствующих требованиям СНиП 12-04-2002, таблица 15.1.
Таблица 15.1 – Требования к устройству выемок без крепления
№ п.п. Виды грунтов Крутизна откоса (отношение его высоты к заложению) при глубине выемки, м, не более
1,5 3,0 5,0
1 Насыпные
неслежавшиеся
1:0,67 1:1 1:1,25
2 Песчаные 1:0,5 1:1 1:1
3 Супесь 1:0,25 1:0,67 1:0,85
4 Суглинок 1:0 1:0,5 1:0,75
5 Глина 1:0 1:0,25 1:0,5
6 Лессовые 1:0 1:0,5 1:0,5


15.3.3 Крепление вертикальных стенок котлованов и шурфов глубиной 3-5 м в грунтах естественной влажности должно выполняться, как правило, с использованием инвентарной сборно-разборной крепи с винтовыми распорками или рамных конструкций с деревянной затяжкой. При большей глубине, а также в сложных гидрогеологических условиях крепление должно быть выполнено по индивидуальному проекту.
15.4 Прокладка коммуникаций на территории охранной зоны метрополитена
15.4.1 В пределах охранной зоны метрополитена прокладку инженерных коммуникаций методом ГНБ допускается производить по согласованию с организациями  проектирующими и эксплуатирующими метрополитен, в соответствии с требованиями  СНиП 32-02-2003
15.4.2 По решению эксплуатирующей организации проектная документация может быть направлена в специализированные организации для получения Заключения о возможном влиянии строительства на сооружения метрополитена. Заключение о возможности и технических условиях прокладки подземных инженерных коммуникаций, на указанных в проекте глубинах и границах расположения, разрабатывается по результатам обследования технического состояния сооружений метрополитена и расчета конструкций на постоянные и временные эксплуатационные нагрузки, с учетом выявленных дефектов и возможных дополнительных воздействий от нового строительства, в соответствии с «Методикой комплексного обследования состояния строительных конструкций сооружений метрополитена, попадающих в зону влияния строительств городских объектов» [25].
15.4.3 При необходимости,  перед началом прокладки коммуникаций под эксплуатируемыми тоннелями, должны быть выполнены технические мероприятия по обеспечению сохранности и эксплуатационной надежности сооружений метрополитена, в том числе:
- усиление обделки сооружений метрополитена;
- укрепление грунтового основания ;
- устройство защитных экранов;
- установка страховочных рельсовых пакетов;
- и др.
15.4.4 Ведение буровых работ в охранной зоне эксплуатируемого метрополитена производится в следующем порядке:
- работы в охранной зоне шириной от 15 до 40 метров от сооружений метрополитена следует производить в присутствии соответствующих служб эксплуатирующей организации, для чего производитель работ должен уведомить эти службы о производстве работ не позднее, чем за три дня до их начала;
- работы в охранной зоне шириной от 5 до 15 м от сооружений метрополитена разрешается проводить после издания совместного приказа с эксплуатирующей организацией, устанавливающего организационно-технические условия их безопасного проведения;
- при производстве работ в охранной зоне шириной до 5 м от сооружений метрополитена следует производить вынос в натуру габаритов подземных сооружений метрополитена.
15.4.5 При производстве работ силами специализированной организации должен проводиться мониторинг технического состояния сооружений метрополитена в зоне бурения и разработки выемок, с частотой проведения обследовательских циклов не реже 1-2 раза в месяц, а при проходке под тоннелем ежедневно.
Таблица 9.1 – Риски при производстве работ
Технологические
Проблемы
Типы и причины Возможные последствия
Потери бурового раствора. Нарушение циркуляции - Проницаемые и /или трещиноватые породы вдоль трассы бурения;
- слоистость и разломы пород;
- чрезмерное давление подачи бурового раствора;
- недопустимые отклонения траектории бурения;
- превышение скорости проходки.
Поглощение бурового раствора, различные по объему выходы на поверхность, попадание  в подземные сооружения и коммуникации
Фильтрация бурового раствора непосредственно в водоток - Проницаемые и /или трещиноватые породы вдоль трассы бурения;
- слоистость и разломы пород;
- чрезмерное давление подачи бурового раствора;
- недопустимые отклонения траектории бурения.
Мутность воды и донные отложения с возможными отрицательными последствиями для водоема, рыбы и водопользователей ниже по течению.
Обрушение скважины.
Размыв грунтовых полостей по трассе бурения
- Несоответствие технологии производства работ инженерно- и гидрогеологическим условиям;
- оползневые процессы;
- эрозия или осадки грунта.
Осадки поверхности.
Остановка бура. Застрявшая буровая колонна - Обрушение скважины вдоль трассы бурения,
- наличие набухающей высокопластичной глины, валунов, бентонитовых сланцев, угольных пластов и др.;
- деформация/поломка бурового инструмента.
Проведение земляных работ, чтобы достать оборудование. Вероятны осадки грунта.
Застрявший при протягивании трубопровод (расширитель) - Обрушение скважины вдоль трассы бурения,
- деформация/поломка бурового инструмента;
- недостаточное расширение ствола;
- повреждение/разрыв стыка труб;
- недостаточная мощность буровой установки;
- возникновение «гидрозамка».
Вероятны осадки, бурение новой скважины.
Поврежденная труба или защитное покрытие - Недостаточное расширение ствола;
- обрушение скважины вдоль трассы бурения;
- отсутствие/недостаточность/неисправность роликовых опор или направляющих на площадке трубной стороны;
- слишком крутой угол входа или выхода;
- недостаточный радиус изгиба плети трубопровода;
- превышение значения предельно-допустимого усилия протягивания по прочности трубы;
- валуны, гравий, исскуственные включения;  обсадная труба в скважине.
Прокладка нового перехода

Библиография
[1]  Постановление Правительства РФ от 16 февраля 2008 г. N 87 «О составе разделов проектной документации и требованиях к их содержанию» (в ред. Постановлений Правительства РФ от 18.05.2009 № 427, от 21.12.2009 № 1044, от 13.04.2010 № 235).
[2]  ТУ 1461 - 037 - 50254094 - 2004 "Трубы чугунные высоконапорные"
[3]  ISO 2531 (ИСО 2531) «Трубы, фасонные части, арматура из ВЧШГ и их соединения для водо- и газоснабжения».
[4]  ISO 8179 - 1 "Трубы из ковкого чугуна - Внешнее покрытие цинком. Часть 1: Нанесение слоя металлического цинка и завершающего покрытия"
         [5]   ISO 8179 - 2 "Трубы из ковкого чугуна - Внешнее покрытие цинком. Часть 1: Нанесение краски, обогащенной цинком, и завершающего покрытия"  .
         [6]  ISO 8180 "Трубы из чугуна с шаровидным графитом - Полиэтиленовый рукав".
[7] Рекомендации по использованию труб из высокопрочного чугуна с шаровидным графитом. ОАО ЛМЗ «Свободный сокол», Липецк, 2008 г.
[8] Руководство по прокладке подземных трубопроводов способом горизонтально-направленного бурения с применением труб из ВЧШГ. ООО «Аквадизайн -А», М., 2007 г.
[9] Правила устройства электроустановок. Шестое издание, дополненное с исправлениями. Госэнергонадзор. Москва, 2000 г.
[10] ПБ-03-428-02. Правила безопасности при строительстве подземных сооружений.
[11] Рыбаков А.П. Основы бестраншейных технологий (теория и практика): Технический учебник-справочник. М., ПрессБюро №1, 2005.
[12] Практические рекомендации по применению ГНБ для трубопроводов (США).
[13] Техническое Руководство по горизонтальному направленному бурению. Европейская Ассоциация подрядчиков по горизонтально направленного бурения DCA- Europe, издание №2, февраль 2001, г. Ааахен.
[14] Информационное сообщение МКС №552 «О применении метода горизонтально направленного бурения (ГНБ) для прокладки электрических кабелей». М., 31.03.2004.
[15] РД-91.040.00-КТН-308-09. ОАО «АК «Транснефть» Руководящий документ. Строительство подводных переходов нефтепроводов методом наклонно-направленного бурения.
[16] РД-08.00-60.30.00-КТН-050-1-05. ОАО «АК «Транснефть». Сварка при строительстве и капитальном ремонте магистральных нефтепроводов
[17] ОТТ-16.01-60.30.00-КТН-002-1-05. ОАО «АК «Транснефть». Переходы магистральных нефтепроводов через водные преграды. Общие технические требования к проектированию.
[18] Технический регламент о безопасности сетей газораспределения и газопотребления. Проект.
[19] СТО Газпром 2-2.2-319-2009. ОАО «Газпром». Инструкция по проведению технического надзора за прокладкой подводных переходов магистральных газопроводов методом горизонтального наклонного бурения.
[20]  Инструкция по контролю состояния изоляции законченных строительством участков трубопроводов катодной поляризацией (утверждена РАО «Газпром» 05.05.1995).
[21] И001-ГНБ-ТН-2010. Инструкция по проведению технического надзора бестраншейного строительства трубопроводов различного назначения по технологии горизонтального направленного бурения.
[22] РД-11-05-2007. Руководящий документ Ростехнадзора. Порядок ведения общего и (или) специального журнала учета выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства.
[23] ПОТ РМ-016-2001, РД 153-34.0-03.150-00. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок, Минэнерго, 2003.
[24] ПЭЭП. Правила эксплуатации электроустановок потребителей, Министерство энергетики Российской Федерации, 2003.
[25] Методика комплексного обследования состояния строительных конструкций сооружений метрополитена, попадающих в зону влияния строительств городских объектов, М., ЦНИИС, 2006.

Почитайте другие похожие по тематике статьи



Related Posts Plugin for WordPress, Blogger...
