Приложение Б (рисунки) к СТО НОСТРОЙ "ПРОКЛАДКА ПОДЗЕМНЫХ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ МЕТОДОМ ГОРИЗОНТАЛЬНОГО НАПРАВЛЕННОГО БУРЕНИЯ



Приложение Б (рисунки) к Стандарту Национального объединения строителей ПРОКЛАДКА ПОДЗЕМНЫХ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ МЕТОДОМ ГОРИЗОНТАЛЬНОГО НАПРАВЛЕННОГО БУРЕНИЯ

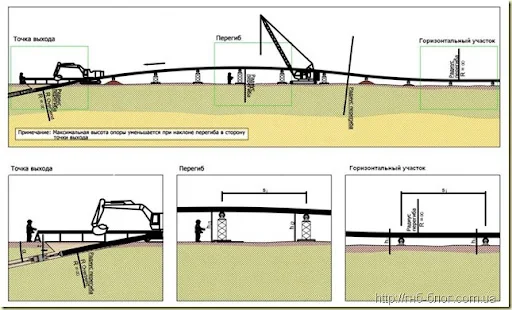

Схема устройства перегиба при протягивании трубопровода

t – глубина выхода скважины; Si – расстояние между опорами;

α – угол выхода; hi – высота опоры.

Рисунок 8.5– Схема устройства перегиба при протягивании трубопровода

Сборка буровой колонны для протягивания трубопровода

Рисунок 8.6– Сборка буровой колонны для протягивания трубопровода

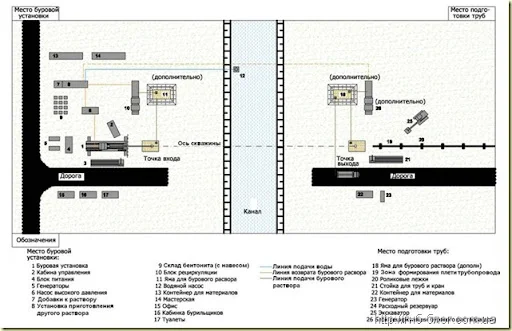

Схема расположения оборудования на стройплощадке

Рисунок 8.1 – Схема расположения оборудования на стройплощадке

Продольный профиль и план закрытого подземного перехода сооружаемого методом ГНБ

Рисунок 5.1– Продольный профиль и план закрытого подземного перехода сооружаемого методом ГНБ

clip_image010

Варианты шурфов для вывода кабелей из перехода

Рисунок 7.4 – Варианты шурфов для вывода кабелей из перехода

clip_image014

Сечения закрытых переходов для прокладки кабелей

Рисунок 7.3 – Сечения закрытых переходов для прокладки кабелей
