вторник, 10 января 2012 г.

ГНБ в центре Винницы

Необычайно теплая в этом году выдалась зима на Украине, что естественно не могло не сказаться и на нашем графике проведения работ методом ГНБ. Обычно в январе - феврале устраивали себе небольшие зимние каникулы, но в этом году погода не дала отдохнуть :)

За пару дней до Нового Года кололи методом ГНБ магистральный нефтепровод "Дружба", а сразу после празднования приступили к объекту, о котором я и хочу сегодня рассказать.

ГНБ в Виннице
ГНБ в Виннице

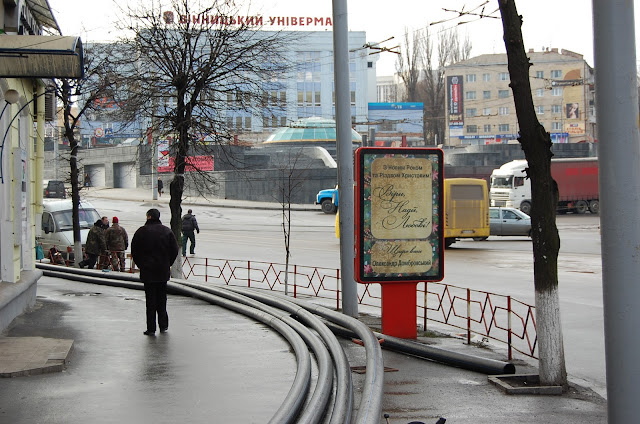

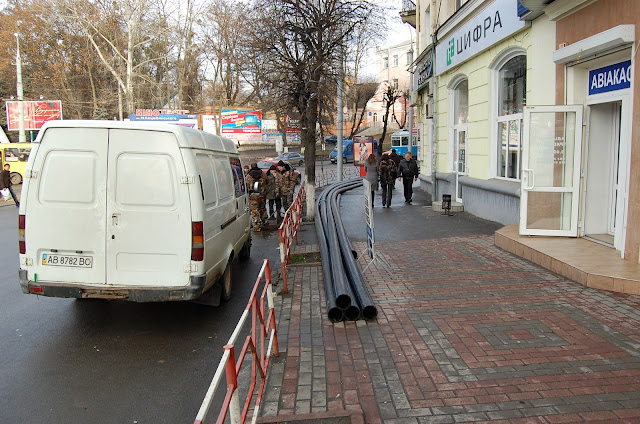

4 января в центре г.Винницы пешеходы и проезжающие мимо водители не могли не обратить внимание на 4 трубы д.160мм. лежащие на одном из тротуаров.

Многие интересовались и задавали вопросы, но никто не знал, что самое интересное происходило в подвале строящегося подземного паркинга возле Центрального Универмага.

А именно там работала установка горизонтально-направленного бурения (ГНБ) выполняя прокладку труб под дорогой в ливневый коллектор (цель - сток противопожарных, технических и талых вод из подвала паркинга).

Сложностей на объекте хватало: это и насыщенный подземными водами грунт (опасность плавунов) и острый вход труб в ливневый сток (SDR 17 d.160мм совсем не хотела гнуться), и монолитная бетонная стена подвала через которую пришлось пробиваться расширителю.

Но все прошло благополучно, трубы под дорогой методом прокола проложены, можно ехать на базу!

А теперь на минутку представим что было-бы, если бы трубы прокладывала обычная бригада с экскаватором (траншеекопателем) во главе...

Итак:
  • перекрываем движение (маршрутки и авто в обход, трамваи и троллейбусы стоят и нервно курят);
  • вырезаем в асфальте траншею глубиной 2-4 метра (нужен уклон для самотека);
  • долго ковыряемся вручную под рельсами;
  • засыпаем траншею вынутым грунтом, а сверху отсевом;
  • асфальтируем;
  • наблюдаем как асфальт в результате проседания грунта разваливается на глазах.
  • еще раз асфальтируем.
Имеем: огромные финансовые затраты из-за простоя трамваев-тролейбусов, пробки в центре города из-за перенаправления транспортного потока, покалеченный асфальт и т.д и т.п.
А так, с помощью прокола ГНБ - затянули трубы, никто и не заметил что произошло!

Теперь о грустном. Не смотря на то, что наша фирма расположена и довольно долго работает в г.Винница - в самом городе мы выполнили всего 4 прокола методом ГНБ. Выполняем работы по всей Украине, а вот дома что-то с заказами напряг (сапожник без сапог).
К сожалению, мэрия упорно не обращает внимания на этот замечательный способ прокладки труб под дорогами и другими препятствиями.

А ведь в других городах (например в Одессе) кроме как с помощью ГНБ и не разрешают по другому вести коммуникации.
Будем надеяться что когда-нибудь ситуация изменится к лучшему, в Новогодние праздники хочется верить во что-то хорошее...

Ну а теперь смотрим остальные фотографии прокладки труб методом горизонтально направленного бурения (ГНБ) в г.Винница (Украина) с моими комментариями.



Пилотный бур попал прямо в цель.



Готовые плети труб


Площадь Гагарина

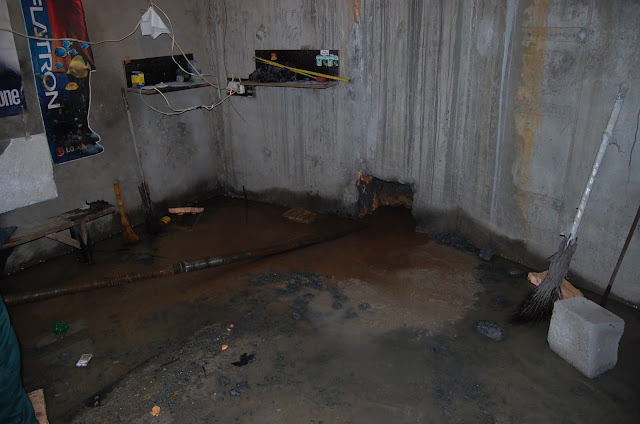

Подвальный этаж паркинга


Скоро здесь будут трубы

Хорошо что Ditch Witch тихая - работаем в замкнутом пространстве, даже мобилы не берут


Путь прохождения труб

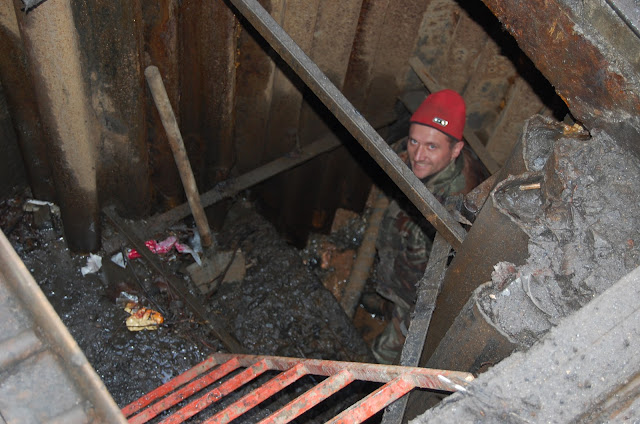

Цепляем захваты

Опускаем расширитель

Никто и не знает что скоро под дорогой пролягут трубы

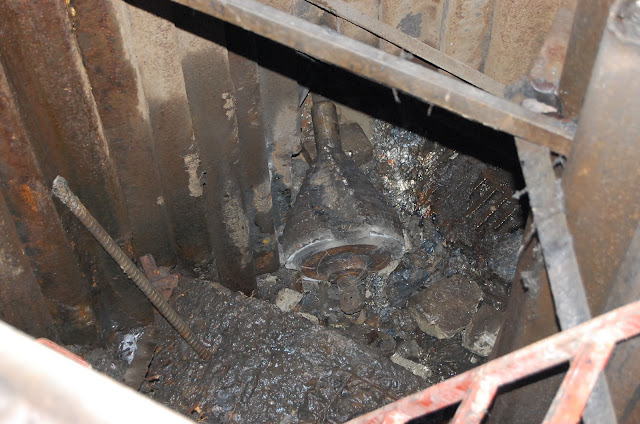

Расширитель на месте

Заводим трубы



В Виннице очень много красивых девушек :)


Готовы к затяжке.

Трубы входят...

И выходят!

Замечательно выходят :)

Готовы ехать домой

Красивая ведьмочка, не так ли ?

Прощальное дефиле


Поехали на базу.
Для тех кто не в курсе принципа горизонтально направленного бурения - предлагаю посмотреть этот видео ролик.
Там правда прокол под рекой, но что под рекой, что под дорогой, разница не очень большая.
