Трубопроводы проложенные 30-50 лет назад давно исчерпали свой амортизационный срок и что с ними теперь, в каком они состоянии и где ждать прорыва в "следующий раз" сказать очень сложно.
Именно поэтому меня и интересуют не только способы восстановления/ремонта/замены труб, но и в первую очередь их инспекции. Ведь согласно китайской пословице - врага надо знать в лицо.
Сегодня будет статья о мировом лидере по производству оборудования для видеоинспекции подземных трубопроводов - немецкой компании IBAK Helmut Hunger GmbH&Co.
Поехали.
 |

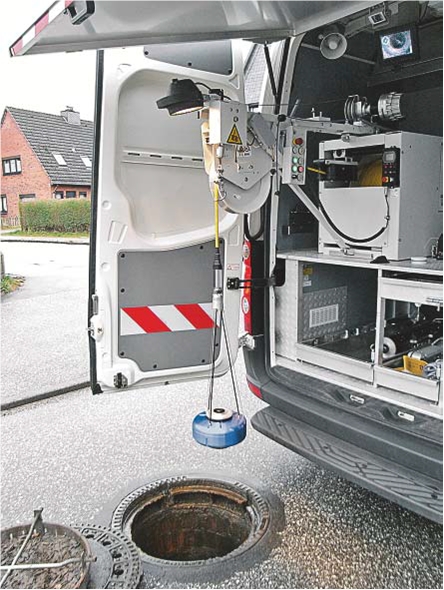

| Цех по сборке укомплектованного автотранспорта |
Его целью была разработка надежных и современных изделий. Таким образом, не случайно, то что именно он придумал канализационное телевидение еще в 1957 году. Такой подход к решению вопросов поддерживается фирмой IBAK и по сей день. Особое внимание всегда уделяется на инновационные, ориентированные на пользователей решения.
 |
| PANORAMO |
Это многолетний опыт инженеров, основанный на постоянном обмене идеями между производителем и клиентами. Плодотворное сотрудничество с университетами и профессиональными организациями обеспечивает использование перспективных технологий и их практическую реализацию. Все продукты имеют одно общее: они сделаны в Германии.
Таким образом, все компоненты системы, аппаратное и программное обеспечение разработаны, изготовлены, собраны и протестированы на предприятии IBAK. Разумеется все оборудование соответствует стандартам обеспечения качества таким как ISO, DIN, ATEX CE и IECEx.
Спектр оборудования для инспекции трубопроводных систем от IBAK очень велик.
Возможна инспекция как совсем небольших труб диаметром от 50 мм до 3000мм и более.
3D путешествие в подземный мир.
Отдельное описание заслуживает выпущенная в 2002 году цифровая система
телеинспекции под названием Panoramo – оптимальное решение для всех нужд и
целей.Когда мы говорим об инновациях, цифровых системах контроля канализационных труб
PANORAMO очевидно, должно упоминаться первым в списке. Ведь это - 3D путешествие в подземный мир.
Непревзойденная технология в области инспекции канализационных и инженерных коммуникаций, постоянно совершенствуется и улучшается. И в итоге - совсем недавно, в 2009 году вышла новая камера – PANORAMO S.I., причем вся партия - 50 штук были сразу успешно проданы.
Основной особенностью системы IBAK PANORAMO является запись полноценного видеофильма похожего на те, которые используются в Google Street View или Яндекс Картах.
По записи можно свободно перемещаться – смотреть во все стороны, осматривать исследуемую трубу под разными ракурсами на 360 °, без каких либо ограничений.
Панорамирование, масштабирование, осмотр повреждений, трещин, дефектов, соединений и патрубков - все это доступно на отсканированном изображении.
 |
Запатентованный принцип работы PANORAMO
В отличие от обычных канализационных телевизионных систем, IBAK PANORAMO
использует две цифровые камеры высокого разрешения с 185 ° «рыбьим глазом» - камеры установлены на каждом конце цилиндрической самодвижущейся установки. Каждая камера делает фото на каждые 5 см. По сравнению с видео техникой, где постоянное освещение и быстрое движение камеры становятся причиной плохой резкости в фотографиях. Получаемое изображение IBAK PANORAMO обеспечивает резкость с помощью интегрированной ксеноновой ярко мигающей вспышки, обеспечивающей высокую скорость сканирования (до 35 см в секунду) и очень высокого качества изображения.
Различные диски и колеса с протектором подбираются в соответствии с индивидуальным диаметром трубы.
Программное обеспечение позволяет перевести анализируемое изображение в популярные форматы (DXF, RLC, TIFF, BMP, JPG и IRR)
И под конец предлагаю:
Скачать каталог продукции от фирмы IBAK
А так же посмотреть видеоролик о работе системы IBAK PANORAMO так сказать "увидеть своими глазами".
