Их изюминка состояла в том, что надо было проложить 16 дюймовый трубопровод на глубину 234 метра!
Для этого, буровую установку по заказу норвежской Statoil храбрые голландские парни (видимо немного курнув перед этим :)) установили под углом входа 45 градусов!!!
Ну ладно, подумал я, да хоть вертикально! Но какая локация справится с такой глубиной? Вот что меня заинтересовало!
Покопавшись еще немного нашел ответ - DrillGuide Gyro Tool (GST).
Расскажу о этом безобразии поподробнее.
DrillGuide GST признана лучшей системой управления буром для работы в местах, когда традиционные инструменты не подходят.
DrillGuide GST представляет собой оптический гироскоп, который не требует никаких внешних данных и не зависит от внешних магнитных помех.
Точность инструмента GST составляет 0,04 ° по азимуту и 0,02 ° наклона.

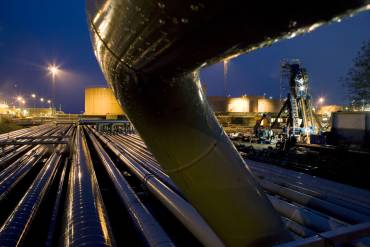

![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhgyka_fMIAnOBrIqNW6uwExrxfYnaXT2FhQVqp92Qa312cZ5wL2HXLOkA-lYDjODAXGdgSayH0QHsDXSYEyZxOPKUbaP92VynGbdyQidZsUL84mvuRHrQu1DPjlZtM-kEpP0C4Qxojm0I/s1600/49.512+-+088.jpg)
До недавнего времени магнитные инструменты управления буром руля были стандартными системами наведения буровых компаний.
Но недостатки были многочисленны, к ним относятся нарушения передачи данных в недоступных районах над буровым путем, помехи, ограничения по глубине и т.д..
DrillGuide Gyro Tool (GST) была разработана для устранения этих проблем и достижения большей точности. Было решено объединить новые технологии, в которых гироскоп играет важнейшую роль. Этот метод не зависит от магнитного севера и нечувствителен к магнитным возмущениям. Преимущества этого подхода - надежная система, которая в состоянии работать практически при любых условиях.
Система устойчива к вибрациям и практика показывает, что пилотное бурение, выполненное с GST, завершится гораздо раньше, чем с предыдущими системами.
DrillGuide GST не боится внешнего влияния магнитного поля. Железные дороги, мосты, трубопроводы (с или без катодной защиты) и кабели высокого напряжения уже не влияют на сигнал.
![]() |
Кликнуть для увеличения |
Постоянная связь с буровой головкой обеспечивает непрерывную передачу данных, которые обеспечивают точный х, у и z координаты буровой головки.
DrillGuide GST не имеет ограничений на буровую глубину и работает по принципу непрерывного измерения в процессе бурения (CMWD). Измерение расположения буровой головки также может быть достигнуто, когда буровая головка вращается - DrillGuide GST не требует неподвижности буровой головки, чтобы снять показания. Во время бурения, вся информация предоставляется в режиме реального времени и бурильщик сразу точно знает, что требуется.
- Нет нарушения магнитных полей (железные дороги, линии электропередач и т.д.)
- Онлайн мониторинг положения.
- Нет калибровки на строительной площадке.
- Не имеет ограничений по буровой глубине.
Видео-клип о работе системы смотрите ниже
