Горизонтальное бурение под рекой Южный Буг

Вечером 27 мая, прохожие гуляющие по набережной Южного Буга в г.Винница с интересом наблюдали процесс прокладки водонапорной трубы диаметром 315мм (ПЕ100 SDR 13,6 (12,4атм.)) и длиной 264 метра под дном реки.

Многие останавливались и задавали вопросы, типа: "А как это труба под землю затягивается?" - приходилось вкратце объяснять принцип ГНБ:
метод горизонтально направленное бурение - каким осуществляется прокол под Южным Бугом относится к бестраншейным технологиям строительства и выполняется без нарушения поверхности почвы под реками, озерами, болотами, оврагами, лесными и парковыми массивами и т.д.

Так как скважина проходит ниже дна водоема на 2,5-4 метра, это исключает угрозу загрязнения и нарушения дна реки, при этом исключается техногенная воздействие на флору и фауну, что позволяет сохранить природный ландшафт и экологический баланс в местах проведения работ.

Согласно проекта, трассу прокладки дюкера следует обозначить береговыми навигационными знаками, обозначающими границы полос в которых нельзя проводить углубление дна, судам вставать на якорь или перемещаться со спущенным якорем.

Первоначальный (до производства работ) профиль прокола под рекой Ю.Буг
Немного поподробней.

Официально это дело звучит так: "Устройство дюкерного перехода водопровода через реку Южный Буг для обеспечения водоснабжения жилых домов по ул.Вячеслава Чорновола, 29 в г.Винница."

А простыми словами, цель этого дюкера - соединить две параллельные ветки водопроводов проходящих по ул.Киевская,16 и ул.Эдельштейна,6. И теперь, если на одной из них произойдет прорыв, то перекрыв пару задвижек, воду можно пускать с другой ветки.

Прокол выдался не из легких, возникали определенные технические сложности, но в итоге все закончилось благополучно.

На правах рекламы:
Прокол выполняли сотрудники ООО "Ремстройсвязь" на установке ГНБ Ditch Witch JT3020 MACH 1 при содействии техники и рабочей бригады ООО "Спецстрой".

Ниже Вы можете посмотреть фотографии(с моими комментариями). Для увеличения - кликнуть на фото.

Сваренную в плеть трубу заглушили и наполнили водой. На фото - её конец.

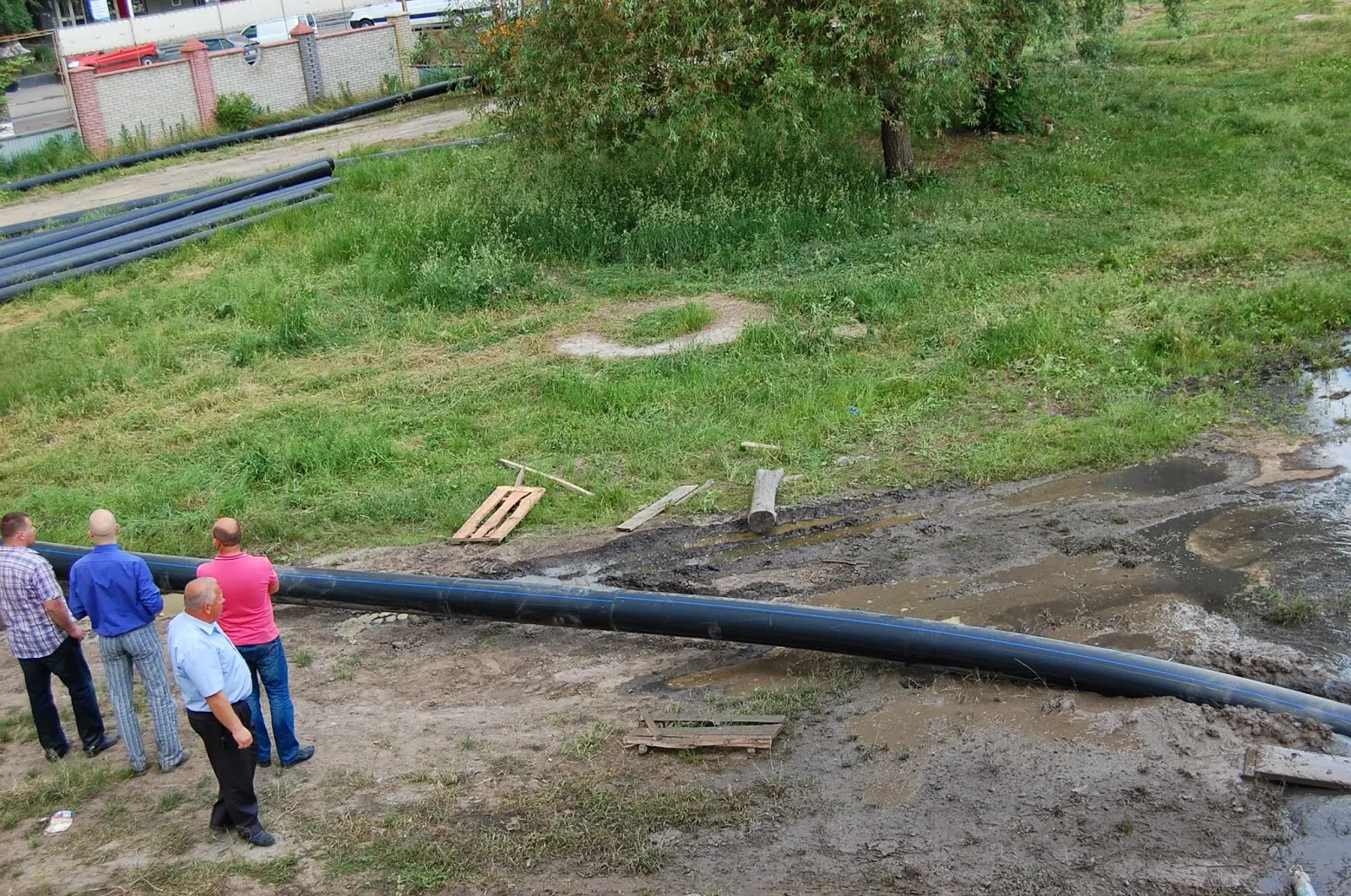

300 метровую п/е трубу разложили в виде буквы S



Начало. Место входа прокола. За деревьями дамба и река

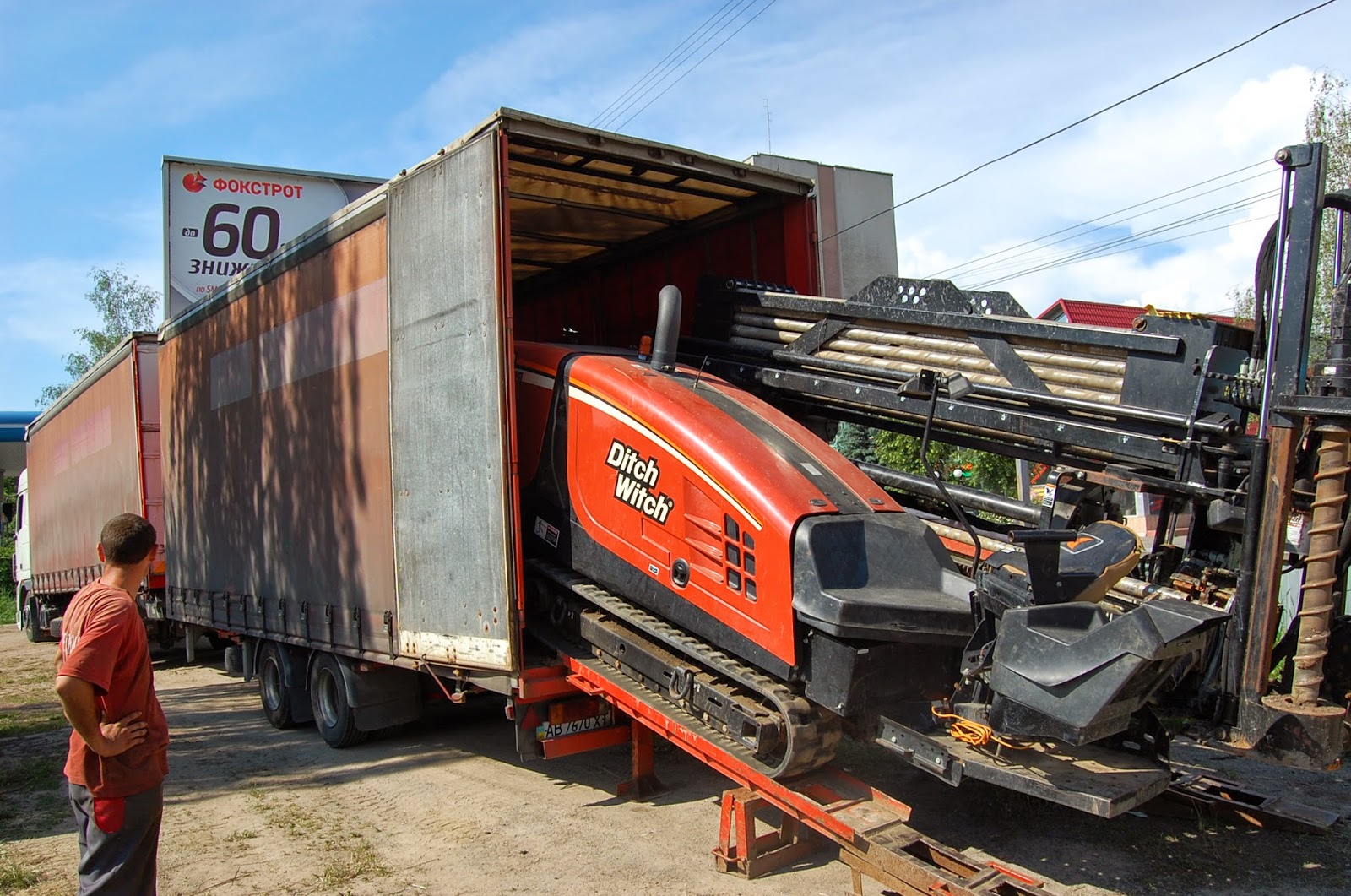

Переезжаем на тот берег

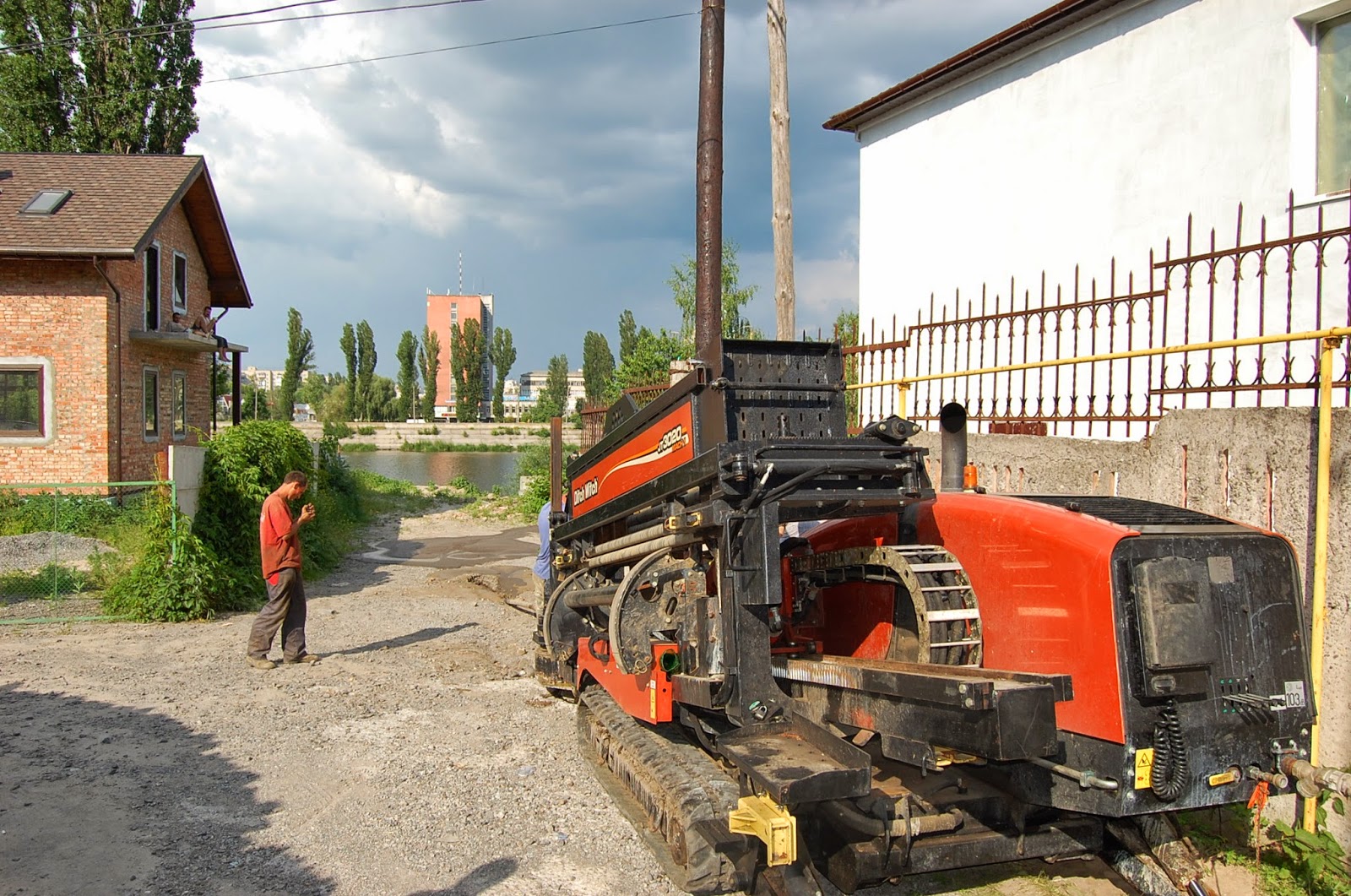

Приехали на место
Тянем на себя

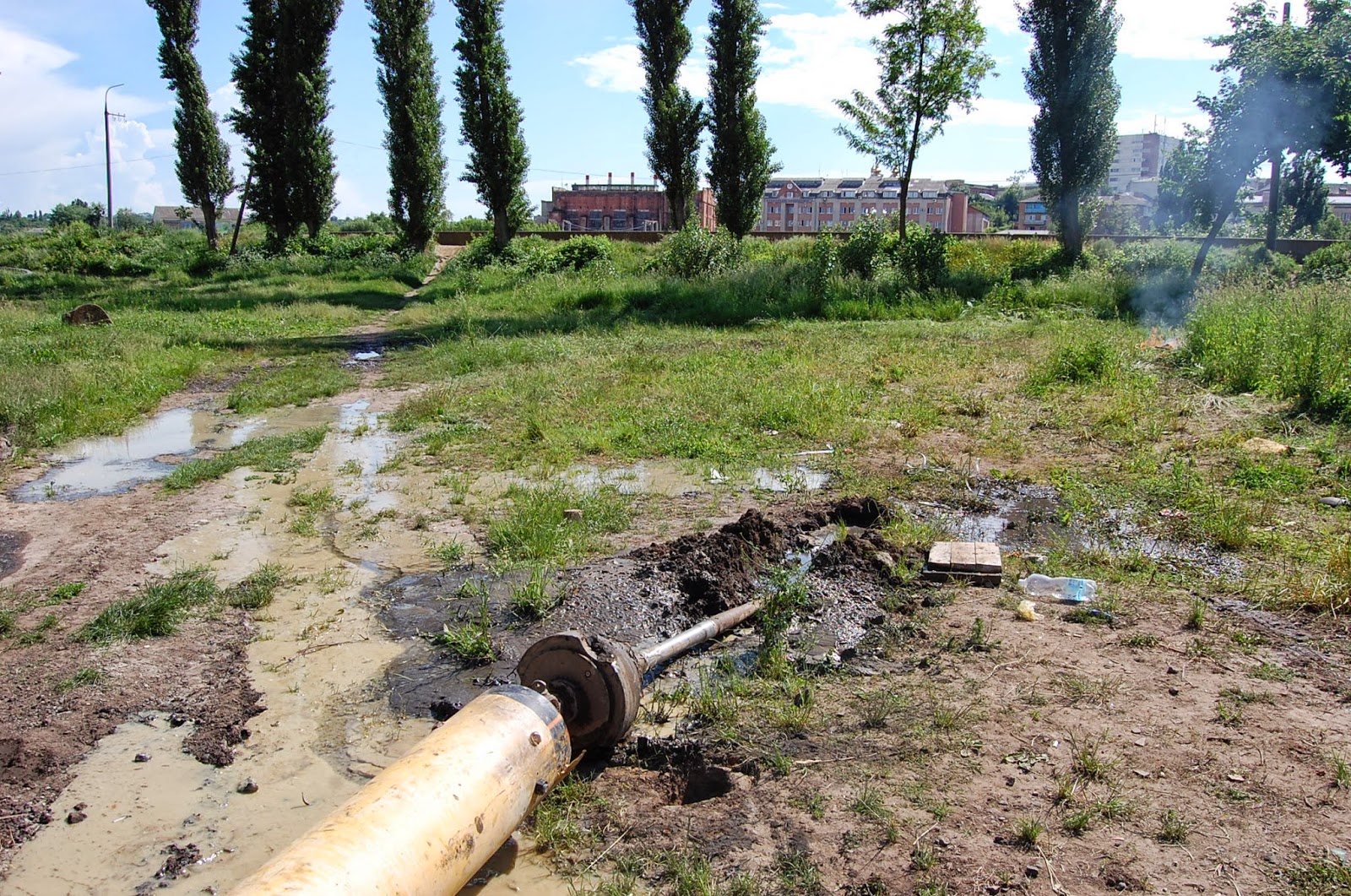

Место будущего выхода трубы
От сих - до сих!

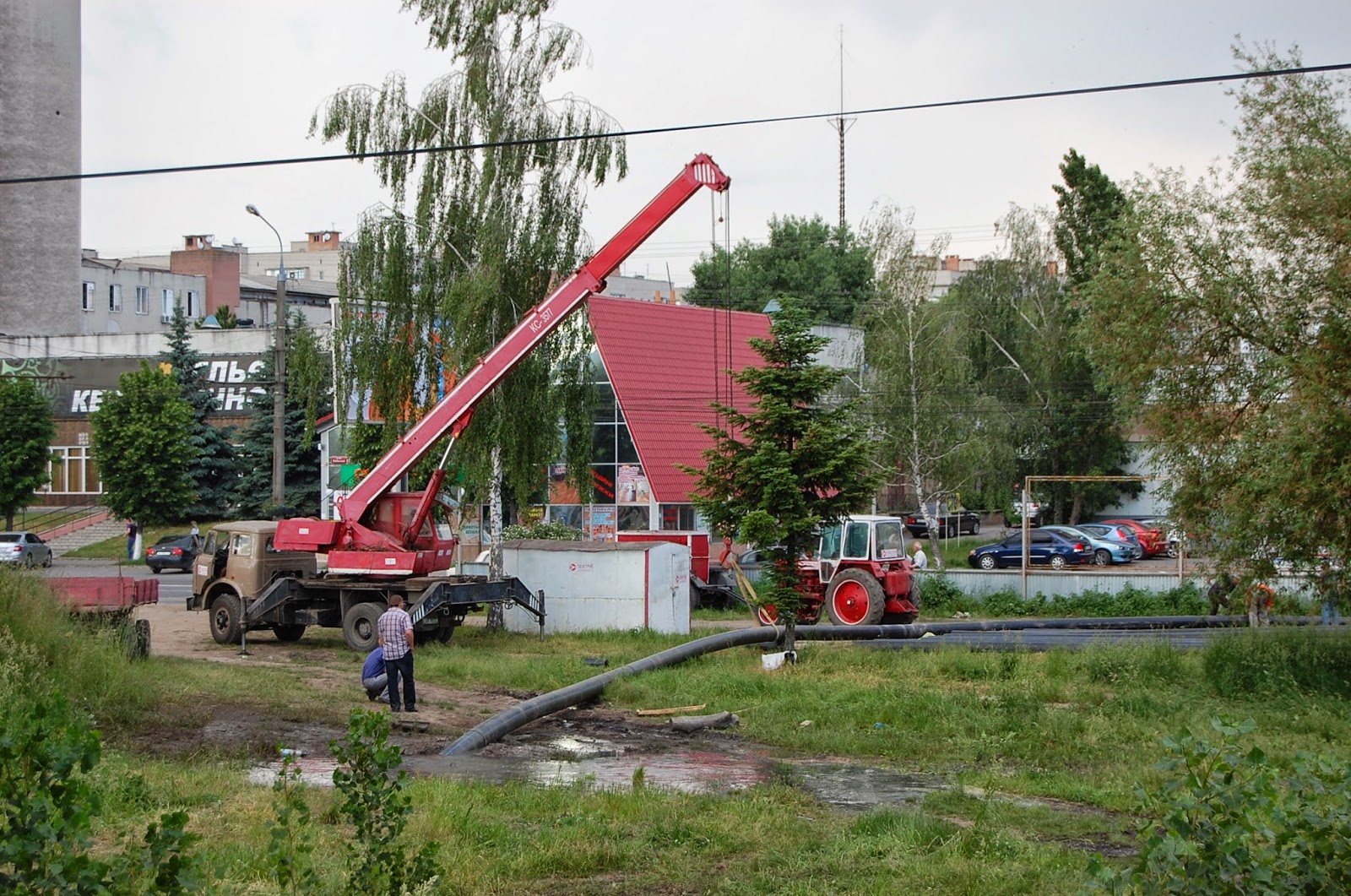

На помощь нам пришли кран и три трактора ПКП "Спецстрой" (для того что бы плеть не завернулась)

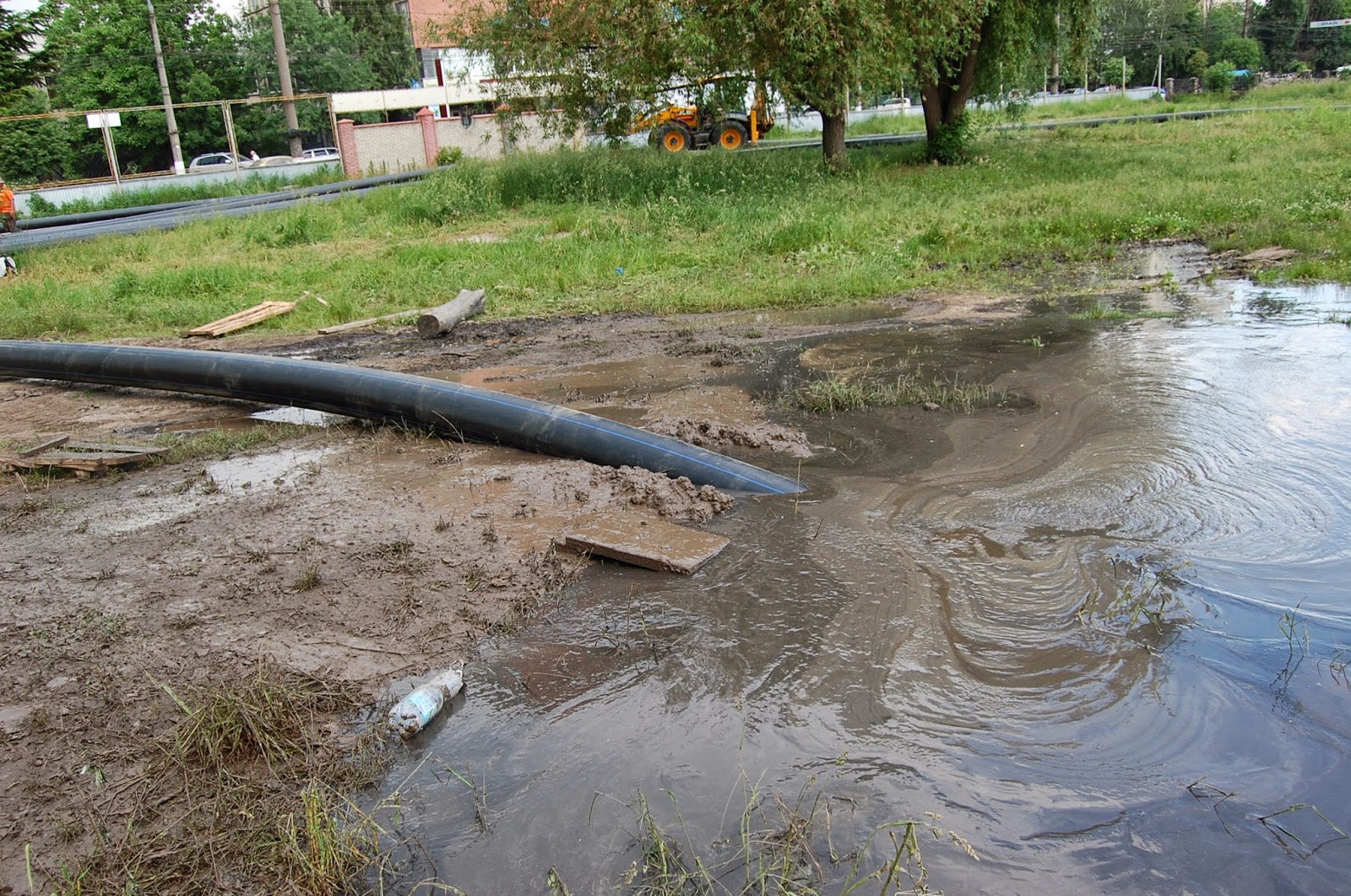

Процесс пошел - труба медленно уходит под землю

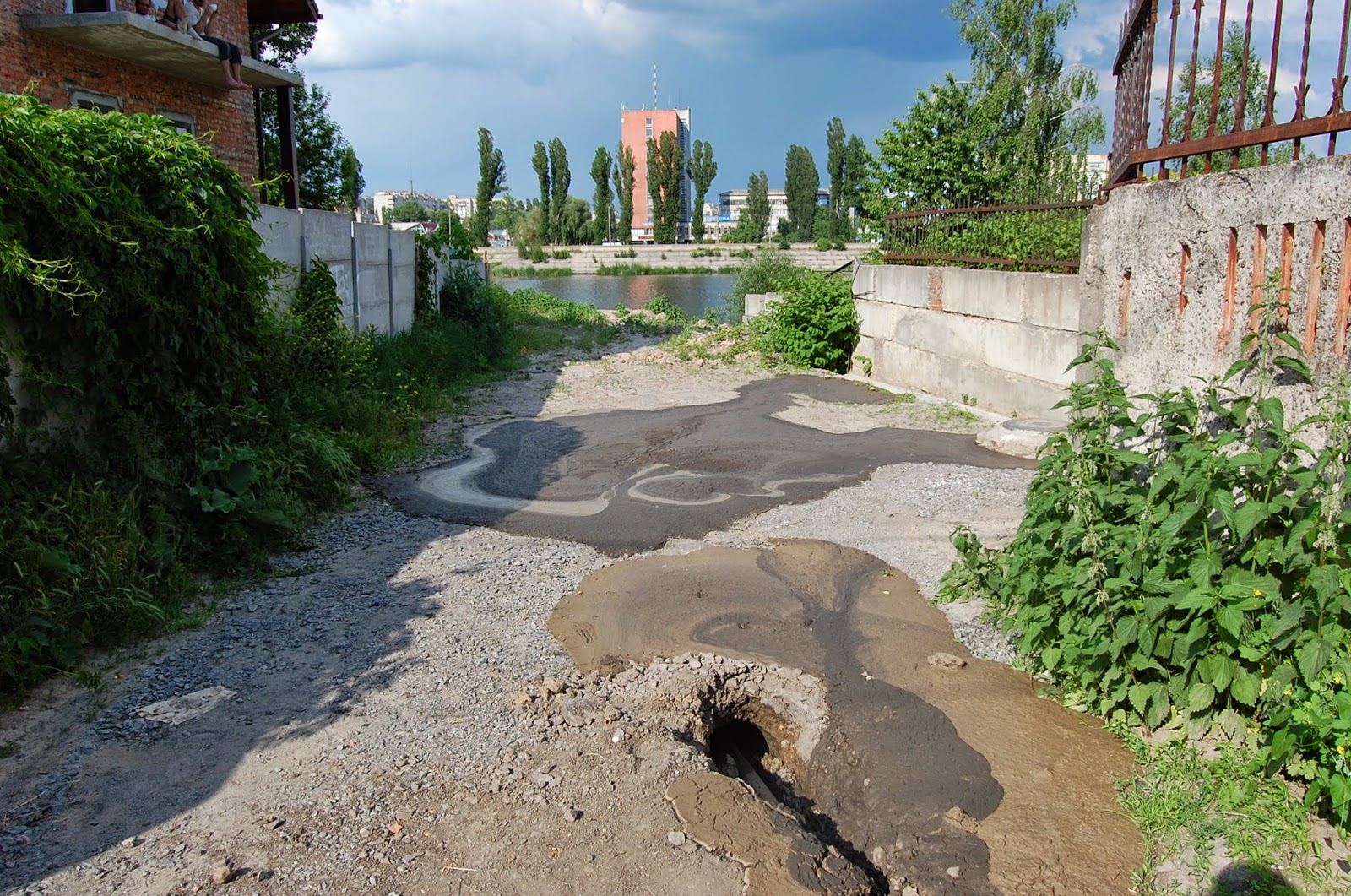

Небольшая "лужка" бентонита - техническая необходимость любого прокола методом ГНБ
Под конец (выход на сушу) перегнали трактор на помощь установке ГНБ
Не очень большая, но все-таки помощь - в трудный момент пригодится.

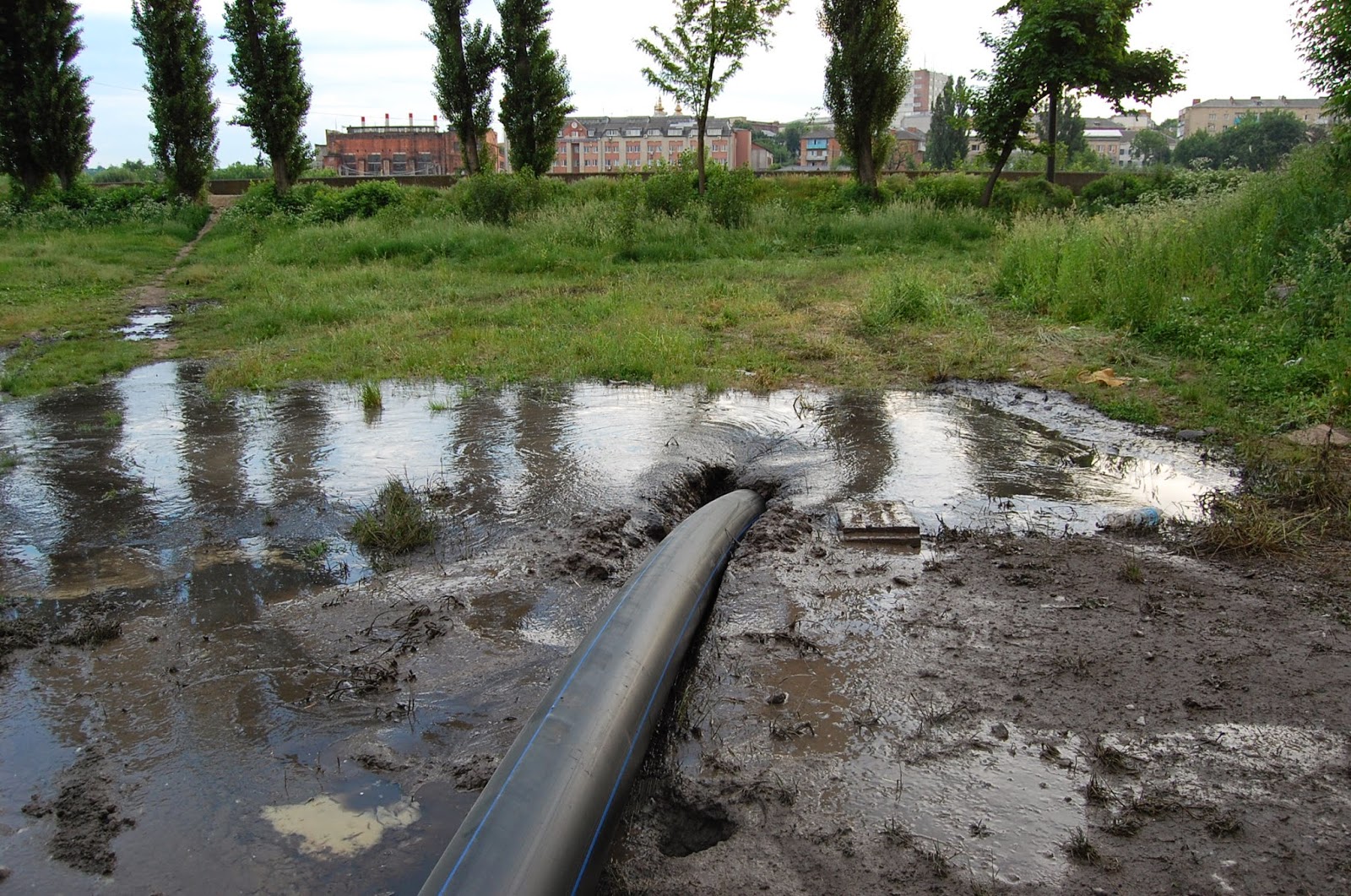

Урааа!!!  С того берега сообщили, что труба вышла. Пора идти к ним.
И впрямь вышла - наводят красоту :)


А на том берегууу... водопровод :)
Прокол под рекой
Вот и все - прокол под рекой готов. Собираемся - и на базу. Всем пока!
