Хотя изобретение первой переносной установки и соответственно метода для горизонтального бурения шнекового типа приписывают еще знаменитому Леонардо да Винчи, в наше время шнек значительно уступает по популярности среди строителей методу ГНБ. (Для тех кто не знаком с принципом технологии шнекового бурения. смотреть видео).Попробую сравнить их, назвав все плюсы и минусы этого метода.
Метод шнекового бурения:
Плюсы:
- Стоимость. Установка шнекового бурения стоит гораздо дешевле аналогичных по мощности установок ГНБ. Причем разница очень большая.
- Экономия на бентоните. Шнек бурит "по сухому", а бентонит нынче ой как подорожал.
- Диаметр труб. Диаметр прокладываемых труб у стандартной Auger Boring Machine от 300 мм до 1 метра, а на больших шнеках и вовсе под 2 метра, что очень даже круто.
- Сталь. Стальные трубы задавливаются в грунт и служат футляром или рабочей трубой.
- Управляемость. Современные установки имеют специальное оборудование в виде насадки на трубу для придания управления задавливаемой колонны.
- Близость к дорожному покрытию. Так как труба заходит без предрасширения и грунт не вымывается, а замещается, то и требования к глубине прокола от поверхности дороги совсем другие. Как можно увидеть на фото, метра полтора в насыпи ж/д полотна вполне хватает.
А теперь минусы, которых на мой взгляд набирается достаточно много:

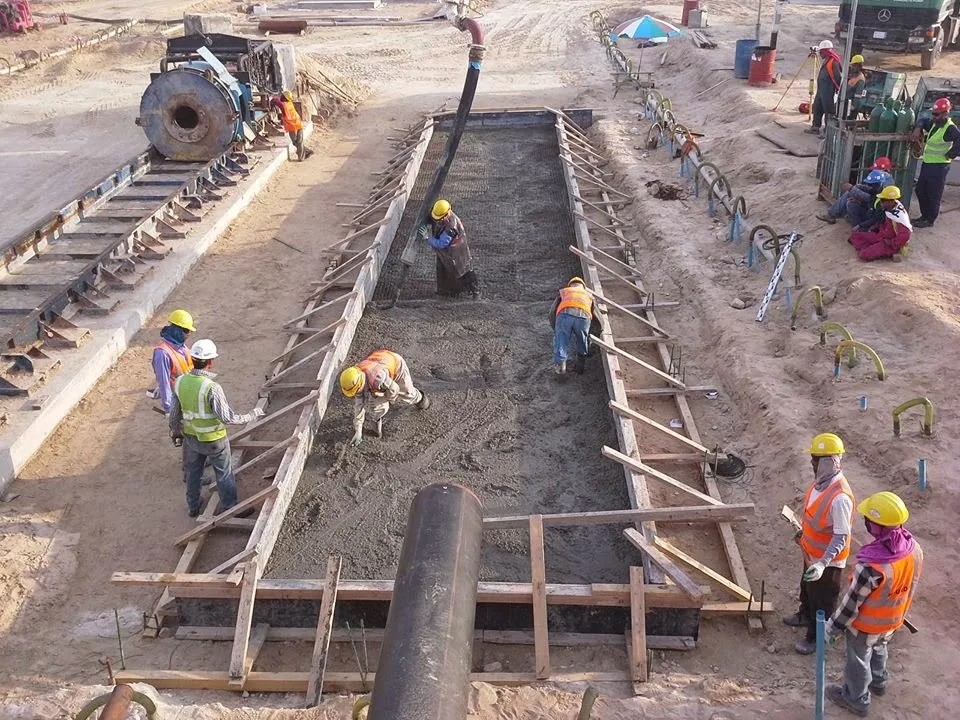

- Необходимость специально подготовленной рабочей площадки (бетонирование ее и установка рельс). По времени с недельку надо подождать пока схватится цемент(ну хотя бы дня три-четыре).
- Отсутствие бентонита. Экономя на бентоните, шнек наверняка сталкивается с большими проблемами зависящими от типа грунта. К примеру, при работе им в обводненной и липкой глине пройдя метров пять труба скорее всего наглухо забьется и придется вынимать шнек для очистки(мое предположение).
- Доп.оборудование. Для придания управляемости колонной нужно покупать доп. оборудование под необходимый диаметр. Например для 30 дюймовой трубы.
- Только стальные трубы. Для задавливания подойдут только стальные трубы, причем любое защитное покрытие на них полностью сдерется, так что в качестве рабочей трубы их использование ограниченно.
- Прямая траектория. Так как используются только стальные трубы управление сильно ограниченно жесткостью металла и поэтому никаких парабол с подныриванием под коммуникациями и выходом "вот туточки" ожидать не следует.
- Небольшая длина прокладки. Несмотря на довольно мощные показатели шнековых установок 200-400 тонн тяги на заталкивание, отсутствие бентонита с присадками в качестве смазки и выноса грунта наверняка отрицательно сказывается на рабочих характеристиках. Плюс немалый вес стальных труб, плюс шнеки, плюс грунт в трубе = ограниченная длина. Труба не плывет по скважине как в ГНБ, а заталкивается на силу, поэтому сказывается и сила трения и обжатие штанги грунтом и т.д.
- Транспортировка. Это не самоходная установка, поэтому нужны хорошие подездные пути, кран, рельсы, бригада строителей и т.д. и т.п.
- Наверняка, те кто работал на подобных установках подскажут еще парочку минусов.
Итоги.
Несмотря на гораздо меньшую стоимость оборудования, метод шнекового горизонтального бурения значительно уступает горизонтально-направленному бурению(ГНБ) по многим ключевым показателям.
Невозможность проложить трубы под препятствиями где требуется параболическая траектория (реки, болота), небольшая длина проколов, продолжительность по времени, невозможность применения пластиковых труб и многое другое негативно влияет на популярность этого метода среди строителей.
На фотографиях ниже можно видеть как ребята придают направление движению шнека загнав в песок колонну штанг и затем надев его на них. Вроде как получилось неплохо.
В принципе, как вариант, можно сделать пилотку небольшой гнбшкой, а потом идти шнеком по штангам. Тогда может и получится парабола, и попадание в цель. Так же можно хорошенько смочить скважину бентонитом. Хотя пожалуй для шнека предпочтительнее сухой грунт.
В общем, за неимением под рукой шнековой установки можно только догадываться и строить гипотезы. Безусловно, не оставляют равнодушным диаметры с которыми можно работать на шнеке, так как установка ГНБ для таких диаметров(1-1,5метра) потянет за миллион долларов.
Ниже фотографии с одного из объектов.
