вівторок, 27 грудня 2016 р.

Гламурная Ditch Witch JT40.

В начале декабря американская компания Ditch Witch на выставке в Барселоне презентовала новую установку ГНБ Ditch Witch JT40.

Новый дизайн лично мне очень понравился. Машинка вышла очень презентабельная. Особенно кабина крутая (обычно она идет отдельной опцией и нужно доплатить парочку тыс.долл.).

Да и сегмент рынка на котором способна работать такая установка наиболее востребован. Так что машинка вышла то что надо. Правда стоить она будет с нынешним курсом доллара - ну просто сумасшедшие деньги.

Дальше несколько фотографий и видео с презентации.
Ditch Witch JT40. Ditch Witch JT40.

вівторок, 22 листопада 2016 р.

Парк развлечений "Диггерленд"

Строительная техника не подходит для семейного отдыха?
Нет, вы не правы!

Впервые увидев в Интернете фотографии с парка развлечений под названием "Диггерленд" я был просто потрясен простотой идеи.
Ведь это же здорово, попробовать себя в роли экскаваторщика, водителя погрузчика, покататься на кране или транспортере без прохождения специальных курсов и длительного обучения. Да и современная строительная техника вполне надежна и безопасна(хотя и дорогая).

В общем, на сайте необычного парка очень много отзывов типа:“Потрясающий день для всей семьи!” и "Фантастический день!".

Адрес парка: Riverside Industrial Estate, Langley Park DH7 9TT, Англия

П.С. Цена на вход в парк правда, на мой взгляд, довольно кусачая - 20 фунтов стерлингов (25 дол.).
Ниже фотографии от посетителей.


середа, 2 листопада 2016 р.

ГНБ под ж/д полотном "вслепую"

Прокол выдался примечательным тем, что из-за высоты ж/д насыпи перестала "тянуть" локация и около 5-6 штанг пришлось загонять вслепую.

Вышли немного не там где хотели(левее на 3 м), но Заказчик остался доволен. Грунт - жорства, расширитель стерся конкретно :((

Дальше фотки и небольшое видео с места события.



пʼятниця, 28 жовтня 2016 р.

вівторок, 11 жовтня 2016 р.

Подземные инженерные коммуникации. Прокладка горизонтальным направленным бурением.

Настоящий свод правил разработан в соответствии с «Правилами разработки, утверждения, опубликования, изменения и отмены сводов правил».

Объектом нормирования являются правила инженерных изысканий, проектирования, производства, контроля качества и приемки работ по бестраншейной прокладке инженерных коммуникаций высокотехнологичным методом горизонтального направленного бурения (ГНБ), исключая: нарушение дневной поверхности; перекрытие проезжей части городских улиц, автомагистралей, железных дорог; перекладку существующих коммуникаций.

Разработка свода правил вызвана необходимостью создания научно и практически обоснованных единых требований к построению трассы и составу проекта на закрытый переход ГНБ, видам и расчету протягиваемых труб, определению технологии бурения, расширения скважины и протягивания трубопровода, подбору состава бурового раствора, контролю и правилам безопасного выполнения работ, составу и порядку ведению исполнительной документации, снижению рисков возникновения аварийных ситуаций.

Настоящий свод правил (далее СП) распространяется на проектирование, производство, контроль качества и приемку работ по прокладке горизонтальным направленным бурением (ГНБ) закрытых подземных переходов инженерных коммуникаций различного назначения при строительстве и реконструкции следующих объектов:
- наружные сети водоснабжения, водоотвода и канализации;
- тепловые сети;
- кабельные линии электроснабжения, связи и телекоммуникаций;
- сети газораспределения на территориях населенных пунктов, промышленных предприятий и межпоселковые;
- нефтепродуктопроводы, прокладываемые на территории городов и других населенных пунктов;
- пересечения вышеперечисленными коммуникациями естественных и искусственных преград, включая: водные преграды (реки, ручьи, водохранилища, заливы, каналы и т.п.), холмы и овраги, лесные и парковые массивы; железные и автомобильные дороги, трамвайные пути, линии метрополитена, территории аэродромов.

Почитать или скачать
середа, 28 вересня 2016 р.

Для тех, кто "таскает макароны"

Для облегчения труда проколистов(ну и для заработка тоже) инженеры придумывают все новые и новые "гаджеты".

И сегодня, для тех кто часто тянет небольшие диаметры труб, представляю инструмент с громким именем "Терминатор-младший".

Приспособление позволяет работать никогда не снимая буровую головку.

Додумались до этого ребята из компании Melfred Borzal, которые кроме "терминаторов" производят еще и довольно широкую линейку расширителей, вертлюгов, адаптеров и прочих инструментов.

В общем, интересная и нужная штука, нужно попробовать и себе такую выточить :))

На фотках парень из Новой Зеландии испытывает "терминатора".

п.с. Фирменная сумка с набором ключей - красота.



вівторок, 27 вересня 2016 р.

Фотографии с проколов. Лето 2016.

За лето накопилось немного фотографий с разных городов. Ничего сверх-естественного, обычные проколы, но может кому-то будет интересно.

Первыми идут фотки с Днепропетровской области.


вівторок, 6 вересня 2016 р.

Великі Вали под Немировом.

Сегодня будет пост не о ГНБ, а о истории. Для рубрики "интересное рядом".

Дочка моя (10 лет) очень любит смотреть фильмы про древний Египет. Ну там пирамиды, фараоны, легенды и т.д. и т.п. Замечательно засыпает под них тоже :)

И вот недавно мы ехали с отдыха на море и я говорю: "А ты знаешь, что еще до строительства пирамид в Египте, наши предки не сидели сложа руки, а тоже построили нехилое сооружение?"
Естественно, дочка была не в курсе, и мы заехали смотреть так называемые "Великі Вали" под городом Немиров, тем более это было по дороге.

В отличие от непонятных пирамид, тут с предназначением наверняка огромного в ту пору(сейчас высота вала со рвом около 9-ти метров, протяженность 5,5 км, площадь около 150га) ясна и проста - защита городища от нападающих. Через него протекает речушка, так что с водой проблем не было.

Кто построил вал - до сих пор точно не известно, но историки склоняются к трипольской культуре, так как при раскопках было найдено много артефактов той поры. После трипольцев на наши земли "в гости" приходило большое количество народов и культур со степей (киммерийцы, скифы, сарматы - их остатки также найдены при раскопках), но они не отличались земледелием и трудолюбием - вели кочевой образ жизни. http://www.astra-lit.com/ukr-ment-ru/ukr_ment_3.htm
Поэтому на мой взгляд, они просто заселялись в эту квартиру :))
Так как для обороны от конницы - вал с ровом, самое то.

Позже, по местной легенде, во времена Киевской Руси, на этом месте был городок под названием Миров, но после нападения врагов и полного разрушения, люди ушли оттуда на 4 км и основали городок под названием Немиров. Стены не всегда помогают, иногда они превращаются в ловушку.
Кстати сказать, в Немирове в 1821 году родился знаменитый поэт Н.А.Некрасов.

Сооружение, безусловно, по масштабности и популярности не дотягивает до пирамид или Стоунхенджа, но и построено оно было гораздо ранее. По оценкам историков - VIIІ-VIІ вв. до н.э.

Сейчас смета на постройку такого сооружения была бы не маленькой, а в те времена, с первобытными орудиями труда и представить сложно. Ведь сейчас высота вала 9 метров, а прошла уйма времени, и какой была реальная высота по окончании строительства никто не знает.

К сожалению, при варварских раскопках местным помещиком в поисках золота было утрачено много экспонатов. Но не смотря на это, во времена СССР там было найдено много красивых гончарных изделий трипольской, скифской и славянской культуры(больше 2000), которые правда затем увезли в Эрмитаж :(
Еще немного хранится в нашем местном краеведческом музее.

Ну и напоследок, маленькая деталь. Отец мой родом с села, которое расположено в 20-ти км от этих валов, так что кто знает, может и во мне есть маленькая частичка от тех строителей или жителей :))

Дальше вид с спутника и пара фоток.







пʼятниця, 2 вересня 2016 р.

Входной контроль оптического кабеля. Фото.

Интересных новостей по ГНБ пока нет, но сегодня как раз на нашей базе сотрудники из лаборатории ВОЛС делали входной контроль для волоконно-оптического кабеля и я решил немного пофоткать. Может кому-то интересно будет.

Делается входной контроль перед укладкой в грунт (ну или перед подвесом). Измеряется длина волны(окно прозрачности) на 1310 нм и 1550 нм каждого волокна специальным оборудованием (в нашем случае рефлектометр Furukawa FITEL S177A).


Каждое волокно не толще иголки, но именно благодаря им у нас есть Интернет и мобильная связь. Дело не очень сложное, но нужное.

Смотрим фото.


понеділок, 29 серпня 2016 р.
четвер, 18 серпня 2016 р.

Купили себе штанги.

Немного похвастаюсь.

Наконец-то купили штанги к нашей ДичВич 2020.

Старые давно надо было менять, но они все ходили и ходили. Да и цена на новые американские оригиналы очень кусачая.

Но наконец-то все-таки приобрели. Все 300 метров. Процесс выгрузки на фото.


четвер, 28 липня 2016 р.

American Augers из Китая.

13 июля 2016 года American Augers Inc. и Ditch Witch/TXS (китайский филиал Charles Machine Works), представили DD1100 - первую буровую установку ГНБ  совместного производства на объекте DW / TXS в Пекине, Китай.

500 тонная буровая установка была построена в тесном сотрудничестве между обоими партнерами и в ней применен точный дизайн предыдущего поколения буровых установок American Augers DD1100. Инженерный, а также производственный персонал компаний работал в тесном контакте друг с другом и  были сделаны несколько визитов в Пекин, чтобы гарантировать покупателям надежный конечный продукт высокого качества, который соответствует как стандартам DW / TXS, так и American Augers.


Таким образом, на основе пекинского завода DW / TXS имеющего опыт работы в области производства средних установок ГНБ, теперь появились технологии для выпуска и макси-ГНБ.

Китайский продукт нацелен на те стремительно развивающиеся рынки, которые ценят возможности и надежность установок American Augers, но не готовы сделать финансовые инвестиции, которые необходимы при приобретении установки ГНБ производства США. Буровая установка будет доступна только на отдельных рынках, не включая Северную Америку и Европейский Союз, и будет продаваться через стандартный канал сбыта American Augers.

Об American Augers.

Компания American Augers является признанным лидером в производстве установок ГНБ класса MAXI, а также полного спектра шнековых станков. С 2012 года American Augers является членом семейства компаний под торговой маркой Charles Machine Works. Каждая из них ориентирована на удовлетворение потребностей бестраншейной строительной индустрии, и включает в себя такие известные бренды как: Ditch Witch®, Subsite® Electronics, DW/TXS®, HammerHead®, Radius® HDD, Trencor® и MTI® Equipment.
середа, 27 липня 2016 р.

Противопаводковый коллектор в Токио

Япония – страна небольшая и буквально каждый метр земли здесь на вес золота. А как быть, если эту землю постоянно затопляют разливы рек, вызываемые сильными дождями или тайфунами? Особенно, если серьезным наводнениям подвергаются пригороды столицы страны? Ну, конечно, построить ливневую канализацию, чтобы собирать всю дождевую воду и выносить ее в реку. В Японии к решению этого вопроса подошли очень серьезно, построив сооружение, которое гарантировано защитит Токио и его окрестности от наводнений раз и навсегда.

Токийский противопаводковый коллектор (Metropolitan Area Outer Underground Discharge Channel) – система основательная, как ни посмотри. Его размеры впечатляют и заставляют подумать о футуристическом будущем. Пять подземных вертикальных залов – «стаканов», в которые по специальным стокам попадает вода во время дождя, соединены между собой туннелями, диаметр которых 10,6 метров, а общая длина – около 6,3 км. А система мощных гидронасосов выкачивает воду из подземных водохранилищ и переправляет ее в реку Эдогава, где она уже не причинит никому вреда.

Высота залов-резервуаров для сбора воды, расположенных на глубине 50 метров, составляет 65 метров, самый большой из них протянулся на 177 метров и в нем находятся 59 гидронасосов, каждый мощностью 14 000 лошадиных сил. Эти насосы способны перегонять огромные массы воды за минимальные промежутки времени – 200 тонн воды в секунду. Так, большой олимпийский бассейн они осушат за минуту.

Коллектор могут посещать не только специалисты – внутри него проводятся экскурсии для всех желающих оценить мастерство японских инженеров. Кроме того, место стало популярно и у производителей различного рода кино- и телепродукции – здесь снимают фильмы, телепрограммы и рекламные ролики. Например, в туннелях и залах коллектора демонстрировал свою мощь автомобиль Land Rover.

Интересные факты:

  • Система расположена на глубине 50 м.
  • Водный резервуар состоит из пяти вертикальных залов «стаканов», высота самого большого составляет 72 м. Залы соединены между собой туннелями, имеющими диаметр 10,6 м.
  • Общая протяжённость этих туннелей составляет более 6,3 км.
  • На бетонирование коллектора ушло 180 млн т бетона.
  • В самом большом зале длиной 177 м расположены четыре гидронасоса, приводимых в работу газовыми турбинами общей мощностью 14 000 лошадиных сил. С их помощью вода поднимается до уровня воды в реке Эдогава.
  • Мощность гидронасосов позволяет перекачивать более 200 м³/с.
  • Размеры коллектора позволяют перемещаться внутри него на автотранспорте.
  • Чтобы хотя бы частично окупить затраты на производство, руководство превратило объект в туристическую достопримечательность, и осуществляет туристические экскурсии в Сютокэн Гайкаку Хосуйро. При этом экскурсии бесплатны, хотя и требуют предварительной записи и знания японского языка.


пʼятниця, 22 липня 2016 р.

ГНБ + шнек + продавливание = TriBor от Barbco Inc.

18 июля 2016 года более 80 человек из 27 компаний со всех уголков Соединенных Штатов съехались в город Euless, штат Техас, где приняли участие в демонстрации работы установки от компании-производителя Barbco под названием "TriBor".

Как можно судить из названия, система TriBor это одна установка, которая может работать по таким методам бестраншейных технологий как: шнековое бурение, продавливание(домкрат), и ГНБ(горизонтально направленное бурение).

Как значится в пресс-релизе компании: "Гости были поражены, утверждая, что это самая инновационная система, которую они видели в последние годы, и что демонстрация была очень информативной - возможность увидеть как установка работает на самом деле, было чрезвычайно полезно".

Универсальность это конечно хорошо, но вот как я понял, работает она без бентонита, так что на традиционные установки ГНБ не очень похоже. Но в любом случае, радует тот факт, что бестраншейные технологии не стоят на месте и продолжают развиваться.

Видео-клип по машинке правда залит на ютуб еще в 2012 году, видимо четыре года "доводили до ума".
неділя, 26 червня 2016 р.

Помощник бурильщика - программа SmartDriller


Сегодня хочу представить Вам новинку в программном обеспечении для операторов и локаторщиков ГНБ под названием SmartDriller.
Программа, в которой рисуется траектория пилотной скважины в автоматическом режиме по заданным точкам и устанавливается на андроид-смартфоны с Google PlayMarket.

По словам автора - Лысенко Сергея, SD не ориентирована на ГНБ-монстров, которые работают с кучей документации, делают предварительные исследования, берут пробы грунта и выполняют прочие подготовительные работы.

Это приложение для тех, кто приехал пробурить налегке и внезапно. Также оно ориентировано на локаторщиков, у которых проблемы с геометрией и математикой.

Программа незаменима для бурения в городских условиях на расстояния 30-50-100 метров. В SD можно определить, сколько необходимо отступать от колодца, рассчитать оптимальный угол входа штанг и трассу бурения.

Возможности программы:
- автоматическое или ручное построение траектории бурения на плане;
- корректировка автоматически построенной траектории бурения;
- ввод значений рабочей длины буровой штанги и допустимого процента изгиба;
- целые и дробные значения вводимых значений и расчетных данных;
- расчёт уклона в процентах и градусах;
- построение поверхности земли графическим и табличным способом;
- на план наносятся подземные коммуникации и колодцы.
- сохранение и загрузка проектов.

  SD рассчитан на тех, кто сегодня получил объект, а завтра уже едет туда работать, иногда даже без предварительного осмотра объекта.

 И если раньше на заход (размышления, сколько отступать) уходило около часа, теперь 2 минуты на расчет в SD и 15-30 минут на заход при условии, что нет никаких помех в верхних слоях грунта.

В ближайших планах по добавлению функционала программы - вывод таблицы штанг в PDF или CSV (эксель) формате.

Готовится к запуску английская версия программы, следом будут китайская и южно-корейская версии.

Вопросы или предложения по работе программы можно оставить в комментариях.

пʼятниця, 17 червня 2016 р.

Vermeer 25 лет спустя

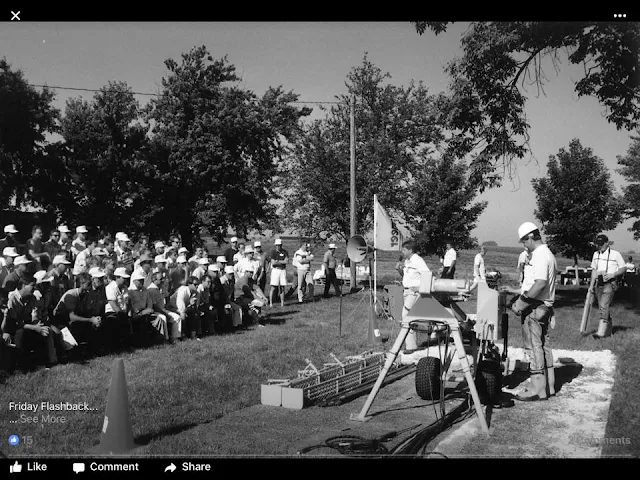

На первой фотографии можно увидеть презентацию прототипа Vermeer 1991год, (Pierre, South Dakota.)

Ну а на этих фотографиях современные наследники, результат кропотливого 25-ти летнего труда многих талантливых американских инженеров.

Результат как говорится - на лицо и в рекламе не нуждается.




вівторок, 7 червня 2016 р.

ГНБ в Николаевской обл.

Недавно немного поработали в Николаевской области. Там строится новый зерновой элеватор, к нему тянут газопровод, ну и нужно было проколоть пару автодорог, речушку и ж/д одноколейку футляром.

Грунт правда не очень, под черноземом оказалась жорства, но все нормально, работу сделали.

Ничего необычного, в конце есть небольшое видео с ж/д прокола. Кому интересно смотрим.


пʼятниця, 27 травня 2016 р.

Прокладка оптического кабеля в Днепре

Всю осень 2015 и весну 2016 наши сотрудники провели прокладывая по центру г.Днепропетровска для МТС (Voodafon) волоконно-оптический кабель связи. Для боле устойчивого 3-G интернета.

Сам процесс прокладки кабеля в центре города не очень романтичный и интересный. Заключается он в лазанье по чердакам, крышам, подвалам и стенам домов с магистральным кабелем в руках и креплении его к оным. От одной базовой станции с оборудованием - до другой БС.

Но работа есть работа, и если кому-то интересно как интернет приходит в дом, смотрите фотографии ниже.




вівторок, 24 травня 2016 р.

Люлько-шнековое бурение от McLaughlin.

В последние годы наблюдается резкое увеличение трубопроводных проектов по всему миру в связи с новыми находками месторождений сланцевой нефти и газа. А поскольку трубопроводы являются более экономичным и эффективным способом транспортировки нефти, чем использование поездов или грузовиков, то и количество прокладываемых труб значительно возросло.

И даже несмотря на падение стоимости нефти и газа в связи с политическими нюансами, газо-нефтепроводы продолжают строить.

И наиболее популярными при их строительстве, как и десятки лет назад остаются два метода прокладки под препятствиями: ГНБ и шнековый.

Но одним из наибольших недостатков шнекового бурения считается длительная подготовка буровой площадки. Планирование(выравнивание), бетонирование, установка рельс и т.д. и т.п.

Поэтому сегодня я хочу рассказать о интересном усовершенствовании шнекового метода, позволяющем избежать кропотливых подготовительных работ.

Американская компания McLaughlin предлагает размещать буровое оборудование не на рельсах, а в поддерживаемой краном люльке!

Это работает следующим образом:

  1. в грунт под нужным углом закапывается первая труба(футляр или рабочая)
  2. далее к ней привариваются обсадные трубы и в них вставляется шнек.
  3. перпендикулярно трассе бурения закапывается труба за которую будет цепляться трос лебедки(якорь).
  4. обсадная колонна крепится к люльке на которой размещен буровой станок и лебедка.
Затем шнек начинает вращаться вгрызаясь в грунт, а 32-х тонная гидравлическая лебедка тянет люльку подвешенную на кране. Грунт шнеком выбирается из трубы.

Синхронизированная работа лебедки и шнека позволяет эффективно и достаточно быстро прокладывать трубопроводы внушительных диаметров(от 400 до 1220мм) без тщательной и длительной подготовки строительного участка.

Видео ролик о том, как это работает.


вівторок, 19 квітня 2016 р.

Распорки для труб при ГНБ

Распорки для труб перед проколом ГНБ
В жизни каждого прокольщика рано или поздно наступает момент, когда Заказчик просит проложить трубы в футляре не просто как получится, а именно в том порядке, как ему надо. И что-бы они сохраняли такое расположение на весь период своей службы.

Лично мы с этим вопросом столкнулись при прокладке методом ГНБ силовых кабелей. По тех.заданию кабеля должны были лежать в трёх трубах сомкнутым треугольником.

Необходимых распорок для труб у нас не было, но так как три трубы при затяжке и так стремятся друг к другу, то так мы их и проложили. А вот если-бы было поболее труб - то столкнулись бы с проблемами.

Конечно, необходимость в этом случается не часто, но что бы Вы на всякий случай были готовы, сегодня я расскажу о продукции американской компании Underground Devices, Inc.

Данная компания специализируется на выпуске распорок для труб различных конфигураций под нужды бестраншейных технологий.

Изучив продукцию на их сайте, я поразился многообразию конструктивных особенностей. Есть распорки для всех видов трубопроводов и различных диаметров, для электрики, газа, воды, воздуховодов и кабельных каналов. Причем с подробным описанием, чертежами и лабораторными испытаниями.
Ну а если вам необходимо что-то свое, то прямо на сайте можно заказать конфигурацию.

Молодцы в общем, нашли свою нишу. Ссылка на сайт компании и фотографии, а так же видео-клип с применением трубных распорок.

понеділок, 18 квітня 2016 р.

Фотографии с крупнейшей строительной выставки Bauma 2016

Международная выставка строительной техники, оборудования и устройств используемых в строительстве "Bauma" является крупнейшим событием в данной отрасли.

В течение многих лет она привлекает на свои смотровые площадки компании со всего мира. В этом году она традиционно проходила с 11 по 17 апреля в г.Мюнхен, Германия. Следующая будет проходить весной 2019 года.

Как обычно, было много представителей бестраншейной промышленности, бренды и торговые марки которой легко узнаются.

В этот раз Ditch Witch разместились в павильоне, а вот Vermeer построил новинку -"Vermeer Sity" разместившись под открытым небом.

Запасаемся кофе и устраиваемся поудобнее. Будет очень много фотографий(для увеличения нажать на фото), которые я собрал с различных интернет ресурсов и объединил в одном посте.
Поехали :)

вівторок, 5 квітня 2016 р.

Сбор средств на новый расширитель для ГНБ.

На портале Boomstarter (российский аналог Kickstarter) появился новый проект по сбору денег на проектирование и производство расширителя для ГНБ.

Автор проекта - ведущий инженер одела скважин и тоннелей компании ООО "ГлобалМаринДизайн" Олег Федянин.

Основная цель сбора денег: внедрение и импортозамещение иностранных аналогов.

Поддержать проект вы можете путем приобретения трех вознаграждений:
1. Расчеты по микротоннелированию - 500,00руб.
2. Расчет армирования обделки микротоннеля в Exel. - 1000,00руб.
3. Расчет траектории перехода,бурильной колонны и подбор буровой установки. Приложение в формате .exe - 1500,00руб.
4. Стать первым покупателем за 850 000,00 руб.

Для запуска проекта нужно собрать 1 200 000 рублей.



Прочитать больше информации о проекте и поддержать его вы можете перейдя по этой ссылке.
вівторок, 29 березня 2016 р.

Горизонтальное бурение под рекой Риони, Грузия.

Попались на глаза в интернете интересные фотографии прокола под рекой с помощью новенького (в целлофане еще) UNI.

Длина прокола не известна, но выглядит все неплохо.

Красная линия - рекомендуемая траектория
Предварительно на месте прокола были проведены георадарные работы с применением георадара серии «ЛОЗА-Н» с антенным комплексом 50 МГц, что позволило скорректировать трассу горизонтально-направленного бурения в пределах геологического слоя с отсутствием гравийно-валунного материала.

ГНБ и георадарные работы выполняли украинские компании.
Смотрим фото.
Источник - сайт строительной компании «D-GROUP»

понеділок, 21 березня 2016 р.

Установка ГНБ напечатанная на 3D принтере.

Продается как конструктор. Стоит 163 доллара.

Есть инструкция сборки на английском языке.

Ясное дело, вряд-ли кто-то купит, но все равно прикольно.



Related Posts Plugin for WordPress, Blogger...
